冶金桥机安全监控系统丨安全施工，智慧护航

　冶金起重机是桥式起重机的一种，是加强版通用桥式起重机，各种安全保护装置更多，工作级别更高， 在黑色和有色金属生产中承担特定的工艺操作，其基本结构与普通桥式起重机相似，但在小车或吊钩上装有特殊的机构或装置。



湖北三思科技此次参与的两台冶金桥机安全监控系统的改造，采用的是我司自主研发的SSL-CB型起重机安全监控系统，帮助客户大大提升了该厂的安全生产效率，为安全生产作业提供了有力保障。

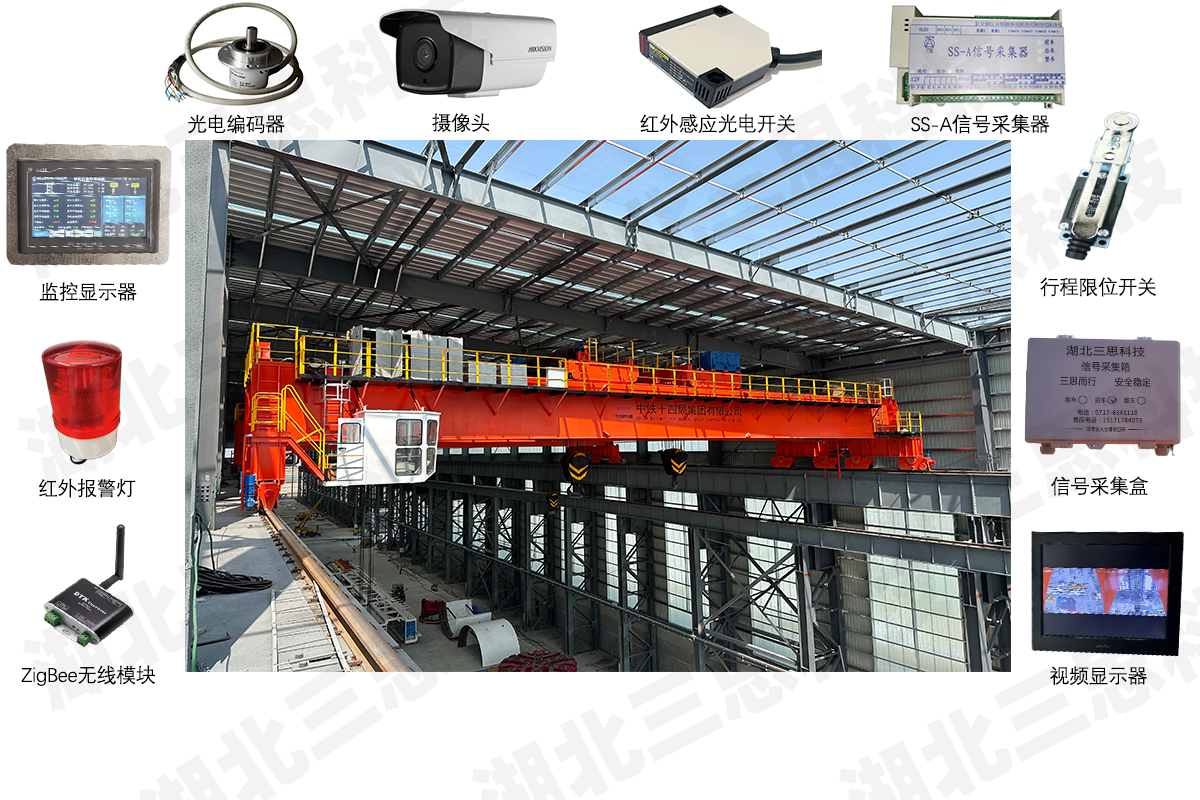

本桥机安全监控管理系统由视频监控系统和安全监控系统组成。


视频监控系统监测桥机的运行轨道和吊装区域，视频显示器放置于驾驶室中，给驾驶员带来更加宽广的操作视野，提高了桥机操作便捷性。


安全监控系统监测桥机的运行行程数据，起升高度数据，限位数据，操作指令数据以及输出控制点位，可以让驾驶员全方位掌握桥机的实时运行状况，提高了操作的安全性。



现场实拍图

终端显示器：

数据监控系统主要是由我公司自主研发的监控主机（上位机）、传感器组成。传感器的组成有两部分，一部分是设备自带的传感器，另一部分是设备数据采集增加的传感器。

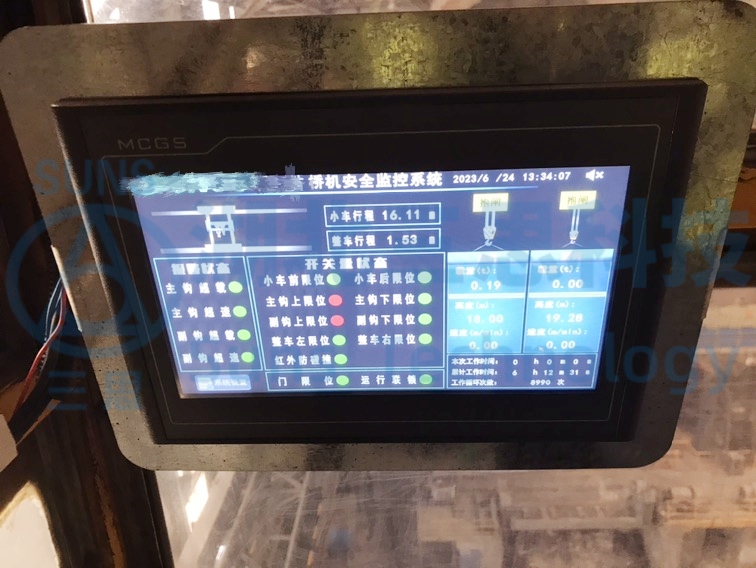

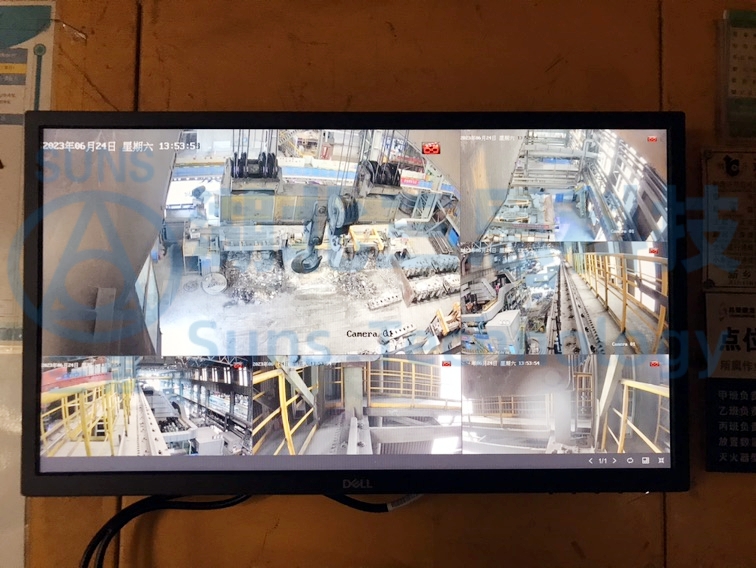

▲监控系统终端显示及视频监控终端显示器现场实拍图

视频监控系统选用国内知名品牌的硬盘录像机及摄像头，保证视频传输的稳定性，视频监控系统配置 4个摄像头，视频存储时间72小时以上。



▲部分高清摄像头现场实拍图


行程限位开关：

加装行程限位开关和红外线防碰撞限位开关采集，监控主机读取起重机各个安全限位开关的开闭信息，在平台显示安全限位的开闭状态。




▲部分行程限位开关现场实拍图


编码器：


起升高度/下降深度监测

在起升卷筒端安装编码器，通过编码器模拟量发送信号连接到主机，通过计算显示出对应起升高度/下降深度。



起升超速监测



通过在起升钢丝绳卷筒端增加编码器通过编码器模拟量发送信号连接到主机，通过计算显示出对应的起升速度。如发生超速状态， 本地监控系统参与起升机构控制，止停起升电机，故障排除后，需手动复位后，才能继续操作，在远程平台显示报警信息及状态。


▲部分编码器现场安装实拍图


桥式起重机安全监控管理系统是公司专为桥式起重机开发的采集监控、记录、分析、诊断、预警、统计于一体的交互式信息管理平台。桥式监控系统符合GB/T 28264-2017起重机械安全监控管理系统国标的要求，同时还融入了多种起重机监控，维护，管理等实用功能，是一款将设备管理及人员行为管控融为一体的，真正使安全监控措施落地的监控系统。
系统主要特点：

1.系统满足起重机械安全监控管理系统国标的要求，能独立记录并实时查询各类数据。

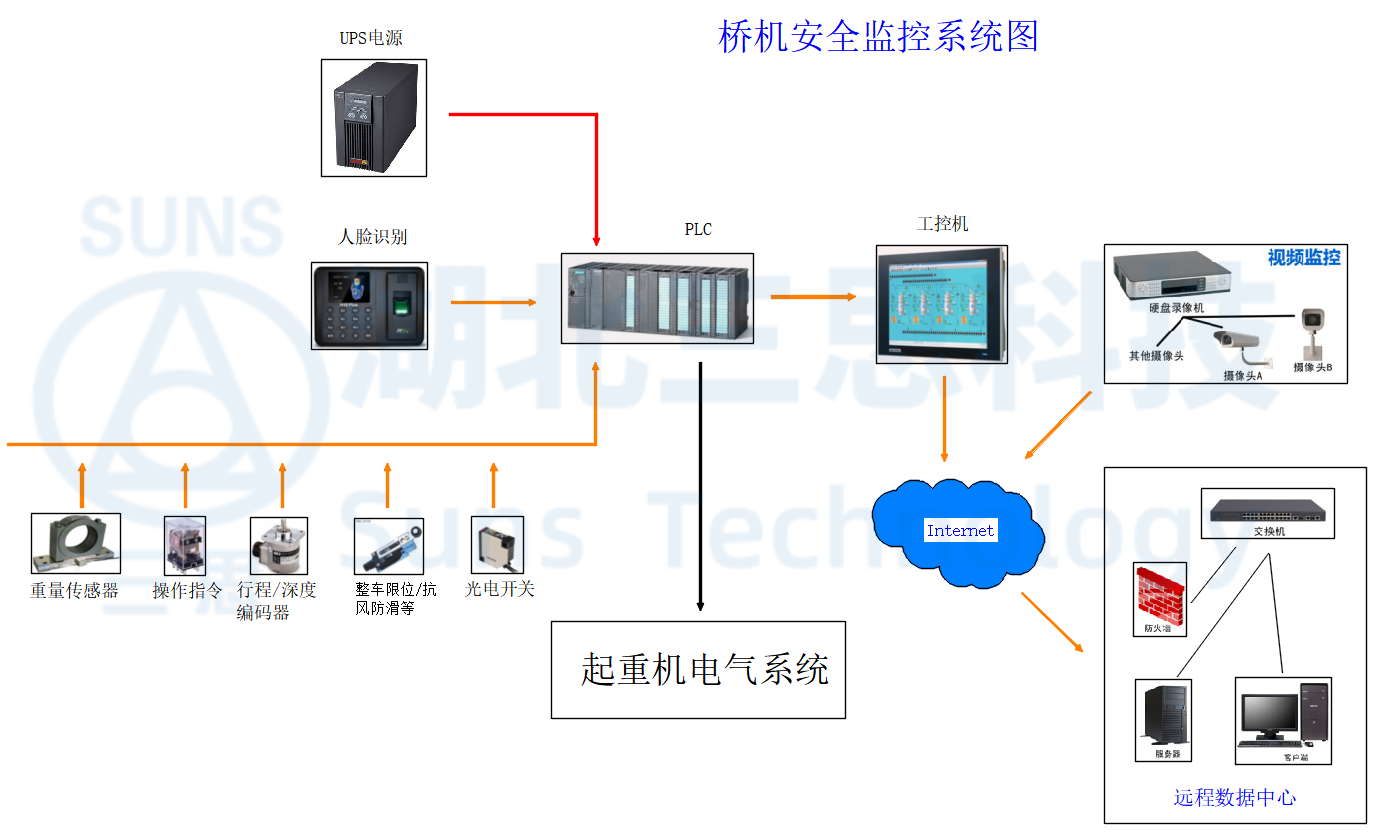

2.整个系统分为两层，上层为中控室监控单元、下层为现场操作单元。实现对起重机的监控、控制；下层以PLC为主控元件实现控制，信号发送至中控室，实现远方监控。

3.整套系统采用工业级485通讯，绝不会出现通信受干扰导致数据变化的情况。

4.结构简单：PLC 通信网络 上位机，有效降低投资成本及维护成本。

5.整套系统以PLC为主控元件和机械限位保护实现控制，使整套系统可靠性高。

6.整套系统在满足国标要求外，还可以实现起重机健康管理（电气设备使用寿命监控、电机电流监控、电机温度监控、电机震动监控、考勤系统等等）

7.整套系统采用无线通讯模式，安装简单、拆卸快速、结构紧凑、互通互换等优点。

8.数据和视频信息可以通过DTU或因特网给后台，可以远程实时查看并在后台进行分析判断操作的正确性。

9.系统内置短信模块，有重大违章作业时，可及时短信通知相关监督岗位。
