北斗融合定位系统在起重机安全监控系统中的运用

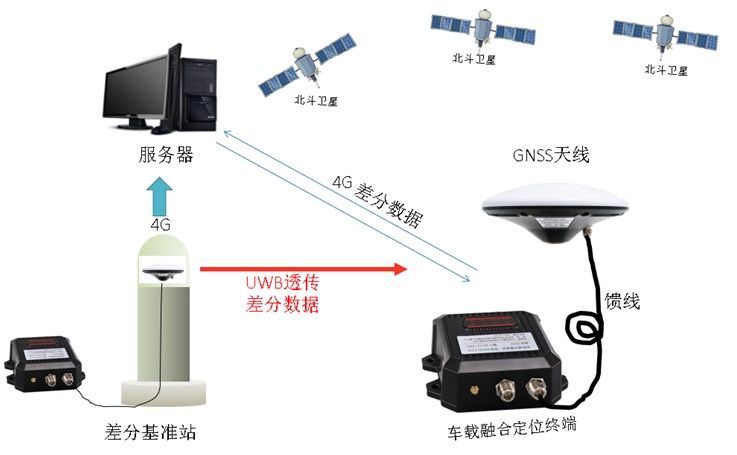

▲北斗融合定位系统网络结构图



1、产品特点及应用范围

➢高精度：测距精度最高可到 10 厘米，测距稳定，无累计误差，使用过程中 不需要校准。
➢工业级设计：产品采用工业级标准设计，支持 24 小时*365 天连续使用， 工作温度可到-40℃~+80℃，测距稳定可靠，设备设计防护等级为 IP67，防水 防尘，使用于室内室外各种恶劣环境。
➢超远距离：选配定向天线支持 1 千米远距离实时测距。

➢丰富的数据接口：设置支持 RS485 或者网口，支持 MODBUS_RTU 协议， 网口支持 TCP/UDP/HTTP 协议也可以选配 4G 传输；

➢宽电压供电：支持 DC12-24V 宽电压供电。

➢安装简单：设备安装简单，上电即可使用，没有复杂的安装流程。

➢低延时：设备最高支持 100HZ 刷新速率，支持1对1，多对多测距模式。



 可应用范围：

可用于精密定位服务系统、矿山监测桥梁监测、地灾监测、水利监测、水电监测、机械控制、车辆调度、船舶调度等领域。



2、实际运用场景

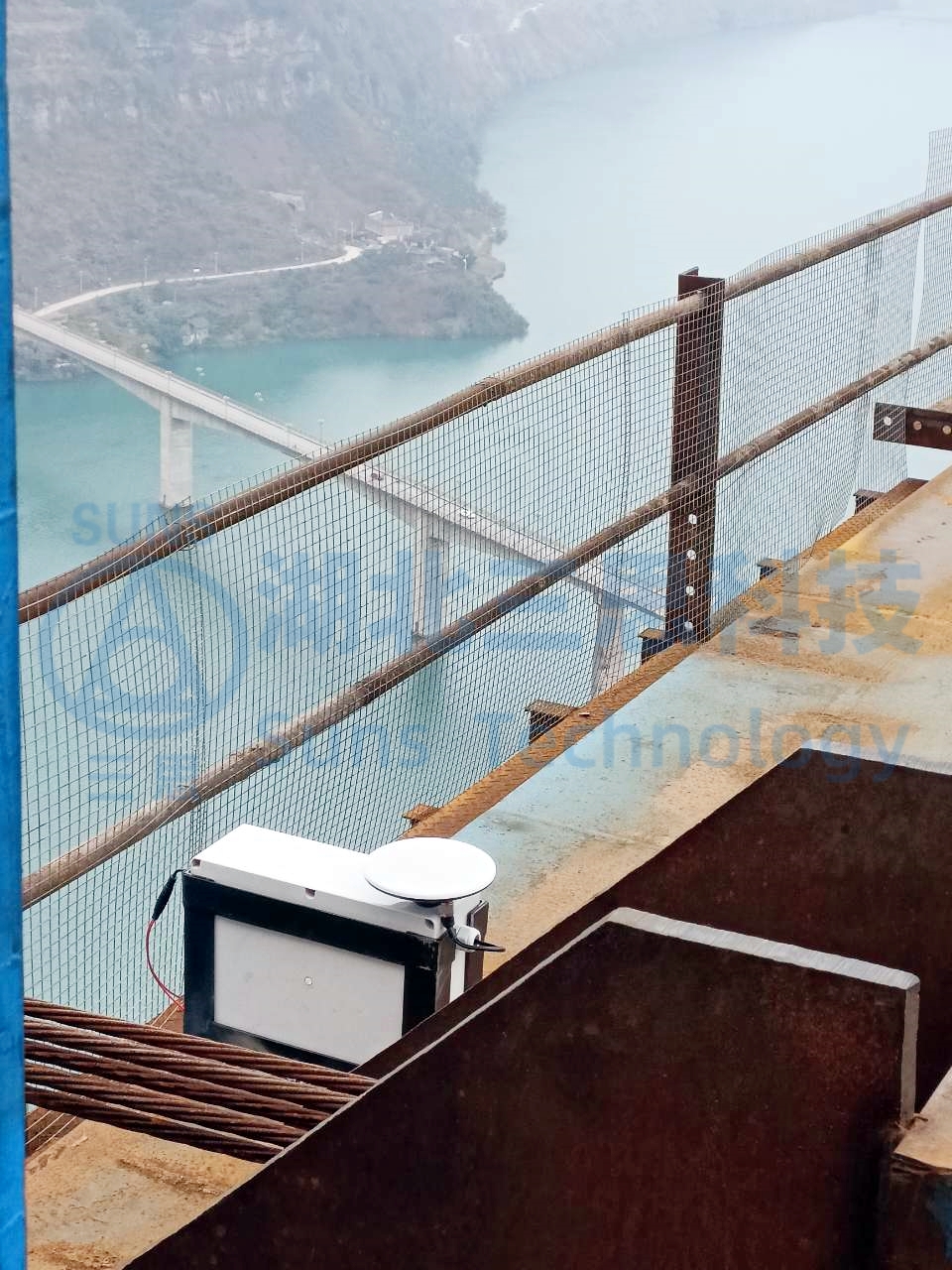

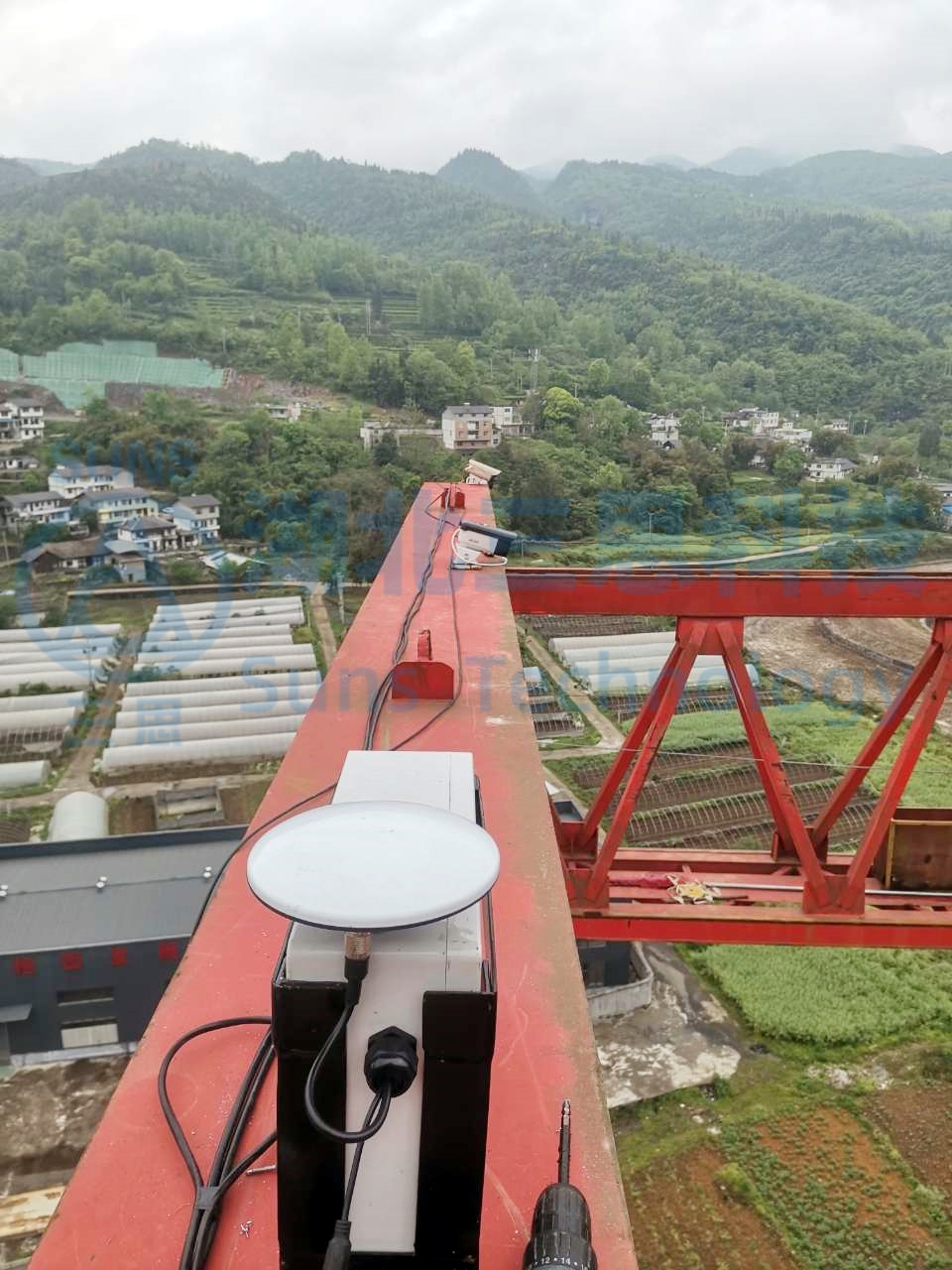

缆索吊安全监控系统塔偏位移监测

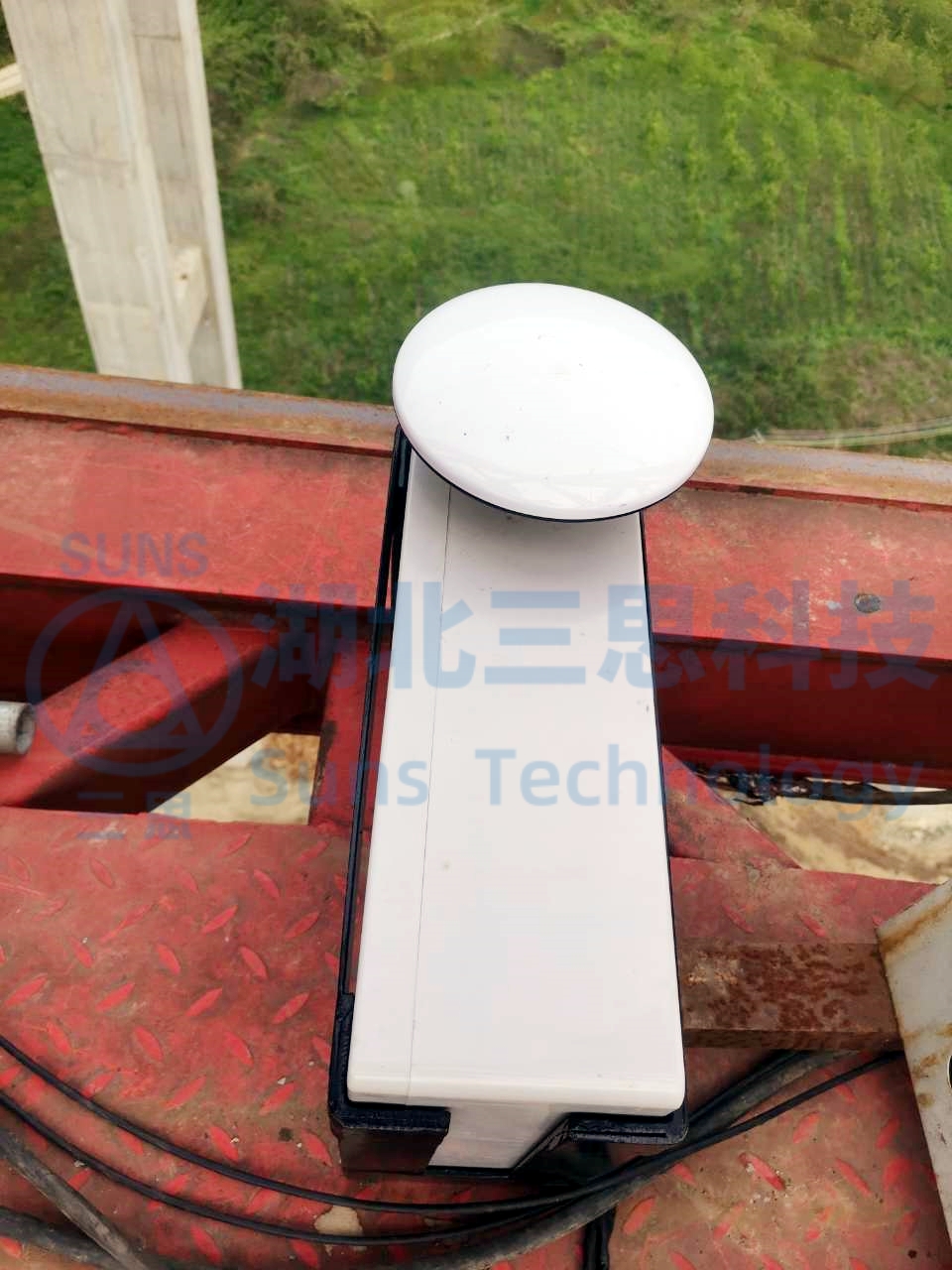

通过在塔顶安装GNSS北斗定位基站来实现塔身偏移监测；通过安装在集中控制室的定位主站接收到塔顶传来的信号给PLC采集器，PLC系统计算出塔身偏移的位移数据并显示在集中监控系统上。
