湖北三思科技门座式起重机安全监控系统运用于江苏港口
![](/uploads/allimg/240524/1-240524160TD48.jpg)
近期,由湖北三思科技承接的江苏港口现场2套门座式SSL-CB型门座式起重机安全监控管理系统通过工程验收并正式交付使用。
01 门座式起重机安全监控系统介绍
![](/uploads/allimg/240524/1-24052416093Y94.png)

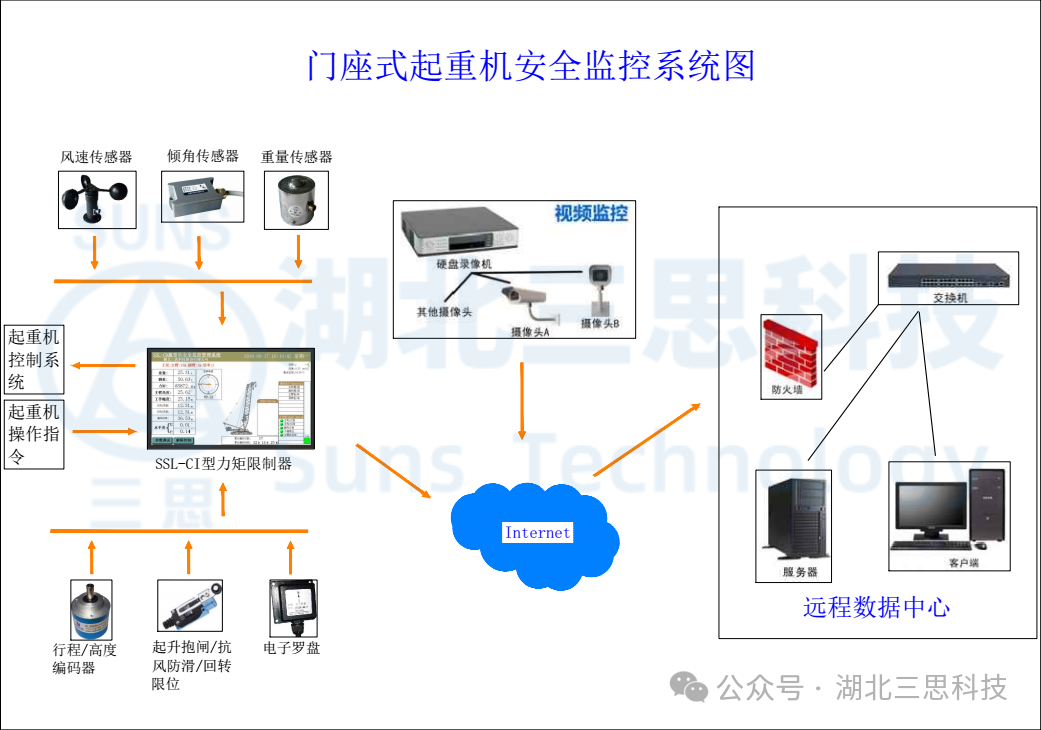

本门座式起重机安全监控管理系统由视频监控系统和安全监控系统组成。
视频监控系统监测门座式起重机的起升卷扬、变幅卷扬、吊装区域、行程区域,视频显示器放置于驾驶室中,给驾驶员带来更加宽广的操作视野,提高了门座式操作便捷性。
安全监控系统监测门座式起重机的变幅数据,起升高度数据,限位数据,操作指令数据以及输出控制点位,可以让驾驶员全方位掌握门座式的实时运行状况,提高了操作的安全性。
02 门座式起重机安全监控系统现场实拍图

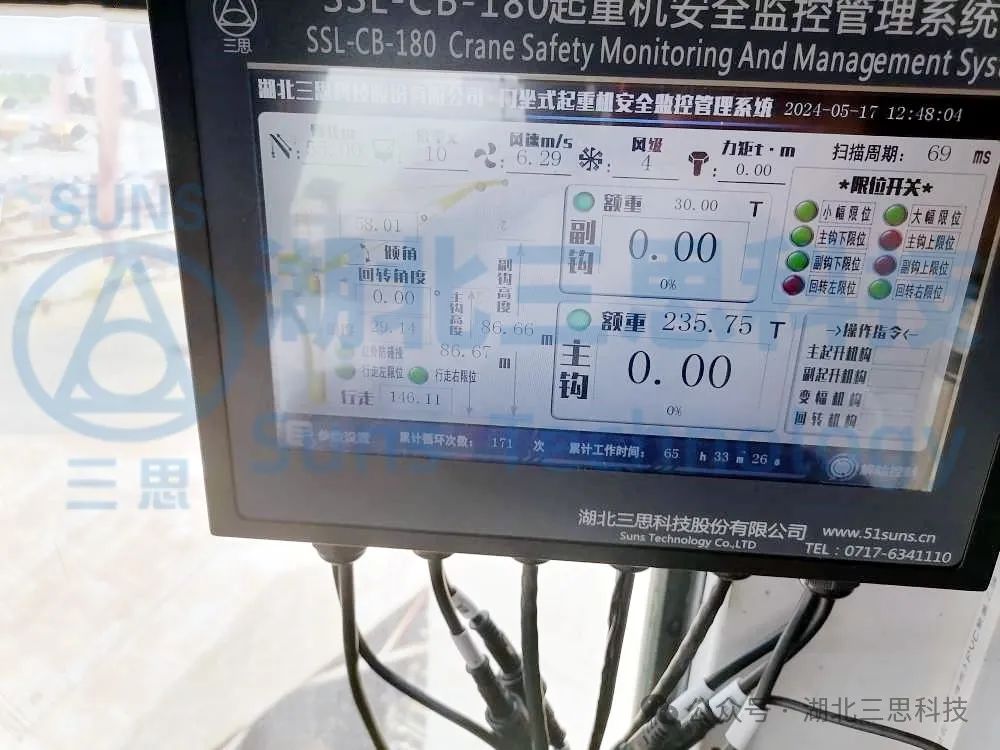

▲监控数据终端显示器
系统实时记录门座式起重机运行过程中的各种故障报警和设置报警,如:吊重报警、幅度报警、高度报警、回转报警、风速报警、操作指令报警等。并且在故障发生时发出声光报警,及时提醒驾驶员。同时,系统实时记录实时起重机运行参数,可具体到每一天每一秒的运行机构的数据参数。历史数据画面数据可存储30个不间断连续工作日,可以在主机上查看,也可以U盘导出。

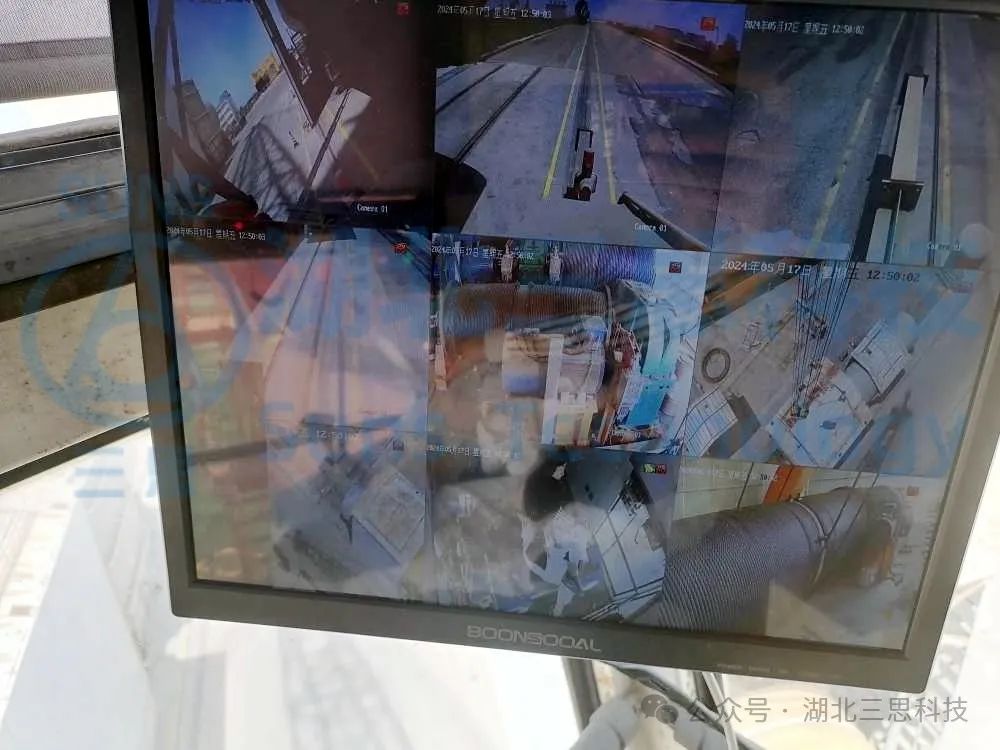

▲监控视频终端显示器

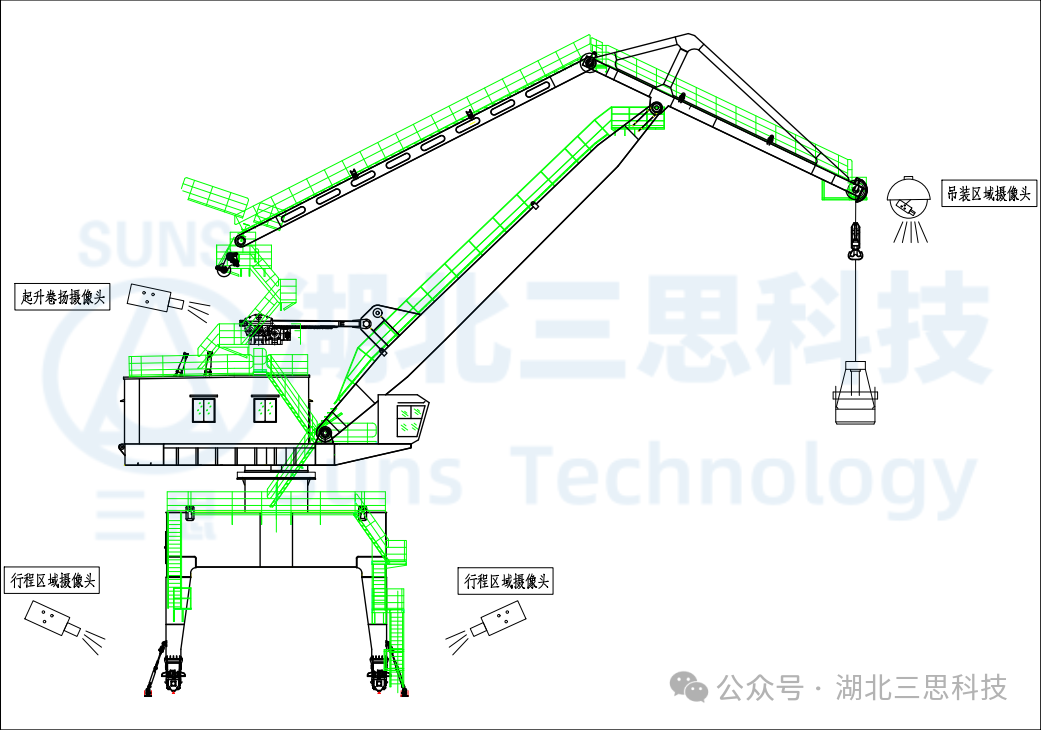

▲门座式起重机安全监控系统摄像头安装示意图

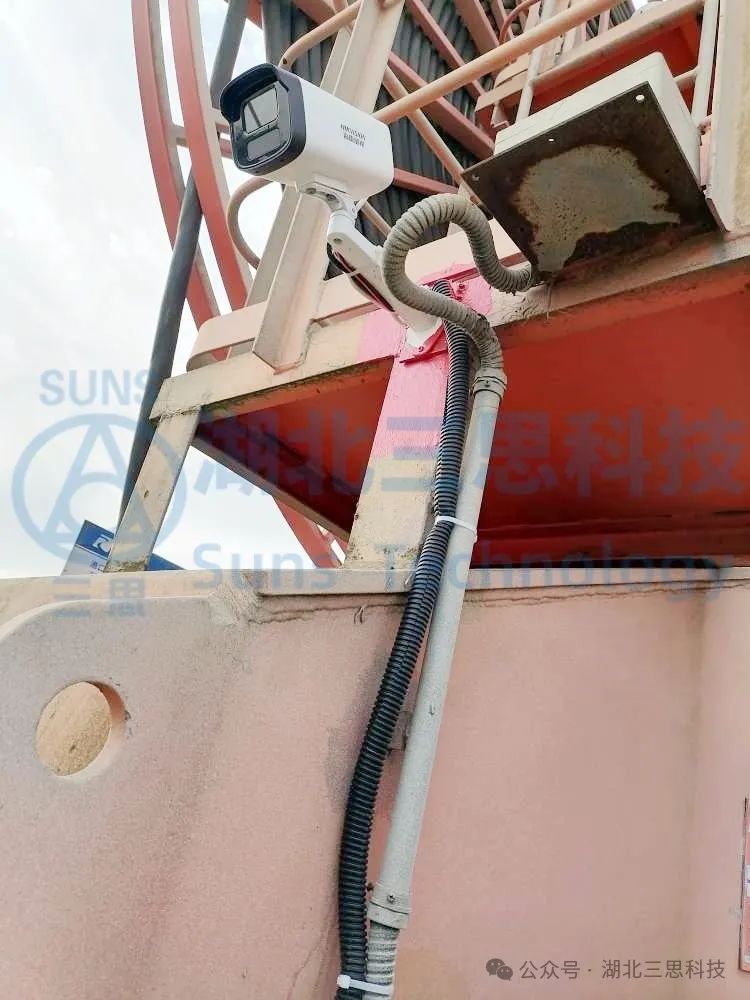

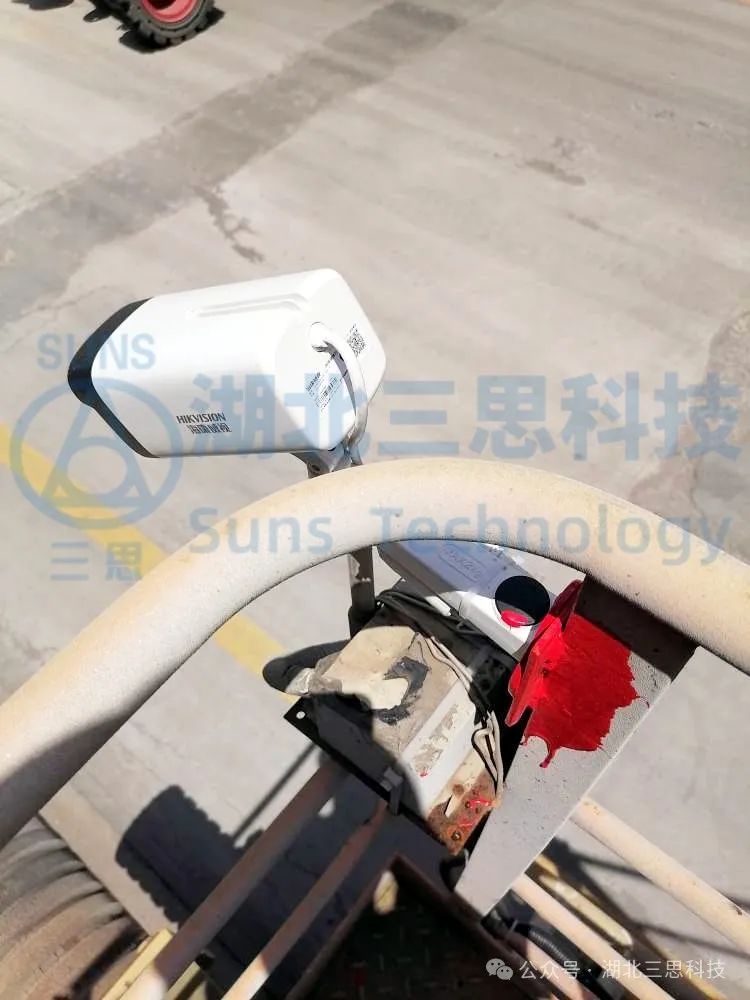

▲门座式起重机安全监控系统摄像头现场安装实拍图(局部)
视频显示终端及其配套件,用于视频监控显示,带高速USB接口,用于视频数据导出,硬盘录像机配备1T高速大容量硬盘,保存视频监控不小于72小时。
■吊装区域:起升卷扬、变幅卷扬各装1路摄像头,用于监控现场电机卷扬。

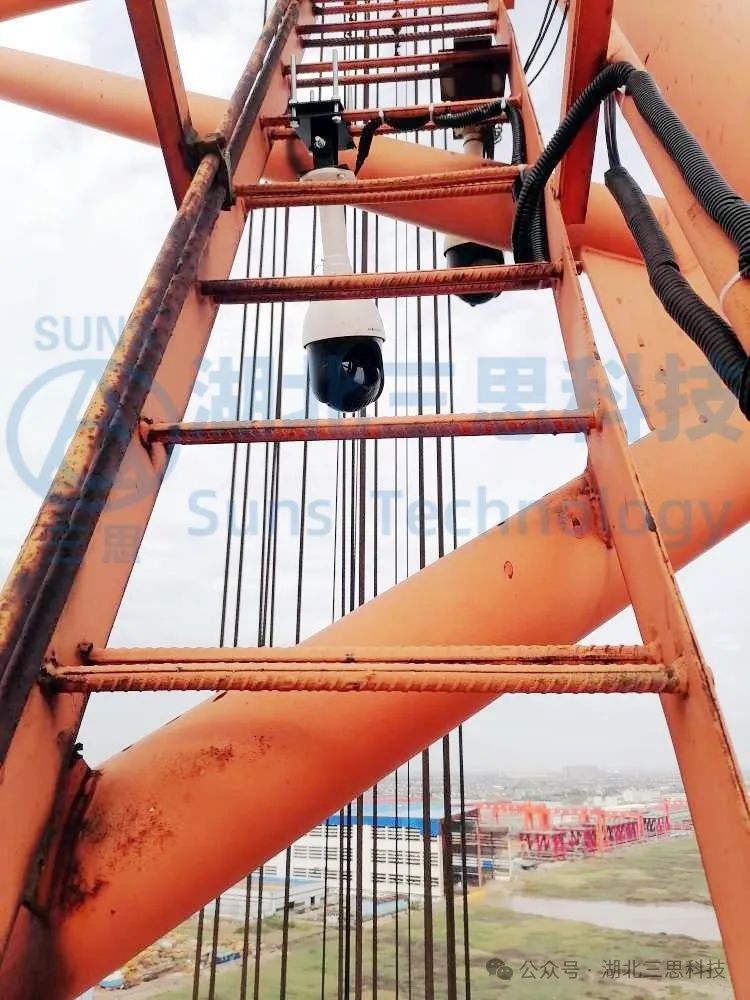

■门座式起重机平台:杆头装一路球机,用于监控吊装区域。

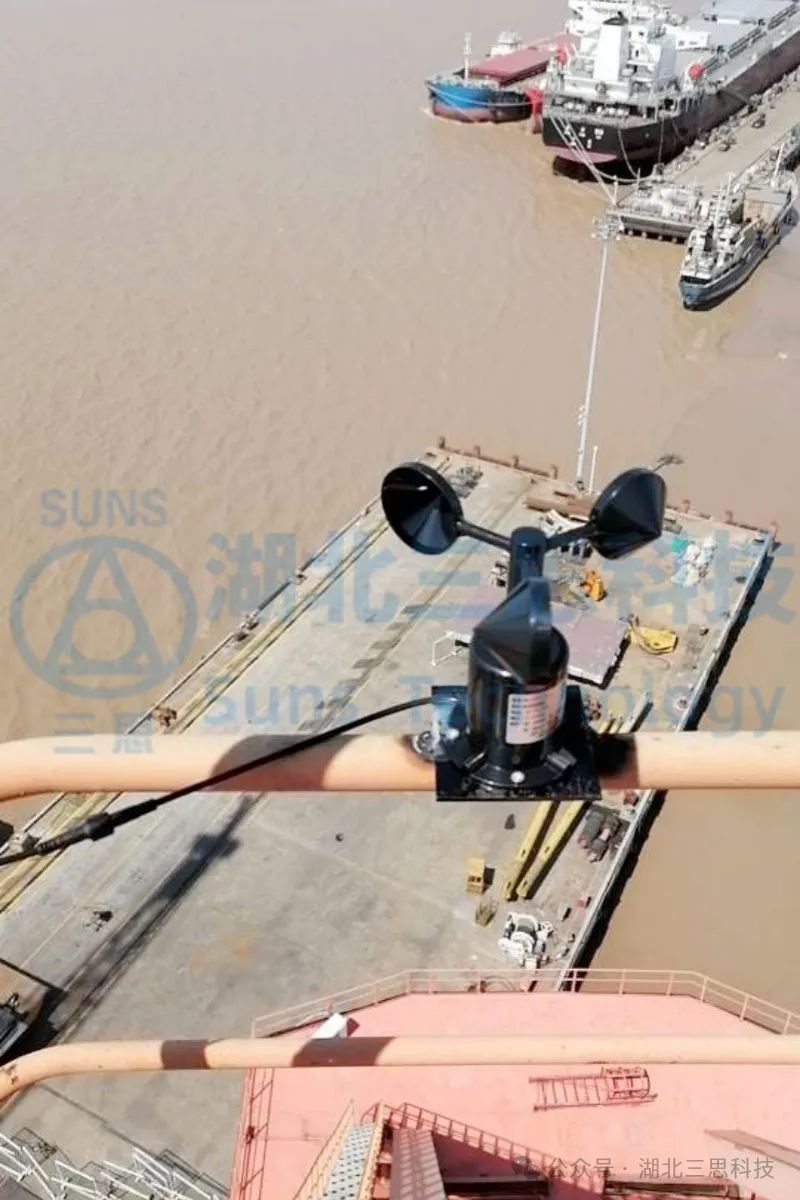

▲风速传感器
在杆顶安装一套风速传感器,4-20ma信号传送至驾驶室监控主机。经过系统判断是否符合施工条件,输出信号给现地操作系统,决定能否起动设备。

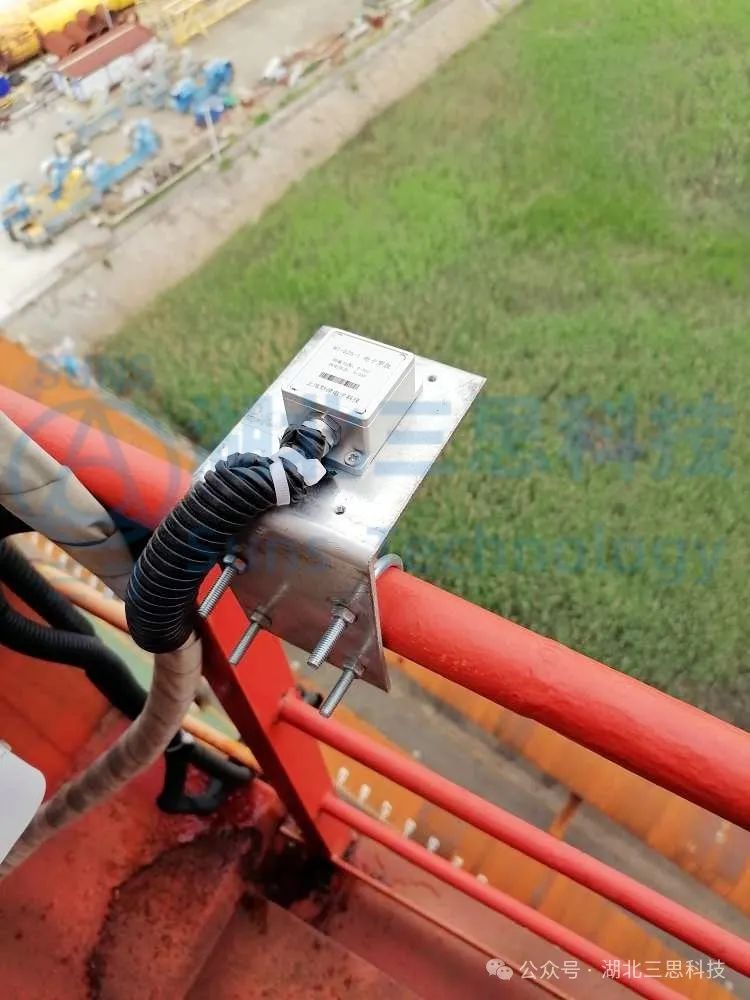

▲电子罗盘(局部)

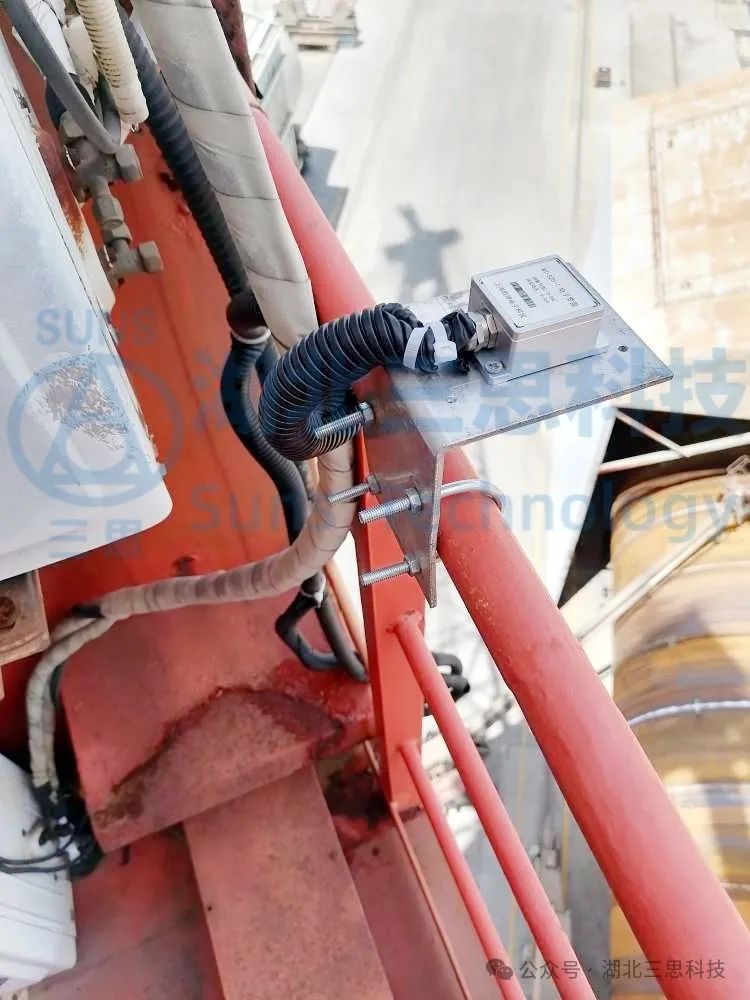

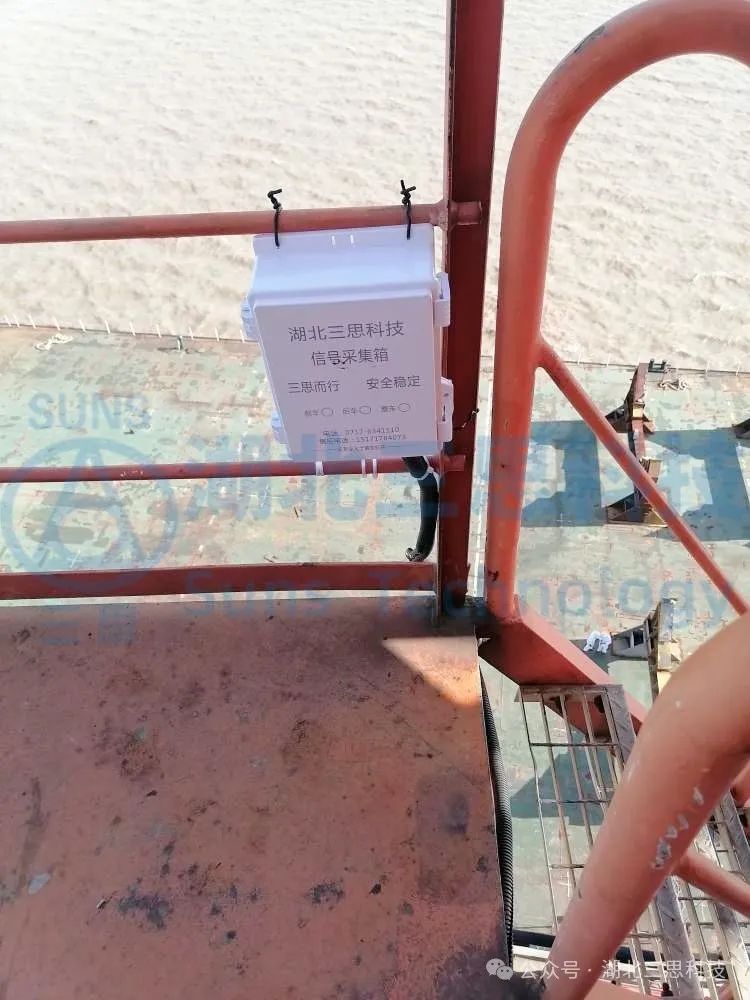

▲信号采集箱(局部)
门座式起重机安全监控系统特点
门座式起重机安全监控管理系统是公司专为门座式开发的采集监控、记录、分析、诊断、预警、统计于一体的交互式信息管理平台。门座式起重机安全监控系统符合GB/T 28264-2017起重机械安全监控管理系统国标的要求,是一款将设备管理及人员行为管控融为一体的,真正使安全监控措施落地的监控系统。
◆系统满足起重机械安全监控管理系统国标的要求,能独立记录并实时查询各类数据。
◆整个系统分为两层,上层为中控室监控单元、下层为现场操作单元。实现对起重机的监控、控制;下层以信号采集盒为主控元件实现控制,信号发送至控制盒,实现监控。
◆整套系统采用定制485通讯,绝不会出现通信受干扰导致数据变化的情况。
◆结构简单:人机界面HDMI通讯上位机,有效降低投资成本及维护成本。
◆整套系统以信号采集盒为主控元件和机械限位保护实现控制,使整套系统可靠性高。
◆整套系统在满足国标要求外,还可以实现起重机健康管理。
◆整套设备,安装简单、拆卸快速、结构紧凑、互通互换等优点。
◆数据和视频信息可以通过DTU或因特网给后台,可以远程实时查看并在后台进行分析判断操作的正确性。
◆系统可内置短信模块,有重大违章作业时,可及时短信通知相关监督岗位。
