施工升降机安全监控管理系统解决方案在贵州高速项目顺利竣工验收

　

近日，由湖北三思科技承接的贵州现场施工升降机安全监控管理系统通过工程验收并正式交付使用。本次方案使用的是湖北三思科技股份有限公司自主研发的SSL-CB型施工升降机安全监控管理系统。

项目背景

贵州“黄金十年”，高速公路建设进入了“加密时代”。本项目是《贵州省高速公路网规划（加密规划）优化调整研究》高速公路网络的重要组成部分，是经贵州省人民政府同意采用 PPP 模式实施的项目，按照 BOT 模式运作，项目建设期为3.5 年，运营期为30年。作为推进贵州交通强国西部示范省建设的一大杰作。项目建设对完善全省高速公路网络结构，优化贵州西部地区纵向大通道，构建区域现代综合交通运输体系具有重大意义。

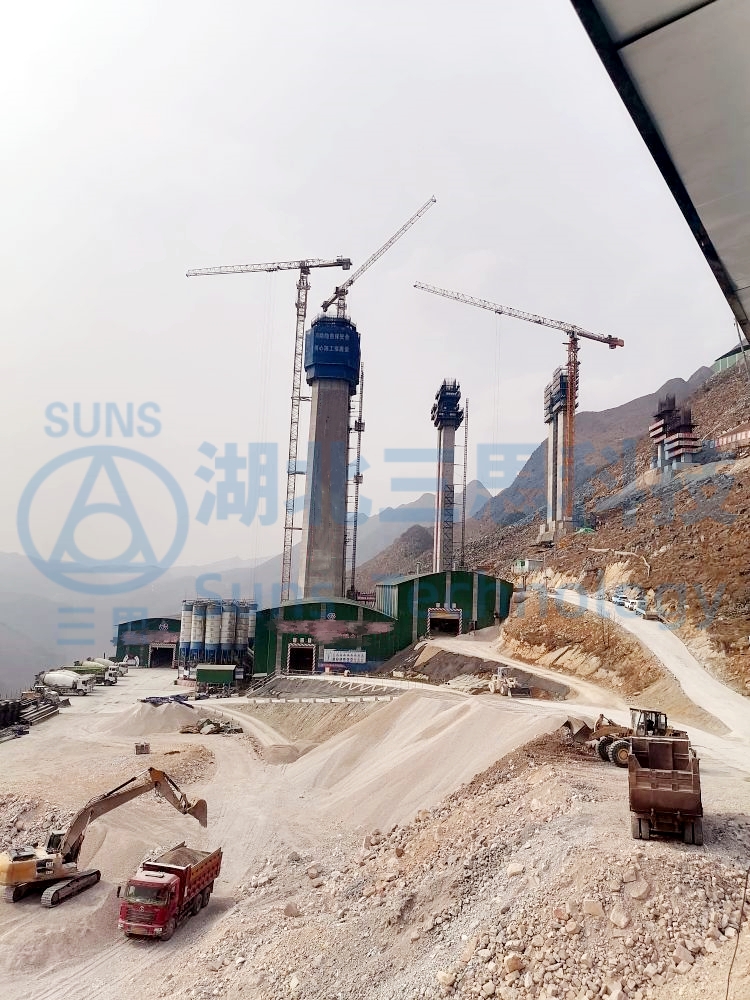

项目现场

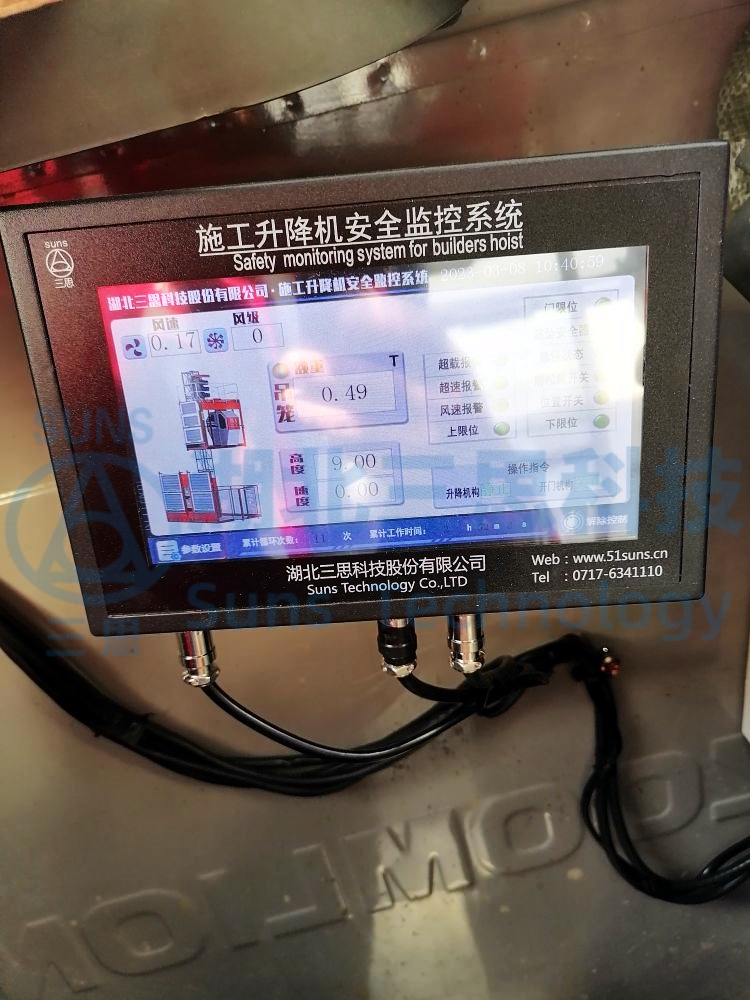

▲驾驶位终端显示界面展示图



安全监控系统监测升降机运行高度、速度，各限位状态，操作指令等运行数据，以及根据检测数据和状态输出控制信号，可以全方位监测、保护升降机的运行，防止安全事故的发生。

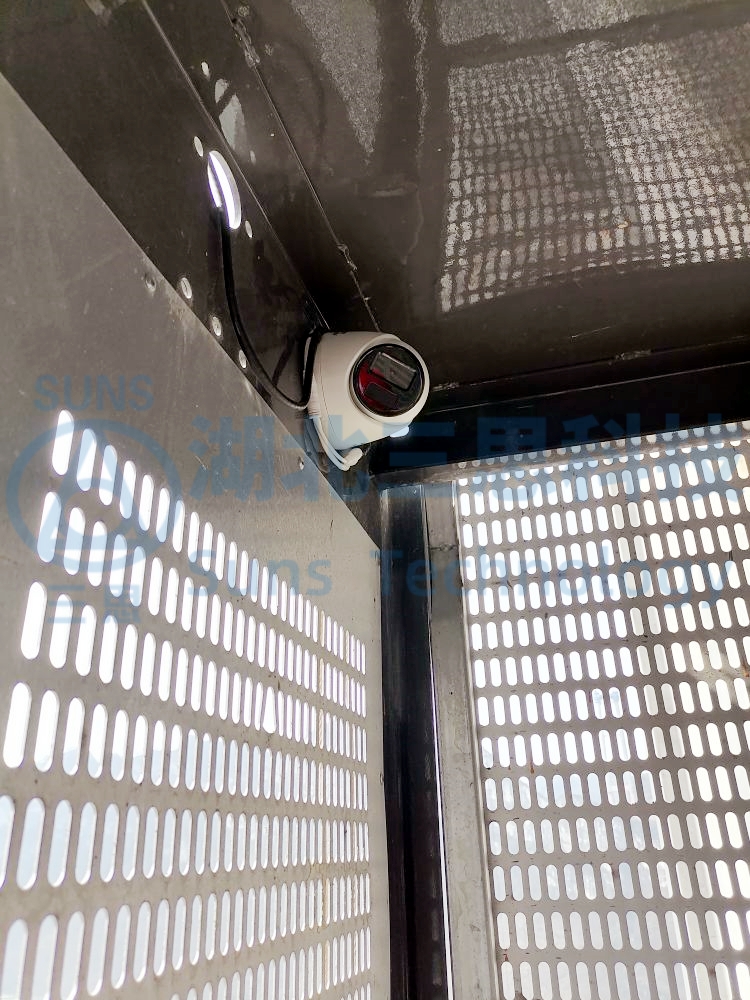

▲高清摄像头安装示意图

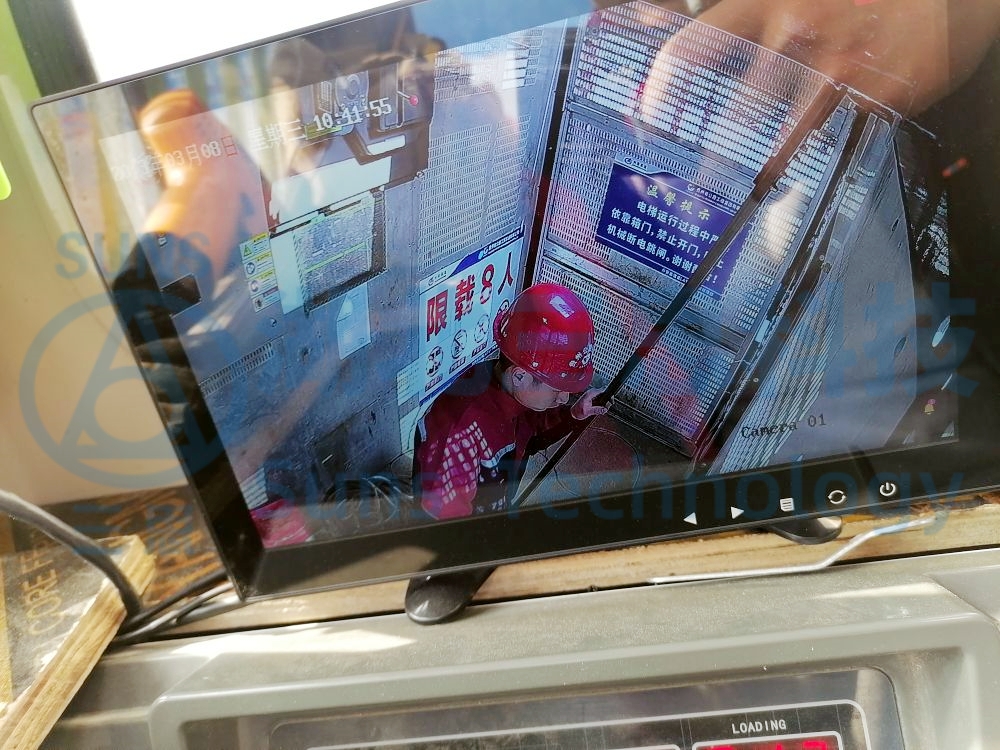

视频监控系统监监控吊笼内部，监视记录司机操作和吊笼内部人员活动情况。


▲视频监控安装示意图

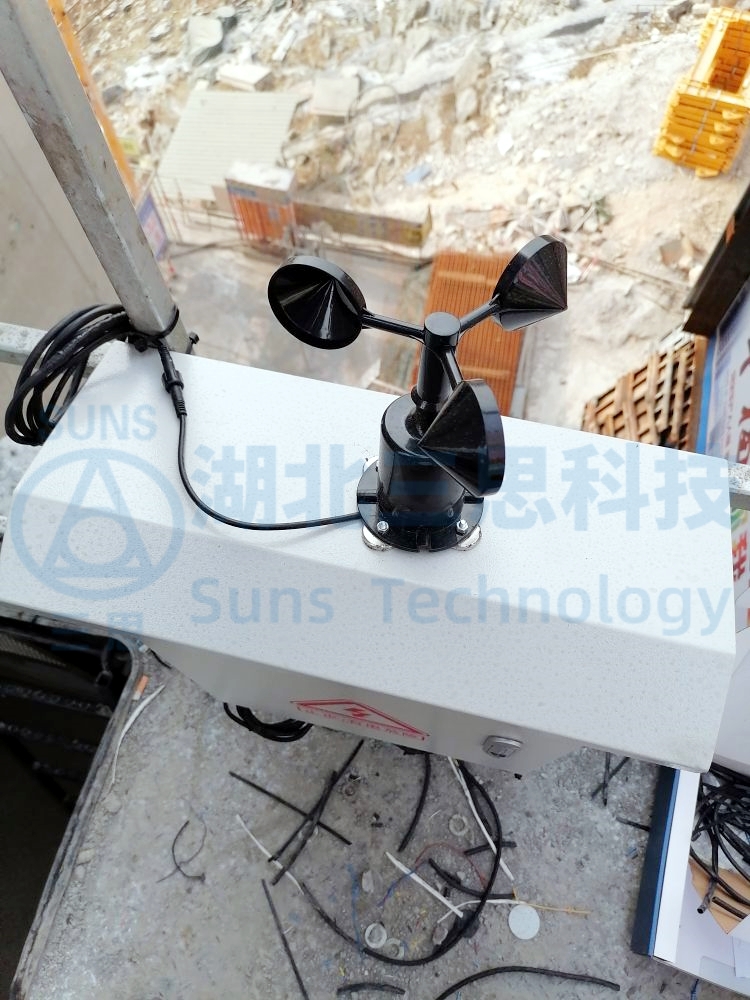

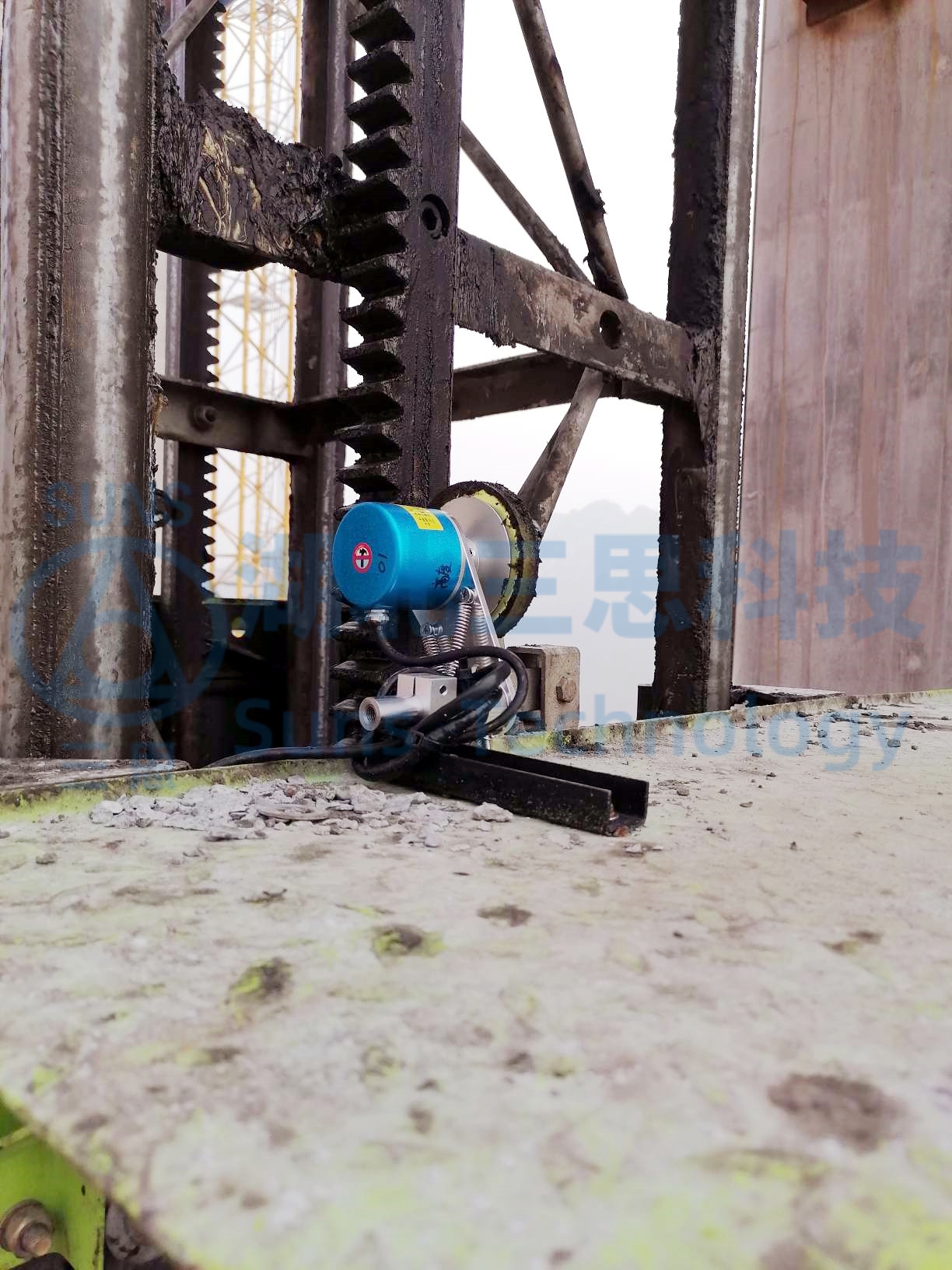

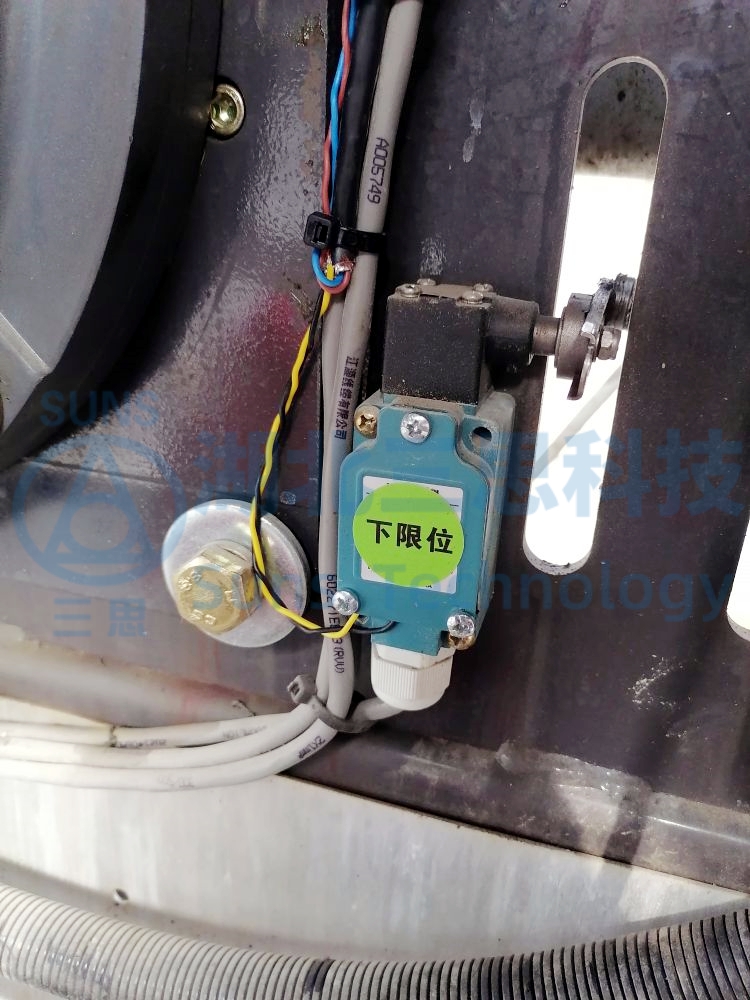

各类传感器安装示意图





功能介绍：

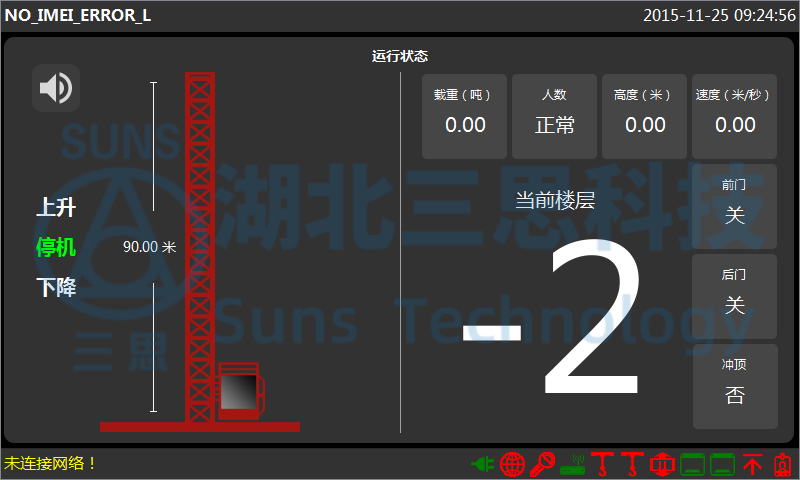

升降机运行状态监控




能够实时监测施工升降机的载重、人数、速度（防坠）、高度  限位、门锁状态、导轨架倾斜、轨道障碍物、笼内视频监控、操作人员身份管理等安全信息，能对升降机的各种危险进行有效防护，并传输到远程的管理平台，实现对建筑机械的远程管理和控制。

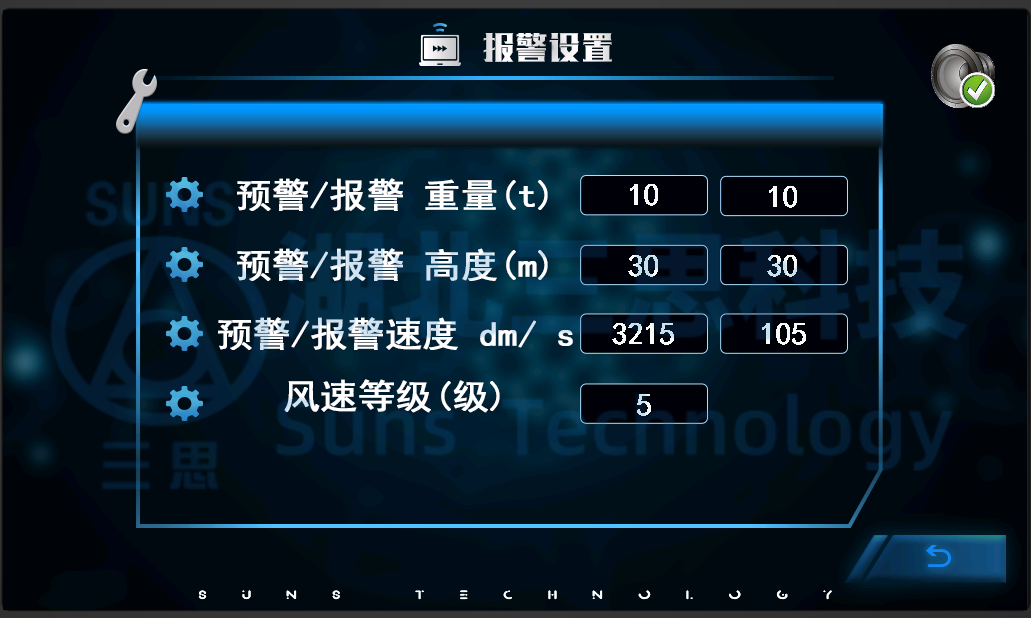

◆升降机载重监测：系统通过重量传感器进行吊厢载重数据的监测，当载重超过安全数值范围后设备进行声音提示报警；
◆门锁状态检测：监测升降机门锁状态，分为前门与后门。如果升降机有任何一扇门未关闭，设备进行声音提示报警；
◆高度监测：监测目前升降机所处的楼层位置与高度；
◆升降机冲顶监测：监测升降机冲顶状态，当升降机使出安全高度或即将冲顶设备进行声音提示与报警。

升降机冲顶/拆卸监测功能




监测升降机冲顶或拆卸过程中需要的载重、高度参数，并实时上报监控中心，在偏离安装需求参数时进行语音、声光预警和报警，确保升降机冲顶、拆卸操作的安全。

运行数据采集及实时显示功能

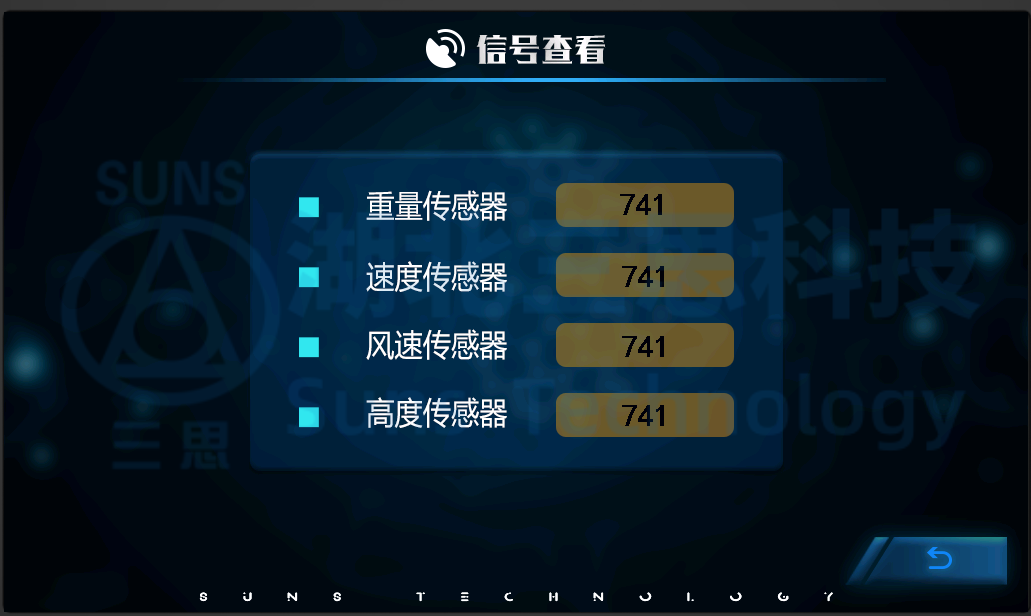

通过精密传感器实时采集吊重、高度、速度、风速。

除以上功能外，本系统还拥有安全记录功能，可存储超过16000条最近工作循环参数，并可以通过外部接口将工作循环参数导出，以便进行安全分析；驾驶员认证功能，终端可以采集升降机操作人员的指纹或专用IC卡信息，并能与监控平台备案的数据对比，确定升降机操作人员的身份；数据统计功能、手机短信报警告知功能、电子地图功能等，全方位保障施工升降机的运行安全。
