青海8套施工升降机安全监控系统顺利交付，助力项目打造平安工地示范

　湖北三思科技本次参与的项目是国家高速公路网、青海省干线公路网的重要组成部分，也是青海省高速公路网络“三纵、四横、十联线”中“纵一”重要路段。项目全长204.676公里，为双向四车道设计，项目建成后，对贯彻实施西部大开发战略，加强青海省内各区县及与周边各省区的经济和社会联系，促进沿线旅游资源开发，改善和保障民生等具有重要意义。

在本项目中，由湖北三思科技自主研发的SSL-CB型施工升降机安全监控管理系统为项目的安全建设保驾护航，经过安装工程师的安装与调试，项目已顺利通过当地质监部门验收，并投入运行。


PART 01 施工升降机安全监控系统介绍

本施工升降机安全监控系统由视频监控系统和安全监控系统组成。

视频监控系统监监控吊笼内部，监视记录司机操作和吊笼内部人员活动情况。

安全监控系统监测升降机运行高度、速度，各限位状态，载重量、操作者身份识别、操作指令等运行数据，以及根据检测数据和状态输出控制信号，可以全方位监测、保护升降机的运行，防止安全事故的发生。


▲系统结构图

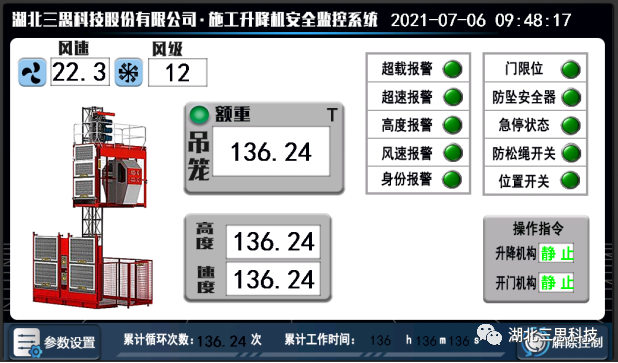

监控系统终端显示器




采用工业高亮度彩色液晶显示器，10寸超大显示界面，支持实时记录重量、高度、风速、限位等数据，并提供预警、报警信息，实现升降机的全方位保护。




本系统能够实时监测施工升降机的载重、人数、速度（防坠）、高度  限位、门锁状态、导轨架倾斜、轨道障碍物、笼内视频监控、操作人员身份管理等安全信息，能对升降机的各种危险进行有效防护，并传输到远程的管理平台，实现对建筑机械的远程管理和控制。




升降机载重监测：系统通过重量传感器进行吊厢载重数据的监测，当载重超过安全数值范围后设备进行声音提示报警；

门锁状态检测：监测升降机门锁状态，分为前门与后门。如果升降机有任何一扇门未关闭，设备进行声音提示报警；

高度监测：监测目前升降机所处的楼层位置与高度；

升降机冲顶监测：监测升降机冲顶状态，当升降机使出安全高度或即将冲顶设备进行声音提示与报警。



视频监控系统终端显示器

吊笼内放置一个半球高清摄像头，硬盘录像机和显示器放置在司机室，通过视频监控设备采集视频信息，监视升降机各处运行情况。


操作员身份识别功能

升降机终端可以采集升降机操作人员的指纹或专用IC卡信息，并能与监控平台备案的数据对比，确定升降机操作人员的身份。

布线工艺及布线保护




布线前应核对走线芯数及走线穿线位置。线缆的布放应平直，不得产生扭曲、打圈等现象，不应受到外力的挤压和损伤。线缆在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰、正确。所有线缆使用应符合国标要求。视频监控系统采用专用防水一体线；安全监控系统各传感器采用屏蔽双绞线，并将屏蔽层单端可靠接地以增强抗电磁干扰作用。

各类配套传感器现场安装实拍图

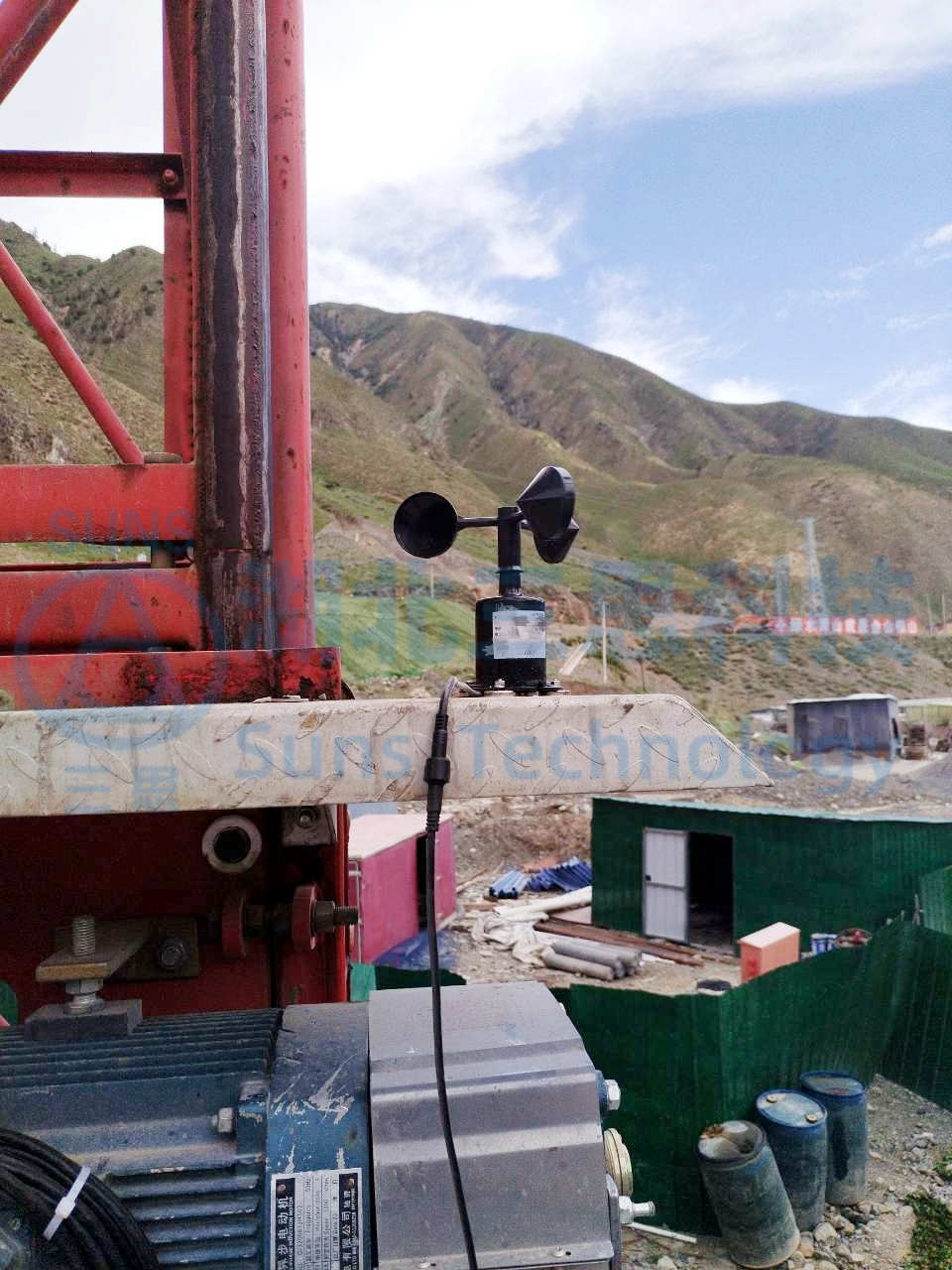

部分风速传感器安装实拍图

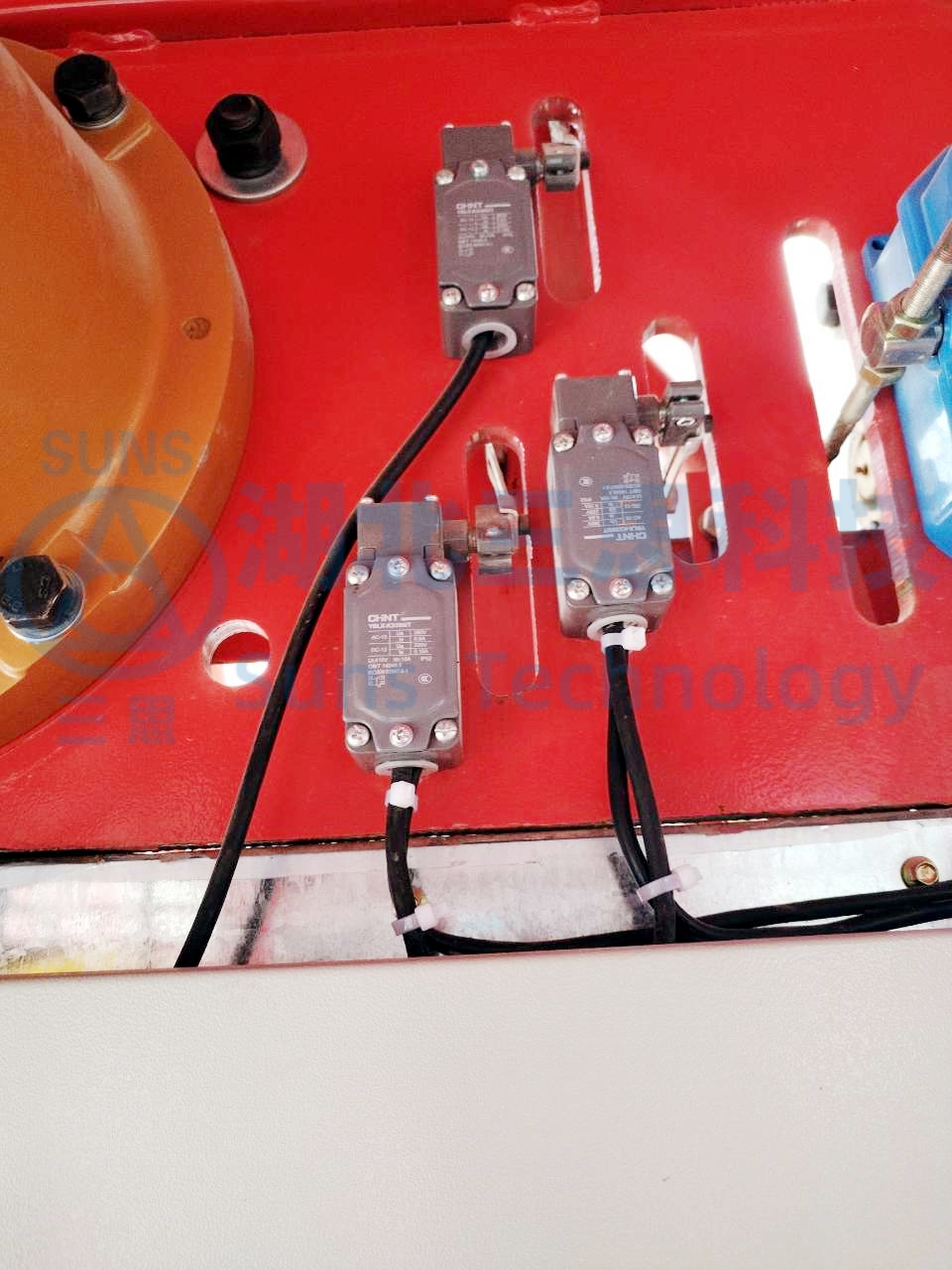

部分限位开关安装实拍图

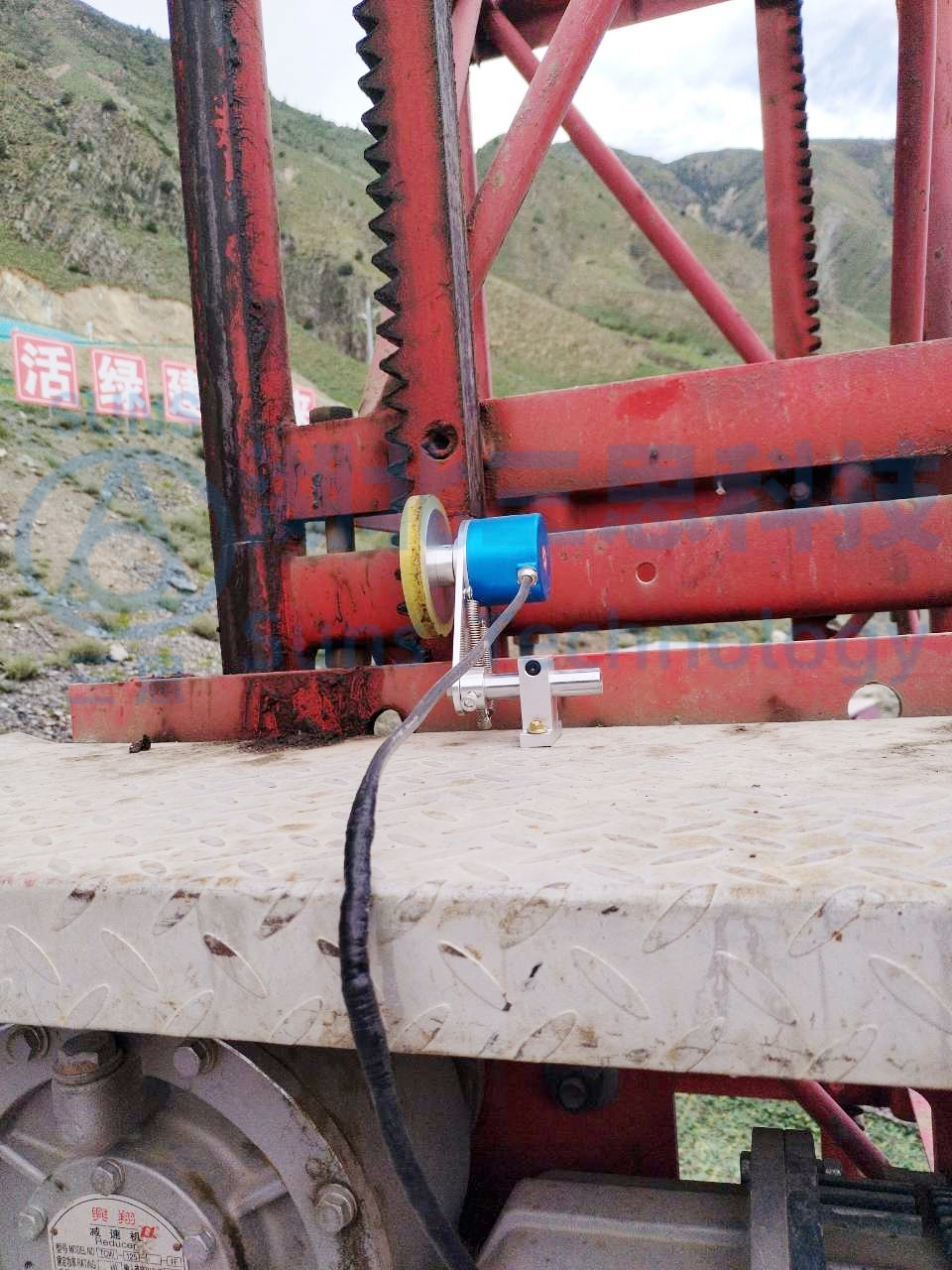

部分行程编码器安装实拍图

该项目是青海省干线公路网和高速公路网的重要组成部分，安全建设也是整个项目中的重要节点，本次8套施工升降机安全监控系统的顺利交付为项目创建平安工地示范标段打下基础，下一步公司将继续做好后续服务工作，为项目“安全工程”建设提供有力技术支撑。
