• 江西丨挂篮施工安全监控管理系统交付使用，构筑坚实安全防线

    　
     挂篮施工安全监控管理系统



    近期，由湖北三思科技承接的江西现场挂篮施工安全监控管理系统通过工程验收并正式交付使用。

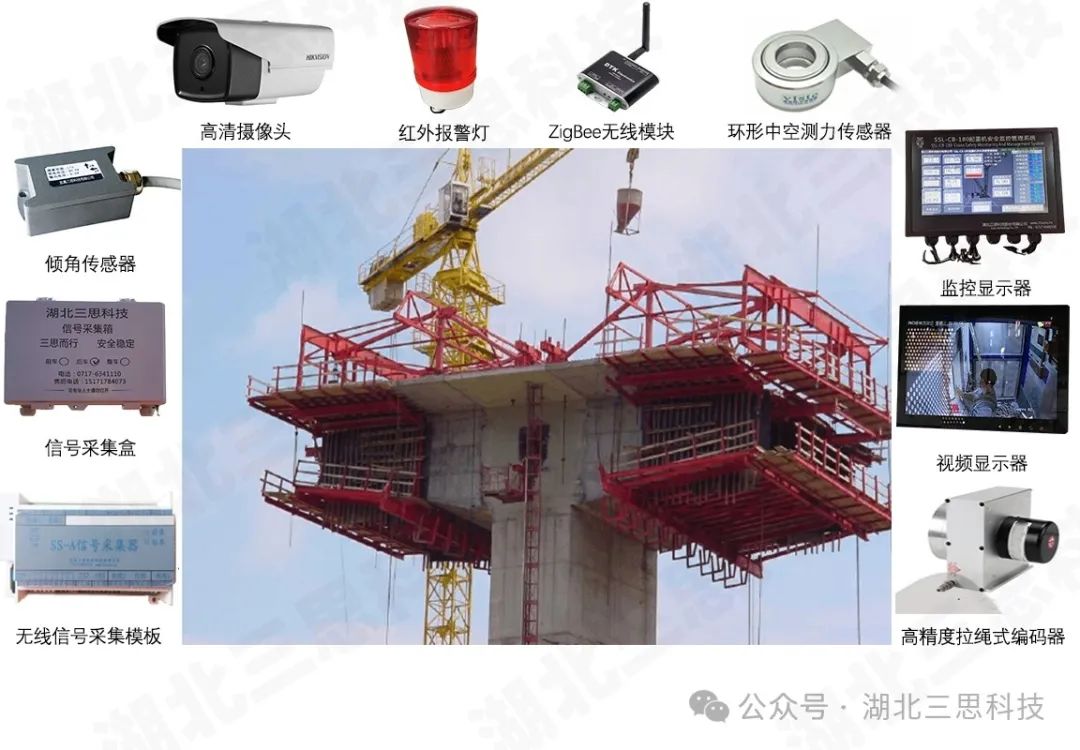

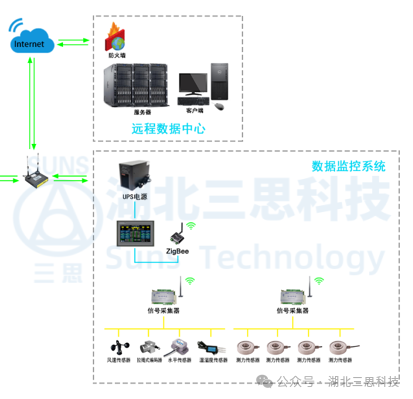

    本挂篮施工安全监控系统由数据监控系统及远程数据后台系统组成，其总体方案如图所示。

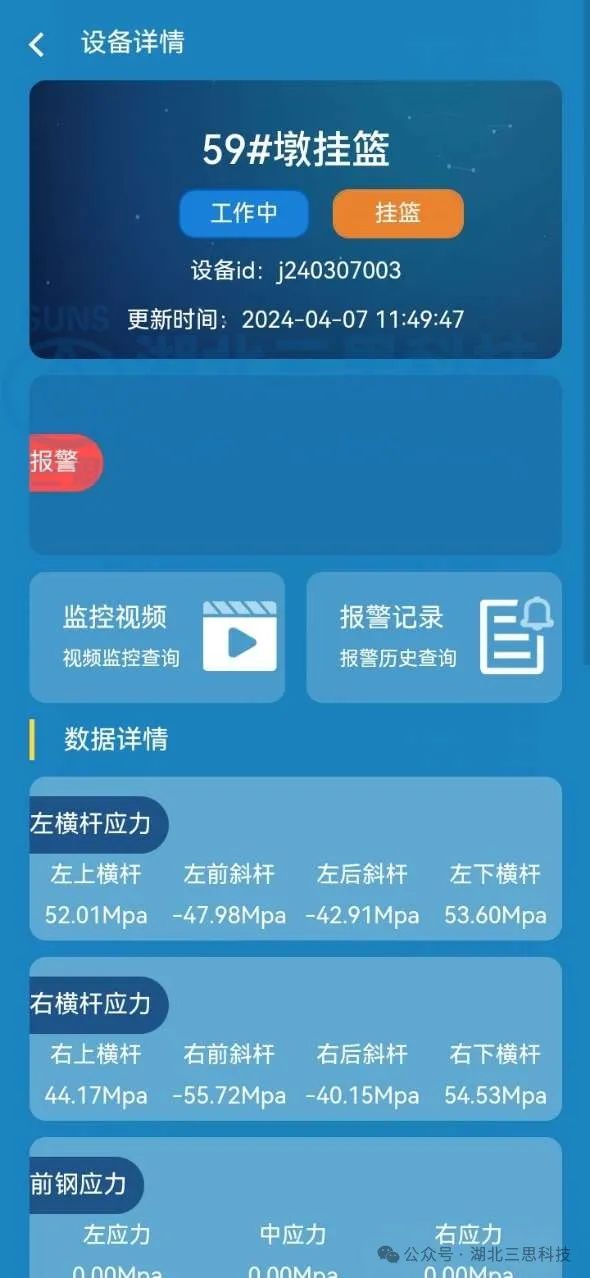

    本系统带有远程数据后台系统，管理人员可通过云平台远程查看施工现场情况，实时掌握施工进度及安全状况，根据监控数据进行科学决策，合理调度资源，避免因人为因素导致的安全问题。同时，远程监控也有助于提高应急处置效率，对突发状况做出快速反应。

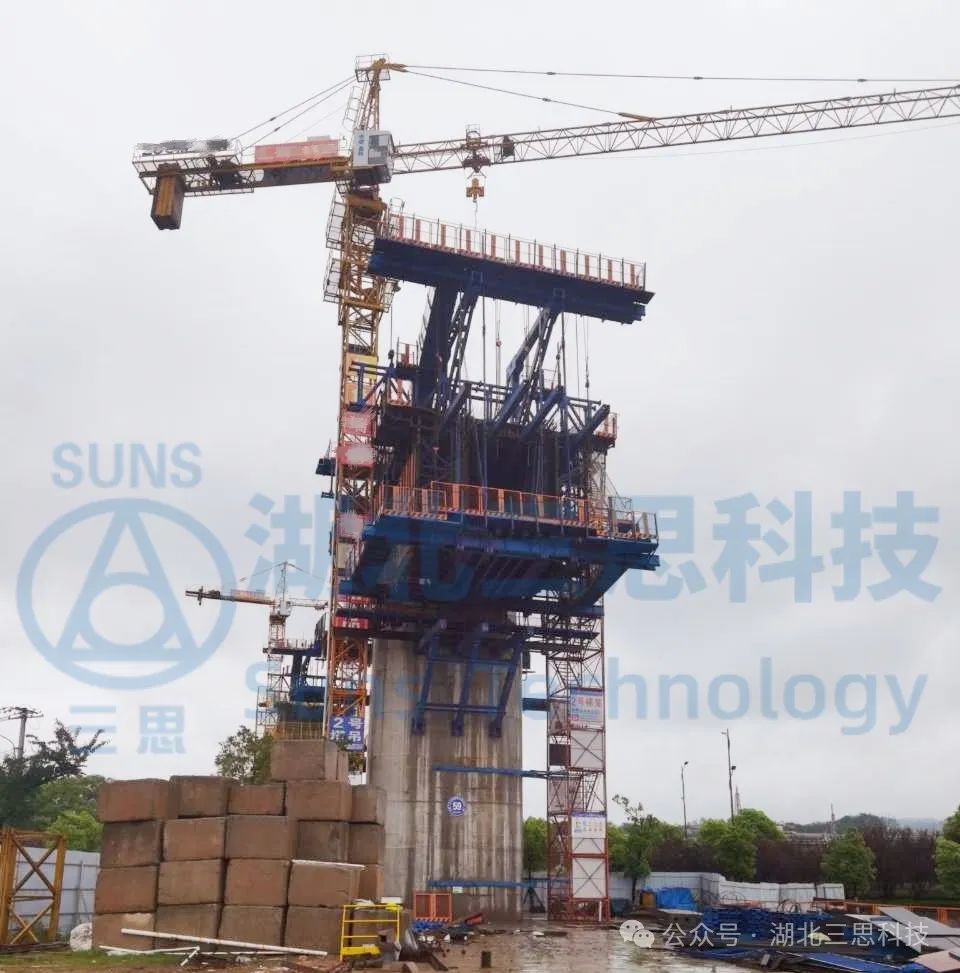

     现场实拍图及功能介绍



    数据监控系统主要是施工期间对挂篮锚固力、锚杆拉力、挂篮主构架整体水平垂直度、挂篮移动时油缸的压力和前移量、浇筑混凝土温湿度、环境温湿度及风速等进行在线监测。当所监测的数据达到预警或者报警值时，发出声光预警和报警信号，同时控制相应机构停止作业，保证现场作业的安全。




    系统配备各类传感器，对挂篮的主要应力点进行监测，了解其实际应力情况，以便与理论计算值进行比较。

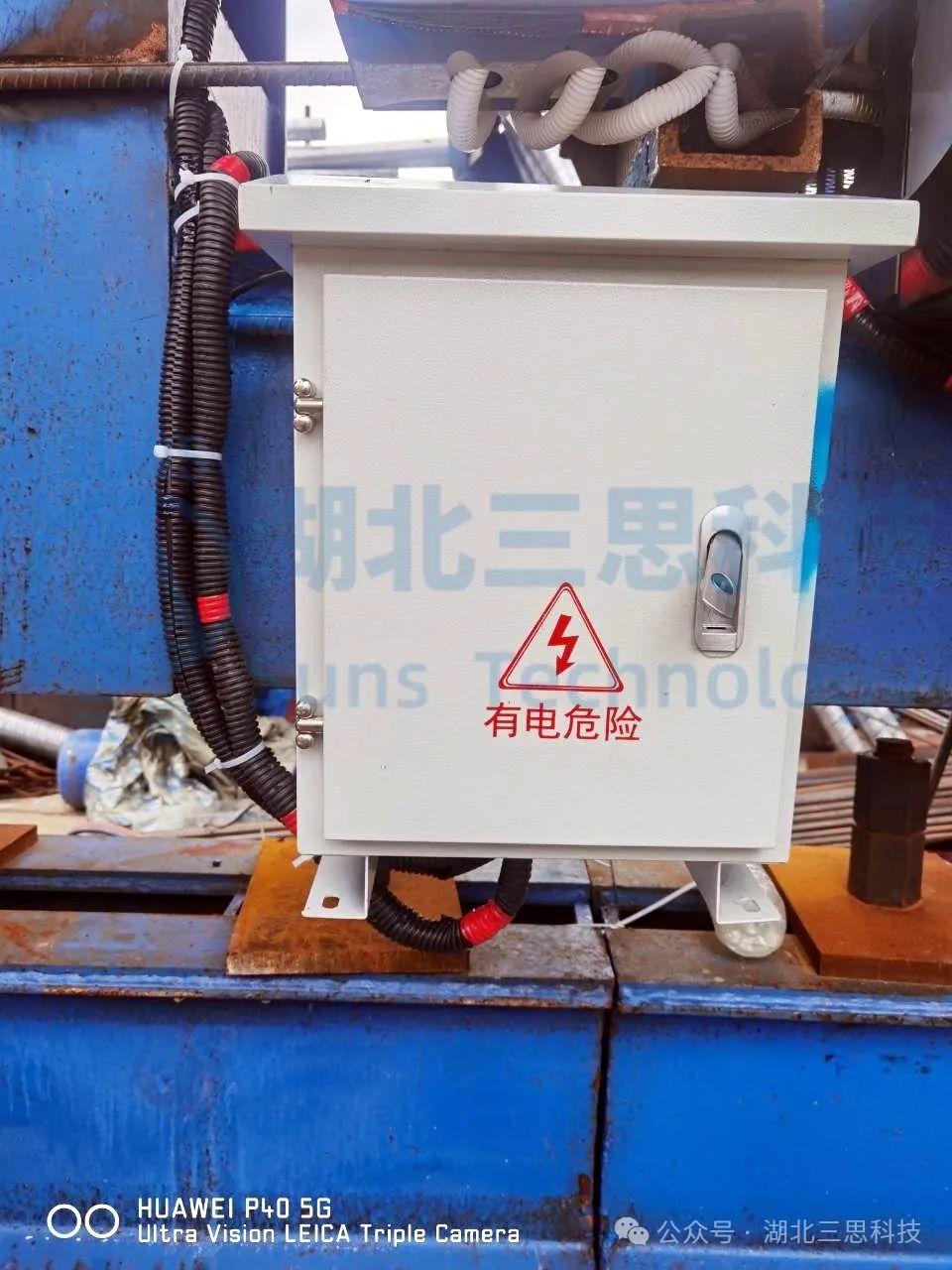

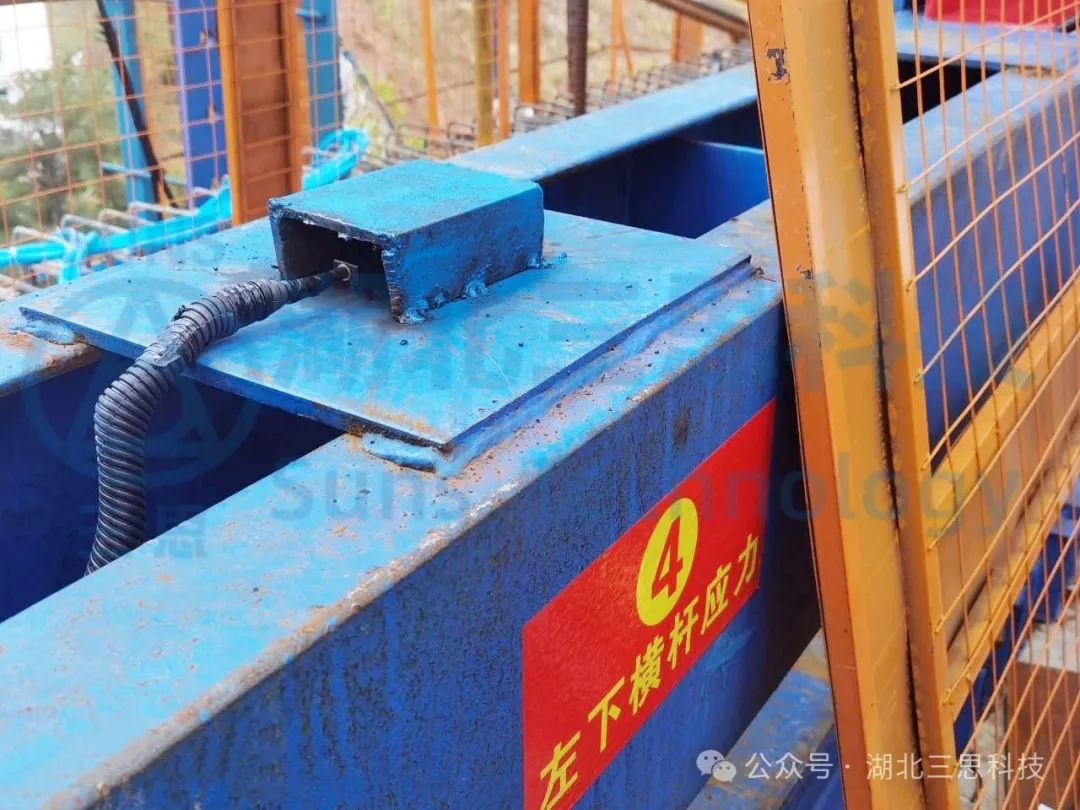

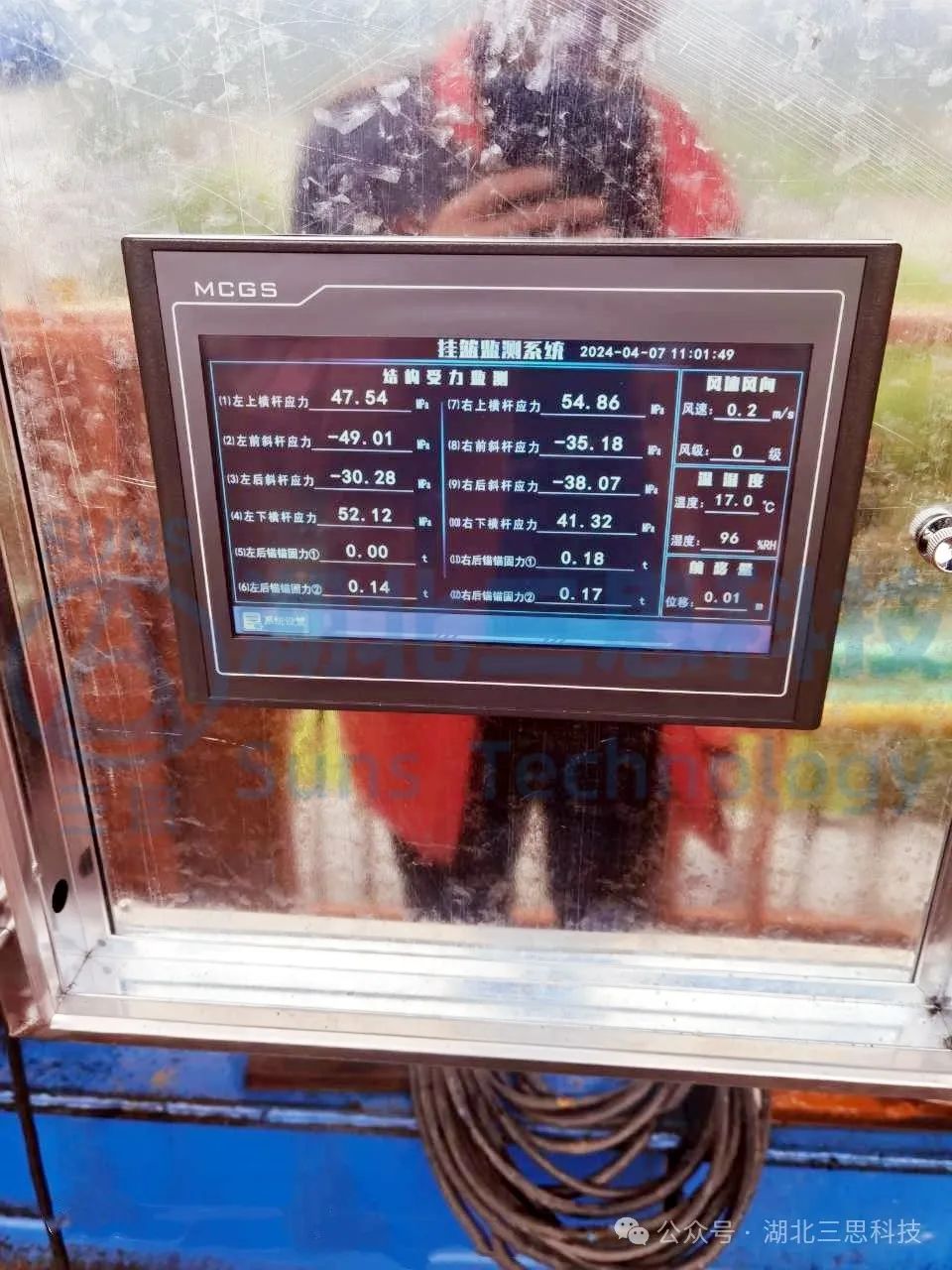

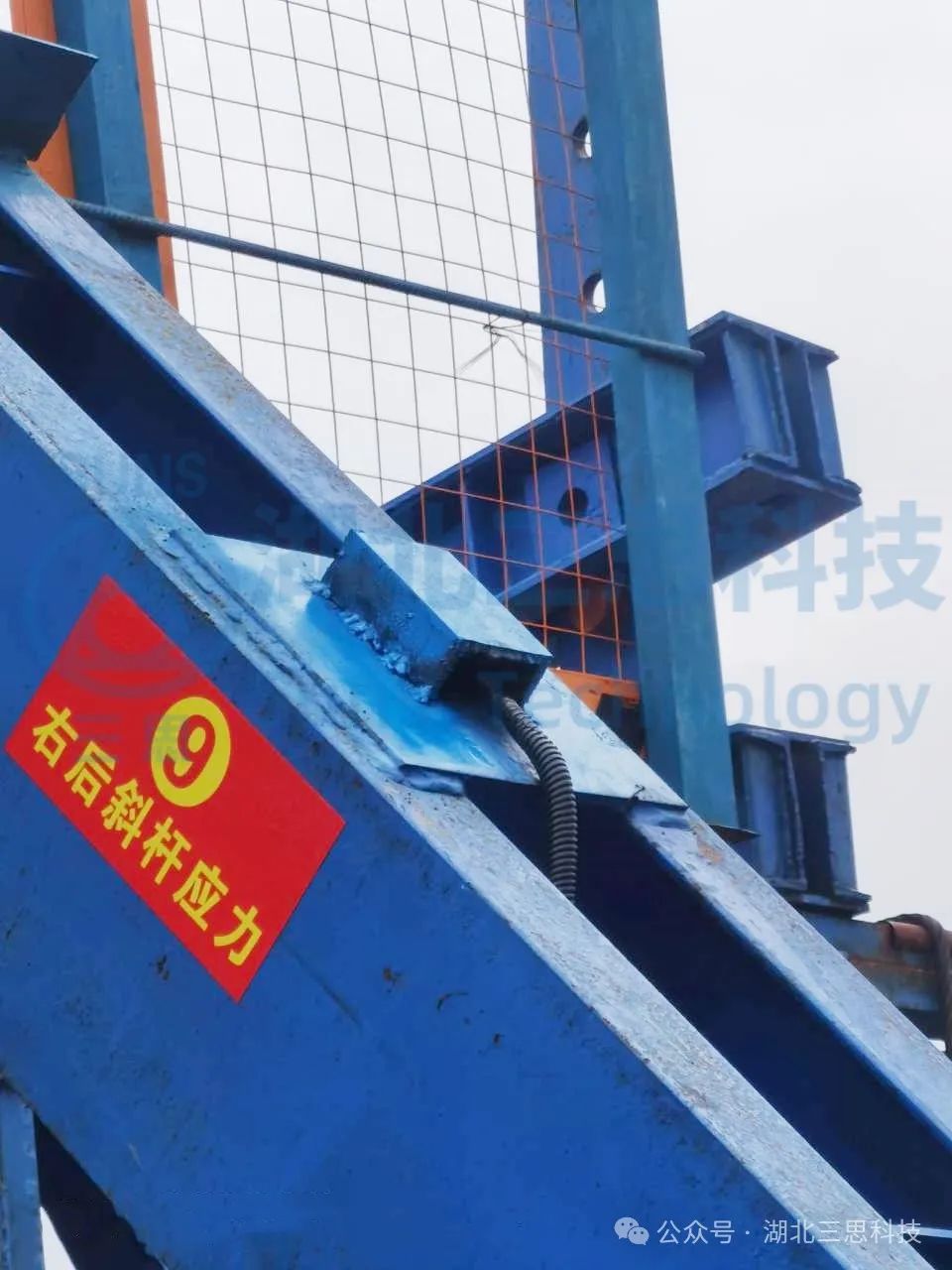

    同时在应力过大时发出警报，以便采取措施，避免出现安全问题。在挂篮关键应力部位布置有应力传感器，对施工中挂篮应力情况进行实时监测。所测量到的数据汇集智能数据采取终端，再通过无线方式传输到后台及终端设备，同时显示到现场的显示屏上或办公室主控电脑上。

    该系统具有预警、报警功能，如吊带测应力不合理时，提前进行预警和报警，提醒相关人员调整其锚固部位螺栓，达到整体结构应力平衡。


    为保证挂篮施工在安全的天气环境下进行，在挂篮施工现场安装风速传感器，并将现场所测的数据实时传送给监控平台上位机系统，在监控界面进行实时显示。

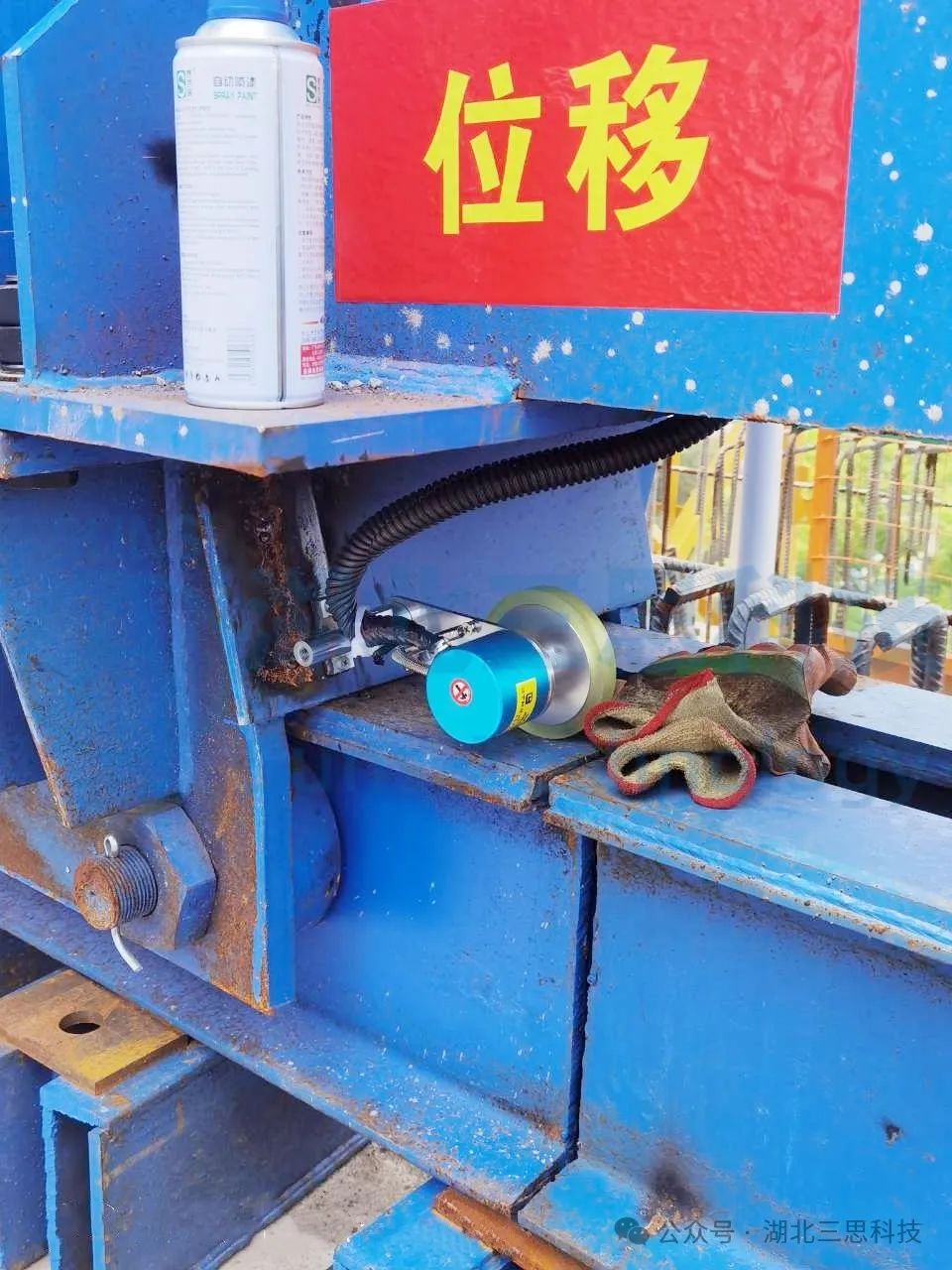

    位移编码器

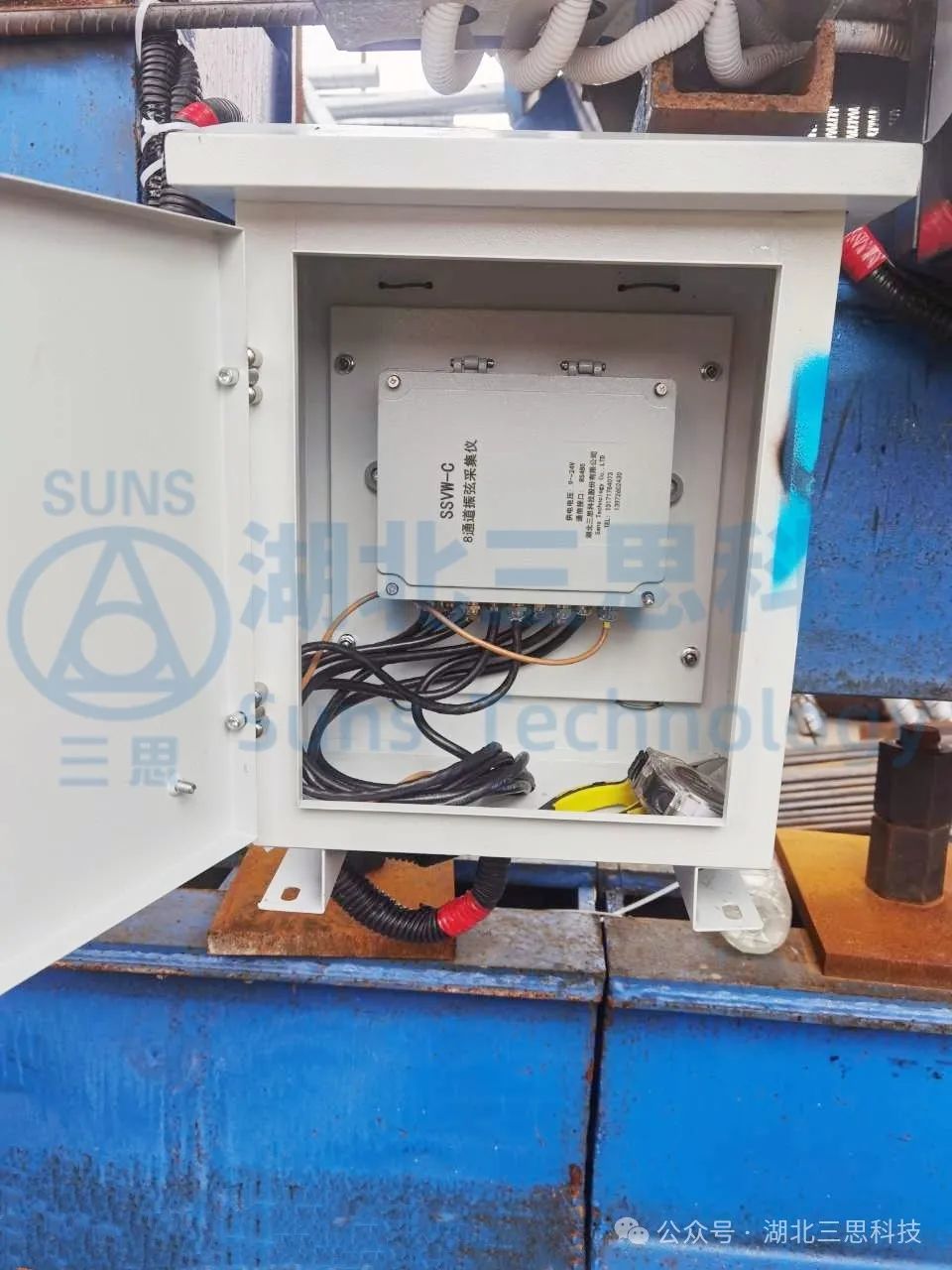

    ▲八通道振弦采集仪



    振弦采集仪主要应用于应力与应变检测系统中，采集各种振弦类传感器的数据，上层采集系统通过485通信采用标准的Modbus协议即可获取到连接在振弦采集仪中的各振弦传感器的数据。本产品由湖北三思科技于2022年8月首次发表，并于2023年4月获得该产品的软件著作权。



     挂篮施工安全监控管理系统特点


    挂篮起重机挂篮监测系统是公司专为挂篮开发的采集监控、记录、分析、诊断、预警、统计于一体的交互式信息管理平台。挂篮监控系统符合GB/T 28264-2017起重机械挂篮监测系统国标的要求，同时还融入了多种起重机监控，维护，管理等实用功能，是一款将设备管理及人员行为管控融为一体的，真正使安全监控措施落地的监控系统。

    系统主要特点：
    ◆结构简单：人机界面无线上位机，有效降低投资成本及维护成本。
    ◆整套系统以信号采集盒为主控元件和机械限位保护实现控制，使整套系统可靠性高。
    ◆整套系统可满足甲方检测要求，并实时检测各个点位传感信号 ，实现项目的安全施工。
    ◆整套系统采用无线通讯模式，安装简单、拆卸快速、结构紧凑、互通互换等优点。
    ◆数据信息可以通过DTU或因特网给后台，可以远程实时查看并在后台进行分析判断操作的正确性。
