助力城市大发展丨广东佛山桥面吊安全监控系统应用纪实

　

桥面吊起重机安全监控管理系统是公司专为桥面吊开发的采集监控、记录、分析、诊断、预警、统计于一体的交互式信息管理平台。桥面吊监控系统符合GB/T 28264-2017起重机械安全监控管理系统国标的要求，同时还融入了多种起重机监控，维护，管理等实用功能，是一款将设备管理及人员行为管控融为一体的，真正使安全监控措施落地的监控系统。




01 项目背景



该项目是继三水大道之后，第二条南北走向的城市主干道，全线贯通后可以连通西南、云东海、乐平、芦苞、大塘等主要镇街。本项目的建设对完善区域路网结构，实现便捷的一体化换乘，建成佛山市干线路网的骨架和转换平台具有重要的意义。

02 安全监控系统解决方案



本桥面吊安全监控管理系统由视频监控系统和安全监控系统组成。
安全监控系统监测桥面吊的运行行程数据，起升高度数据，限位数据，操作指令数据以及输出控制点位，可以让驾驶员全方位掌握桥面吊的实时运行状况，提高了操作的安全性。

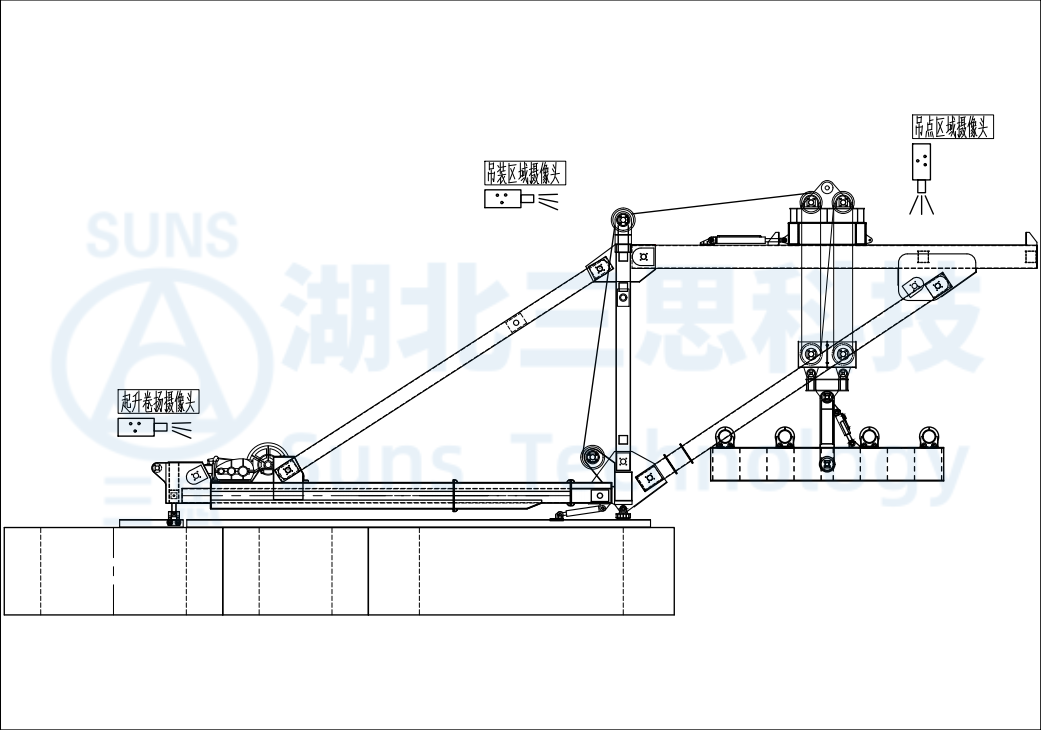

▲视频监控布局图


视频监控系统监测桥面吊的卷扬状态、吊点区域、吊装区域，视频显示器放置于驾驶室中或者主机电箱内，给驾驶员带来更加宽广的操作视野，提高了桥面吊操作便捷性。

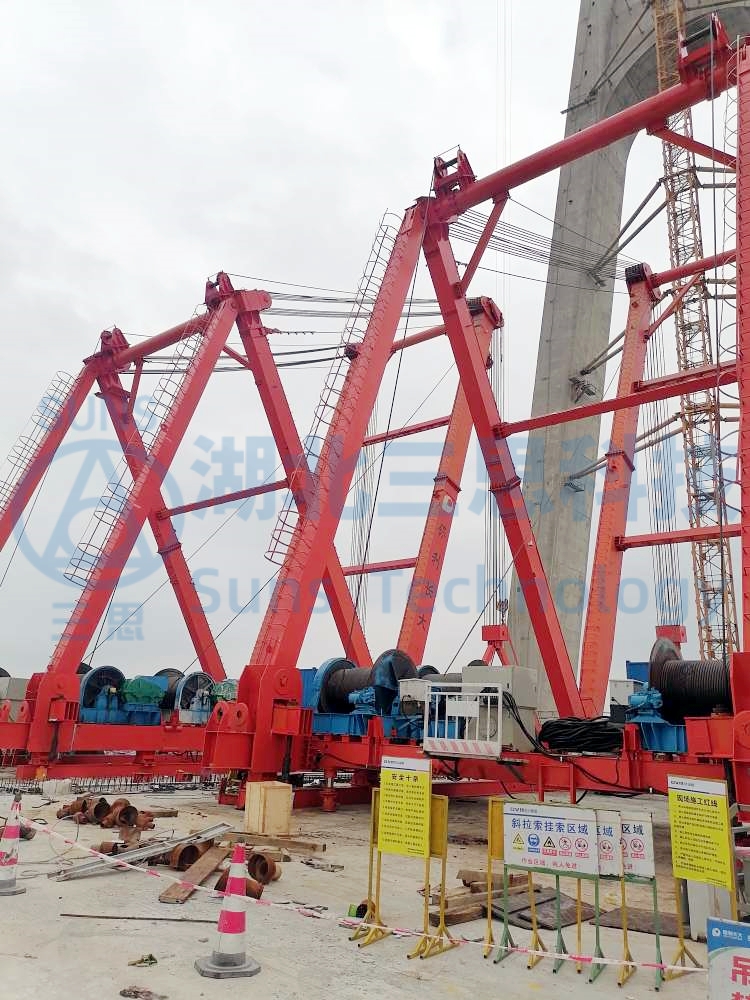

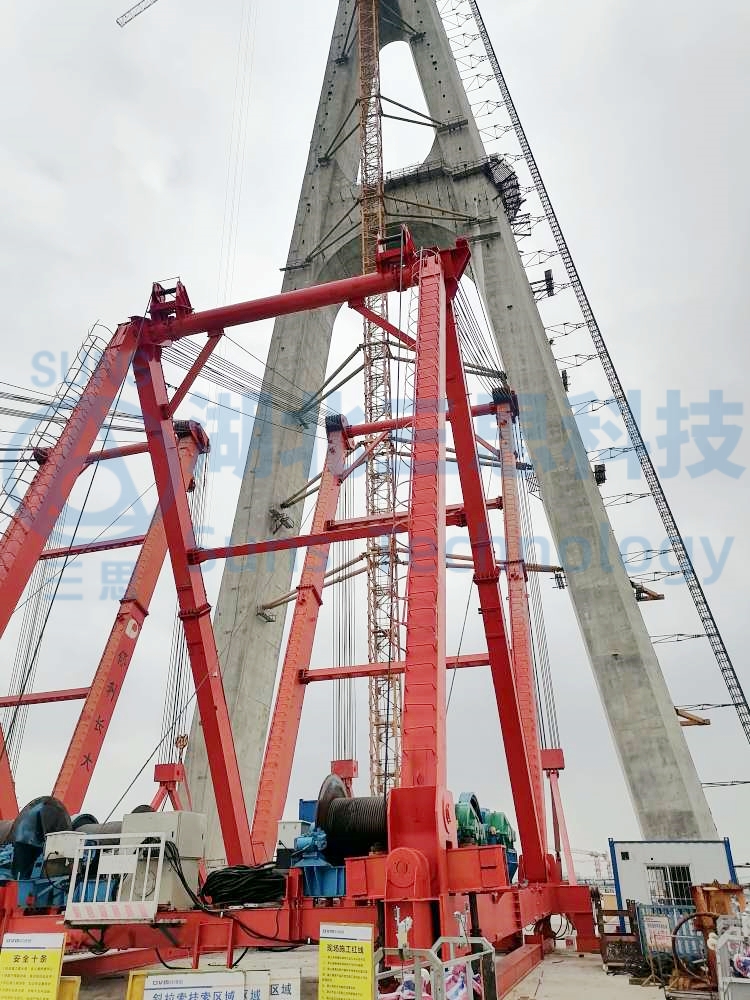

03 桥面吊安全监控系统现场实拍图

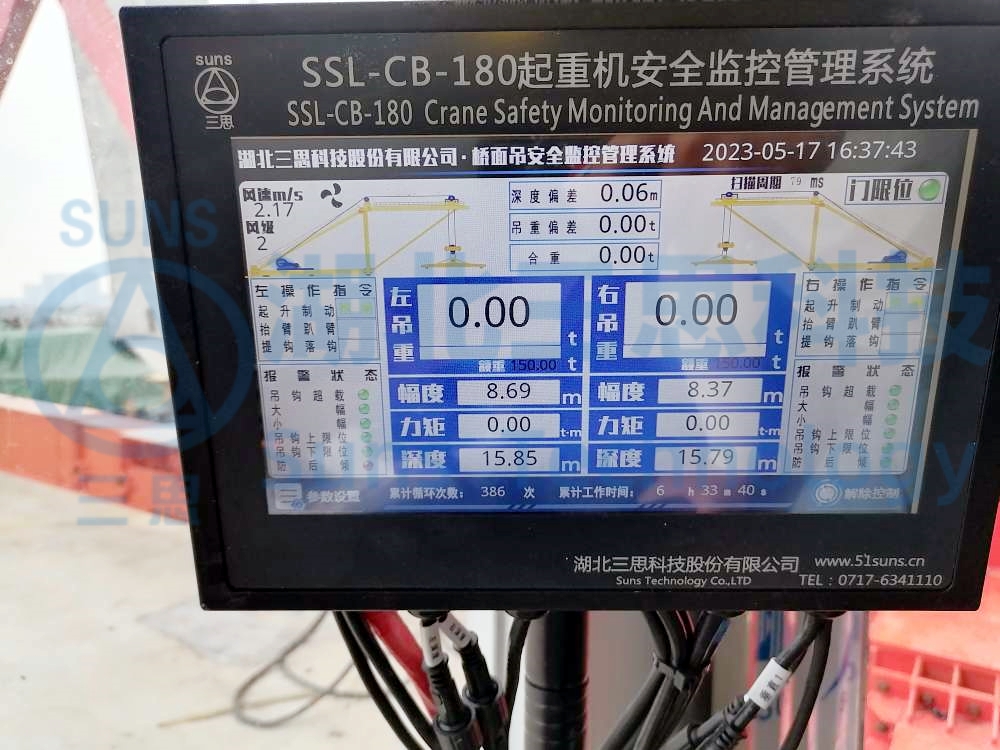

桥面吊监控系统终端显示器，本系统由湖北三思科技自主研发，采用的是10寸高亮度工业触摸屏，高耐蚀性热镀层钢板机身；配备先进的GPS模块，可实时定位起重机地理位置，并通过GPRS模板将现场工况参数实时传输到远程服务器，用户通过互联网远程监控平台即可随时查看设备作业情况。



视频监控系统终端显示器。

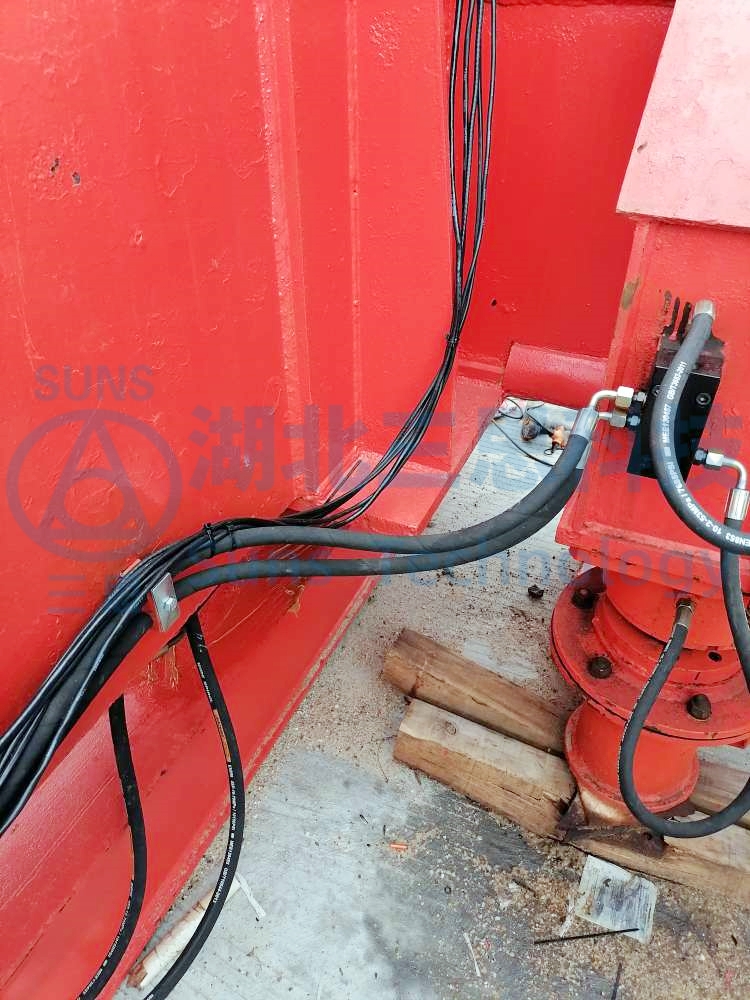

▲布线工艺

所有线缆使用应符合国标要求。视频监控系统采用专用防水一体线；安全监控系统各传感器采用屏蔽双绞线，并将屏蔽层单端可靠接地以增强抗电磁干扰作用。

04 桥面吊安全监控系统特点介绍


1、系统满足起重机械安全监控管理系统国标的要求，能独立记录并实时查询各类数据。

2、整个系统分为两层，上层为中控室监控单元、下层为现场操作单元。实现对起重机的监控、控制；下层以信号采集盒为主控元件实现控制，信号发送至控制盒，实现监控。

3、整套系统采用定制频段无线通讯，绝不会出现通信受干扰导致数据变化的情况。

4、结构简单：人机界面无线上位机，有效降低投资成本及维护成本。

5、整套系统以信号采集盒为主控元件和机械限位保护实现控制，使整套系统可靠性高。

6、整套系统在满足国标要求外，还可以实现起重机健康管理（电气设备使用寿命监控、电机电流监控、电机温度监控、电机震动监控、考勤系统等等）

7、整套系统采用无线通讯模式，安装简单、拆卸快速、结构紧凑、互通互换等优点。

8、数据和视频信息可以通过DTU或因特网给后台，可以远程实时查看并在后台进行分析判断操作的正确性。

9、系统可内置短信模块，有重大违章作业时，可及时短信通知相关监督岗位。
