湖南丨900T运架一体机应力监测解决方案

此设备采用提梁、运梁、架设三合一的设计模式。与既有的流动式架桥机相比，本机无需下导梁及整机以外的任何辅助机具既可以顺利架梁，自重轻，形式简单，作业程序简便，工作效率高，作业安全易于保证；整机变跨操作方便，对作业环境适应性强；该机在架梁过程中，任何部位均不需要锚固，减少了架梁作业量，提高了作业安全性。


湖北三思科技此次参与的是一台起重能力达900T的运架一体机，设备位于湖南某桥梁建设现场。

现场安装直拍图


△应力监测显示屏

主界面为信息监控界面，主要监测信息包括：四个起升重量、额定值等。当数据超过预警值时会以黄色慢闪的方式提示司机；当数据超过报警值时会以红色快闪，同时蜂鸣器发出急促声的方式提醒司机谨慎操作。

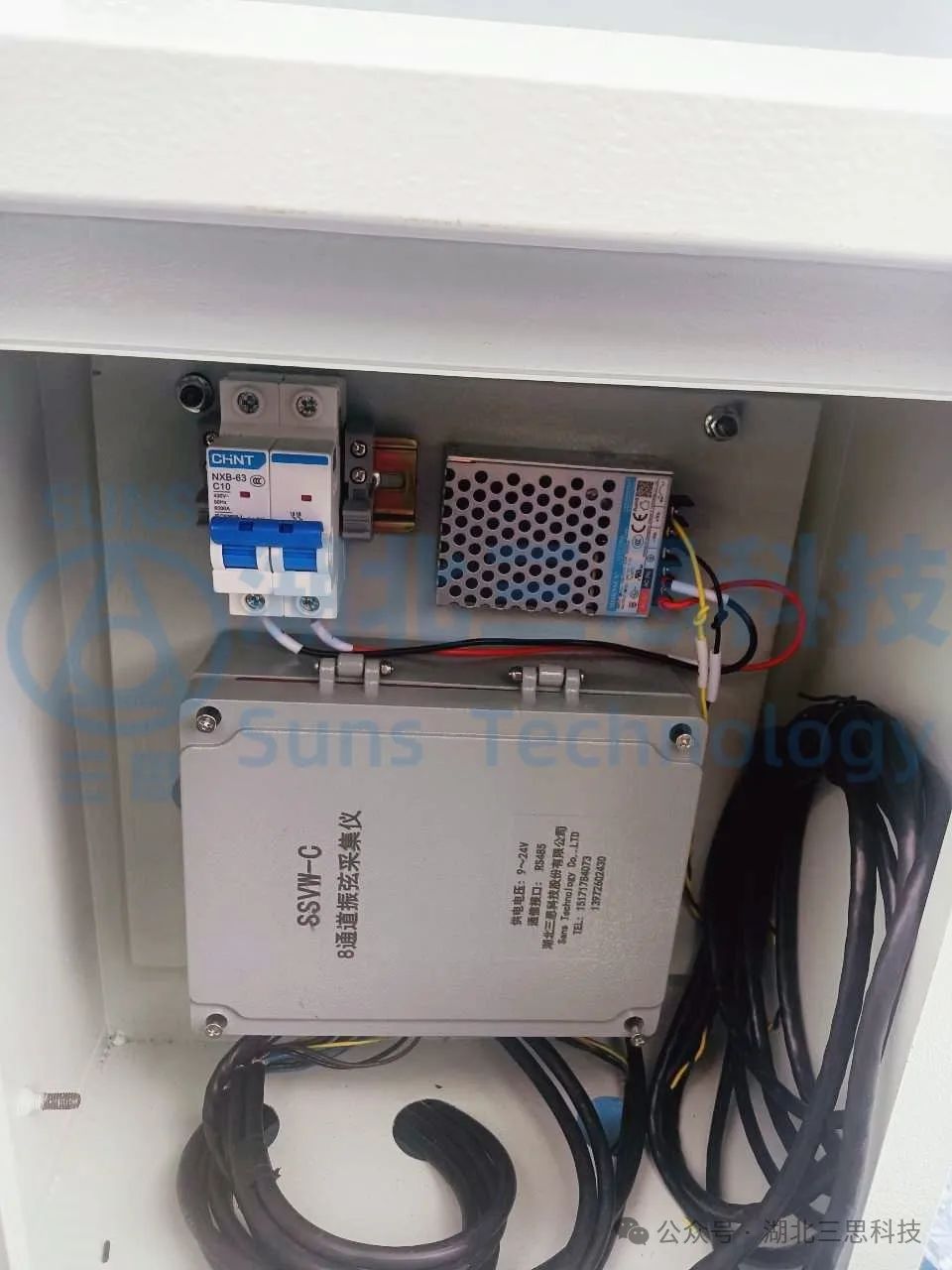

△8通道振弦采集仪

振弦采集仪主要应用于应力与应变检测系统中，采集各种振弦类传感器的数据，上层采集系统通过485通信采用标准的Modbus协议即可获取到连接在振弦采集仪中的各振弦传感器的数据。

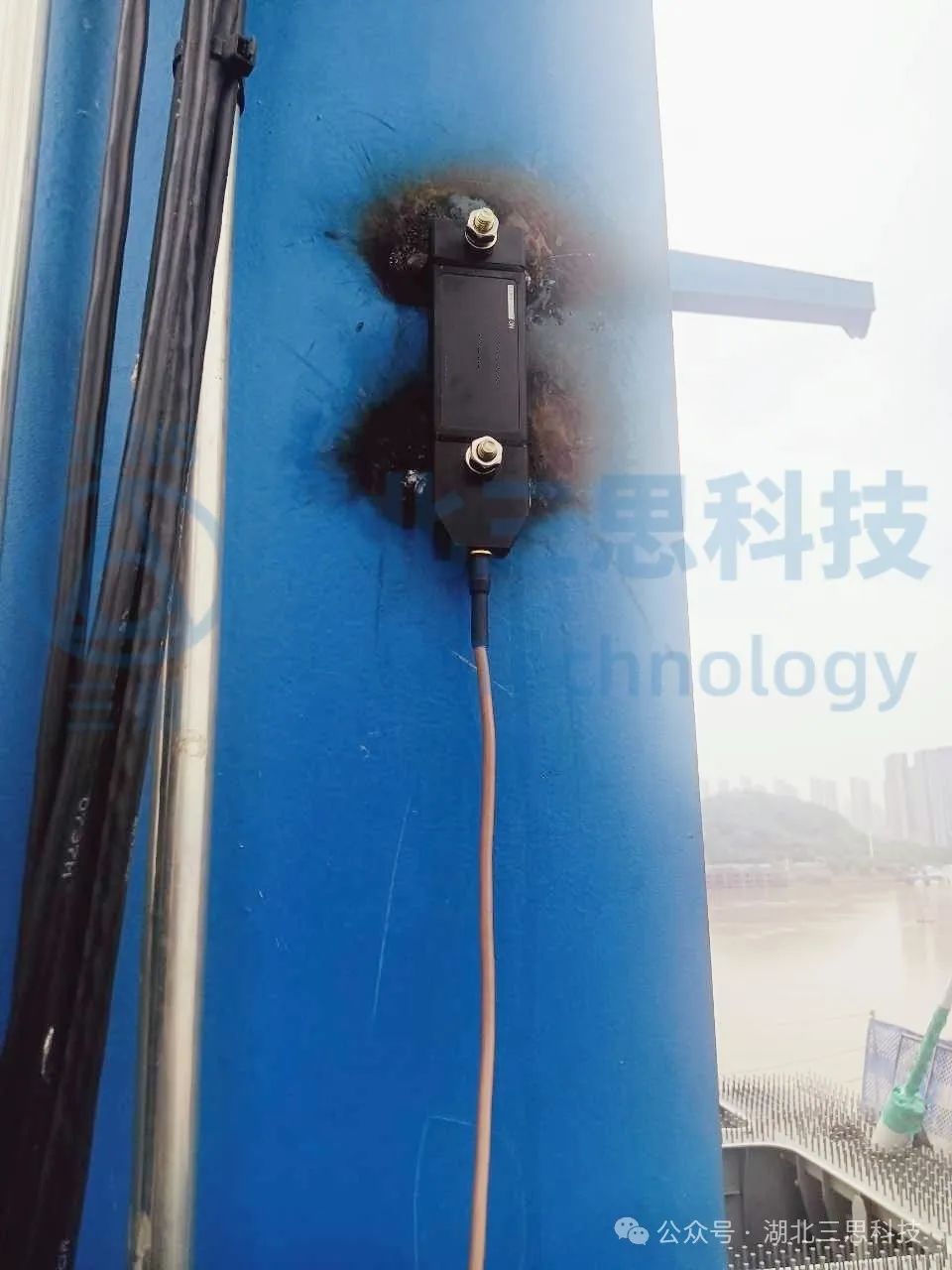

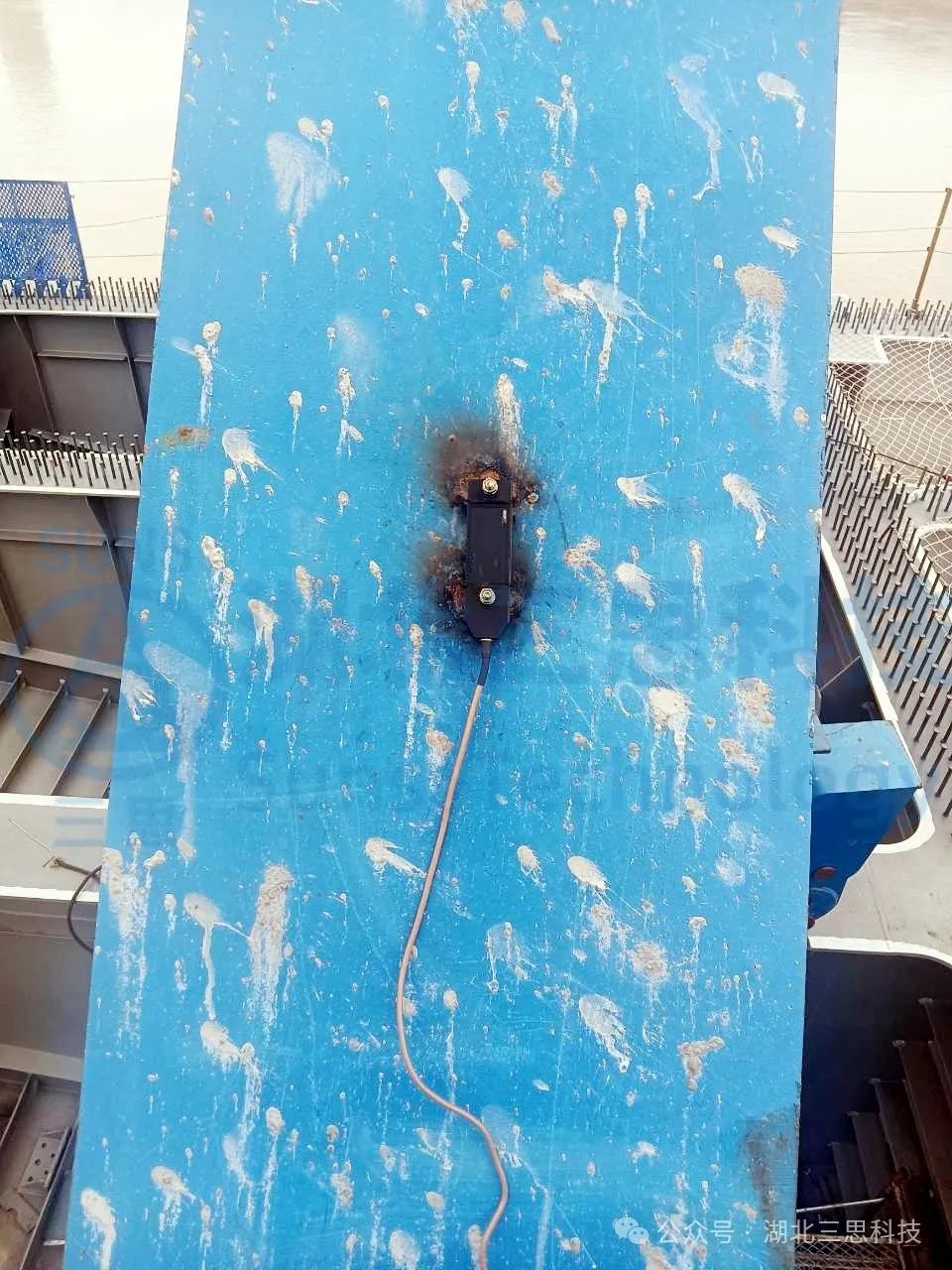

△应力传感器安装实拍图

本次运架一体机应力安全监控系统，是由湖北三思科技自主研发的产品，采用了高集成度的硬件方案及ARM Cortex-M内核的32位微控制器，系统主要由：主控系统、信息采集单元、信息处理单元、控制输出单元、信息显示单元、信息输出接口单元、远程传输单元等组成。在符合国标的前提下，软件上集成了多种算法确保每一个参数、每一个环节的准确性，并采用了168M的系统时钟确保每一个动作的实时性，具有关键数据的存储功能。
