    单导梁架桥机

    单导梁式架桥机指架桥机采用单根承重主梁，架桥机由单主梁、支腿、吊梁小车、走向机构、横移机构、电控系统组成。主梁结构形式一般采用自重轻、稳定性高的箱型结构导梁，导梁可上下移动，前后伸缩，左右横移，实现全副梁片一次落梁到位，可连续架设直线、斜线、曲线等不同类型的桥梁。



    单导梁式架桥机指架桥机采用单根承重主梁，架桥机由单主梁、支腿、吊梁小车、走向机构、横移机构、电控系统组成。主梁结构形式一般采用自重轻、稳定性高的箱型结构导梁，导梁可上下移动，前后伸缩，左右横移，实现全副梁片一次落梁到位，可连续架设直线、斜线、曲线等不同类型的桥梁。

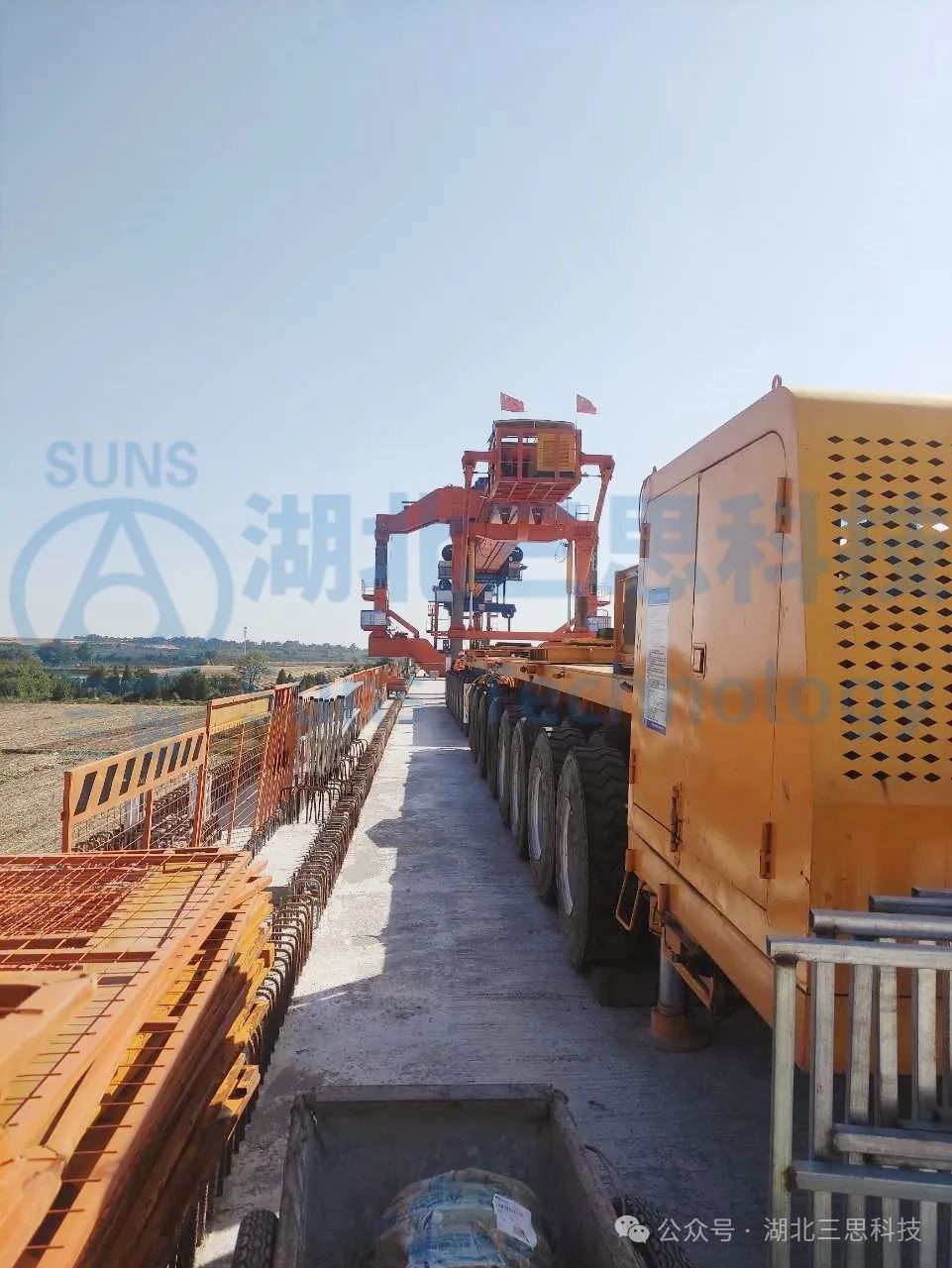

    本次由湖北三思科技参与的起重机安全监控系统的设计、安装的设备是一台1000吨的单导梁架桥机，在常规架桥机安全管理系统的功能上，本系统增加了重大安全隐患报警、扫码解锁等功能，属于行业类首创！


     单导梁架桥机安全监控管理系统

    1、现场安装实拍图

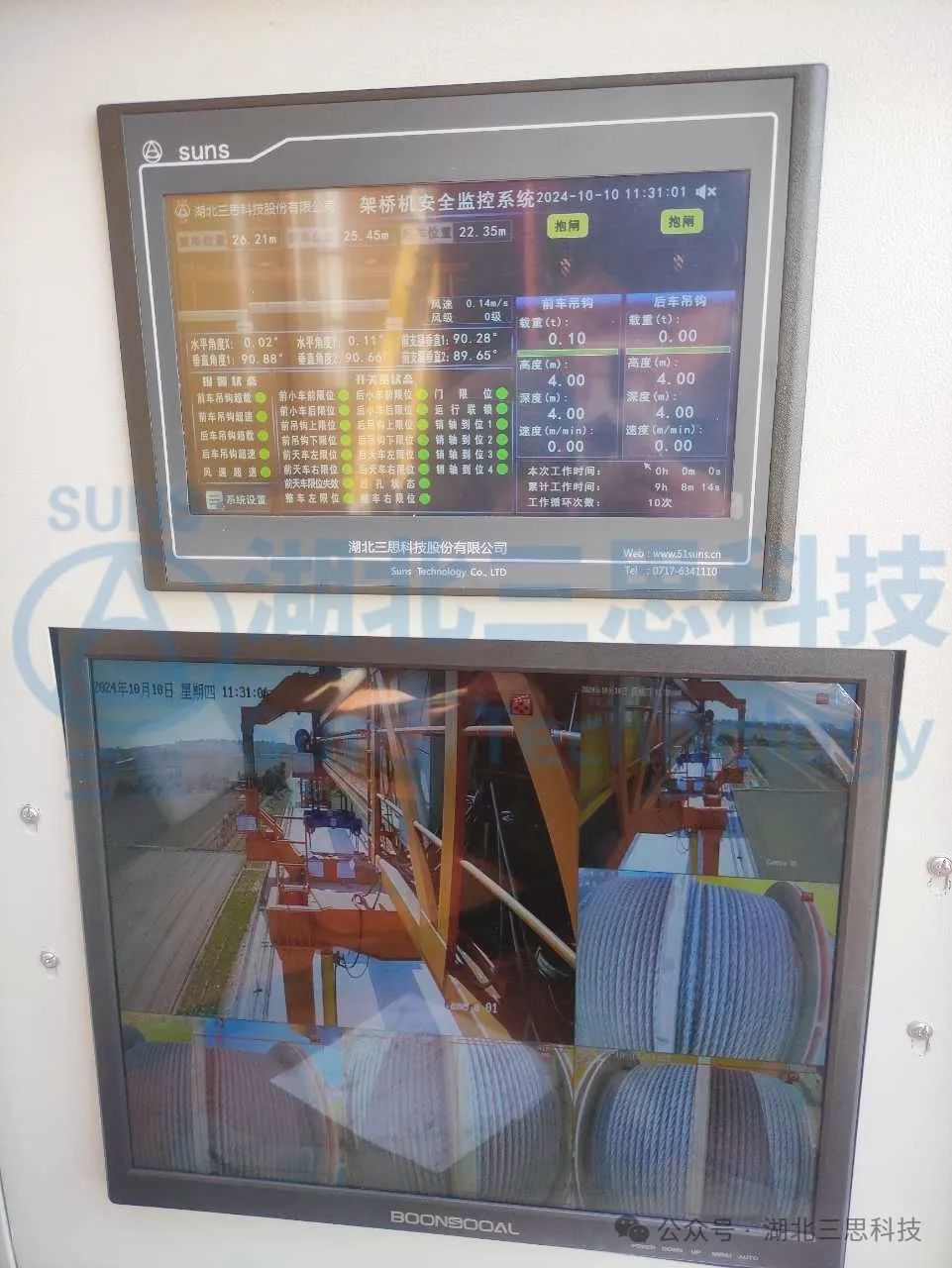

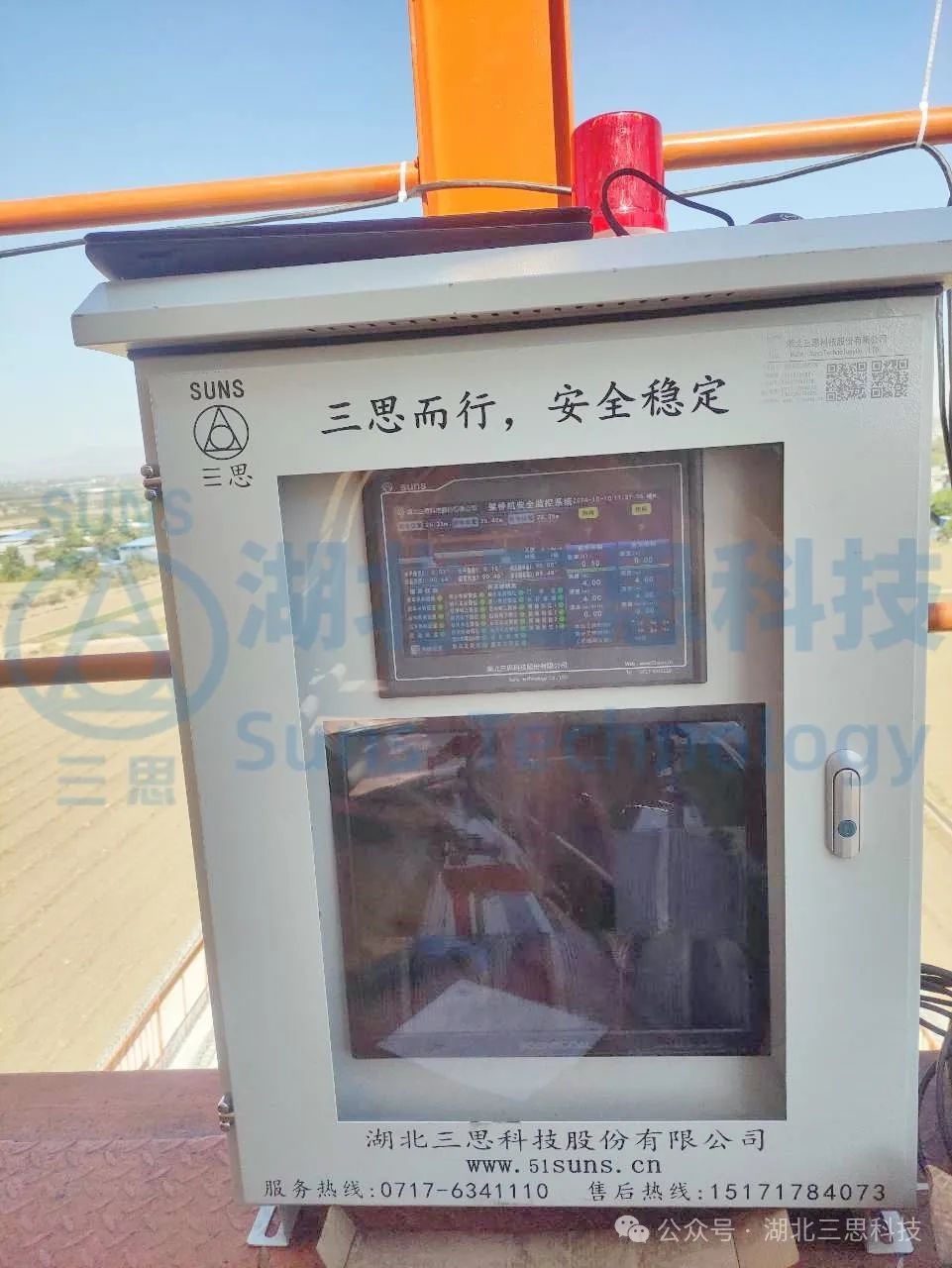

    ▲监控主机及显示屏现场安装完工图展示。

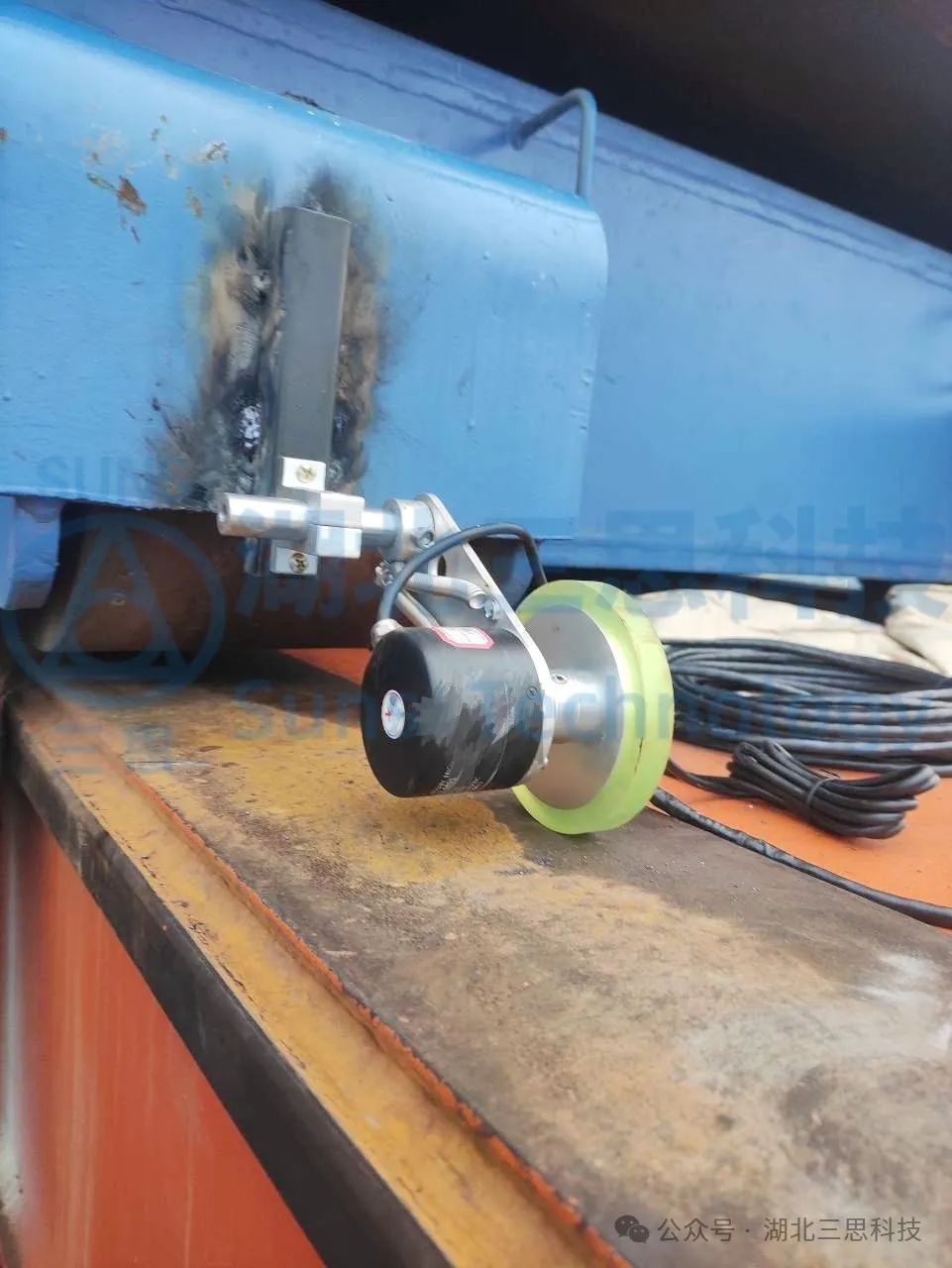

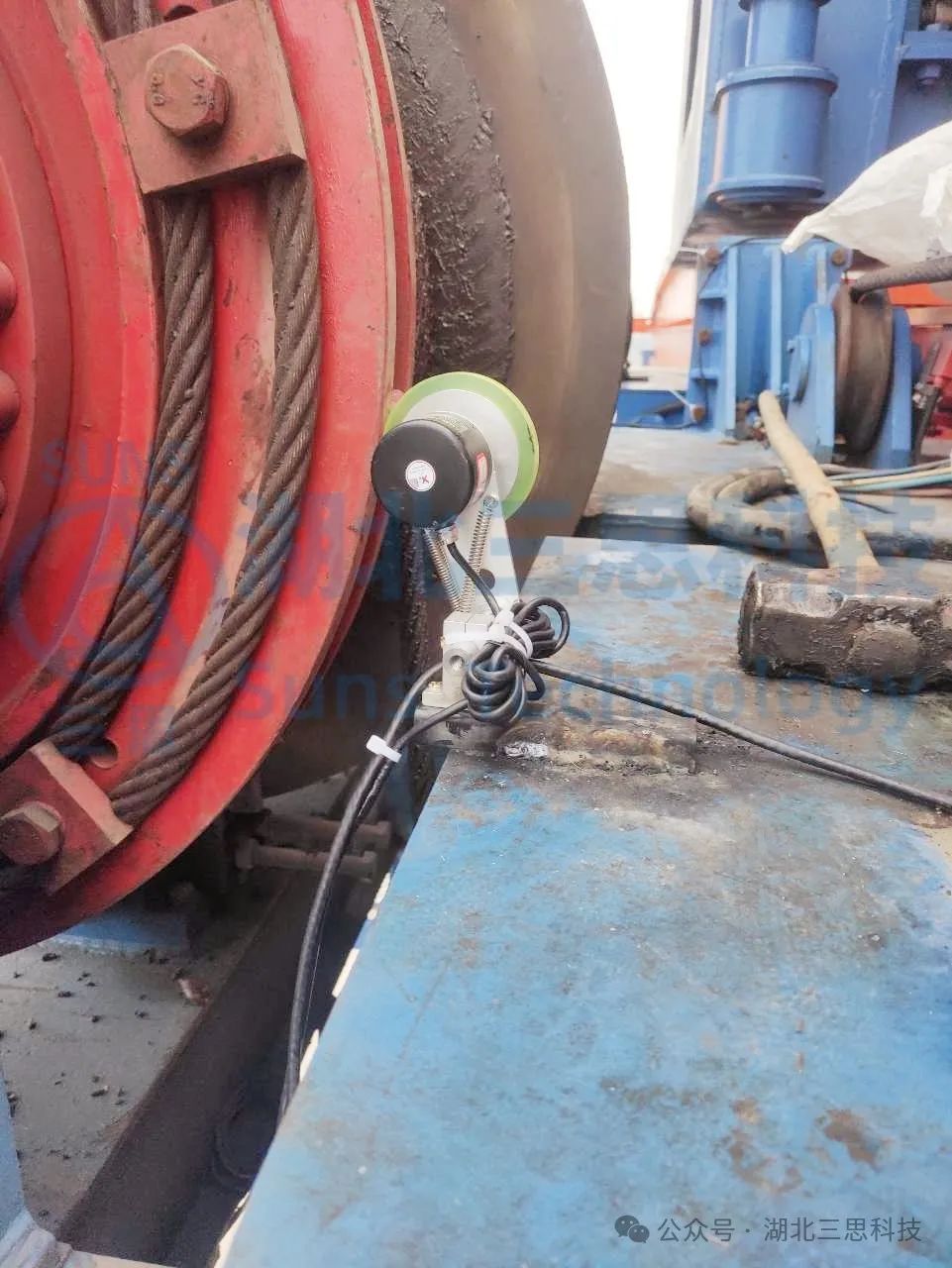

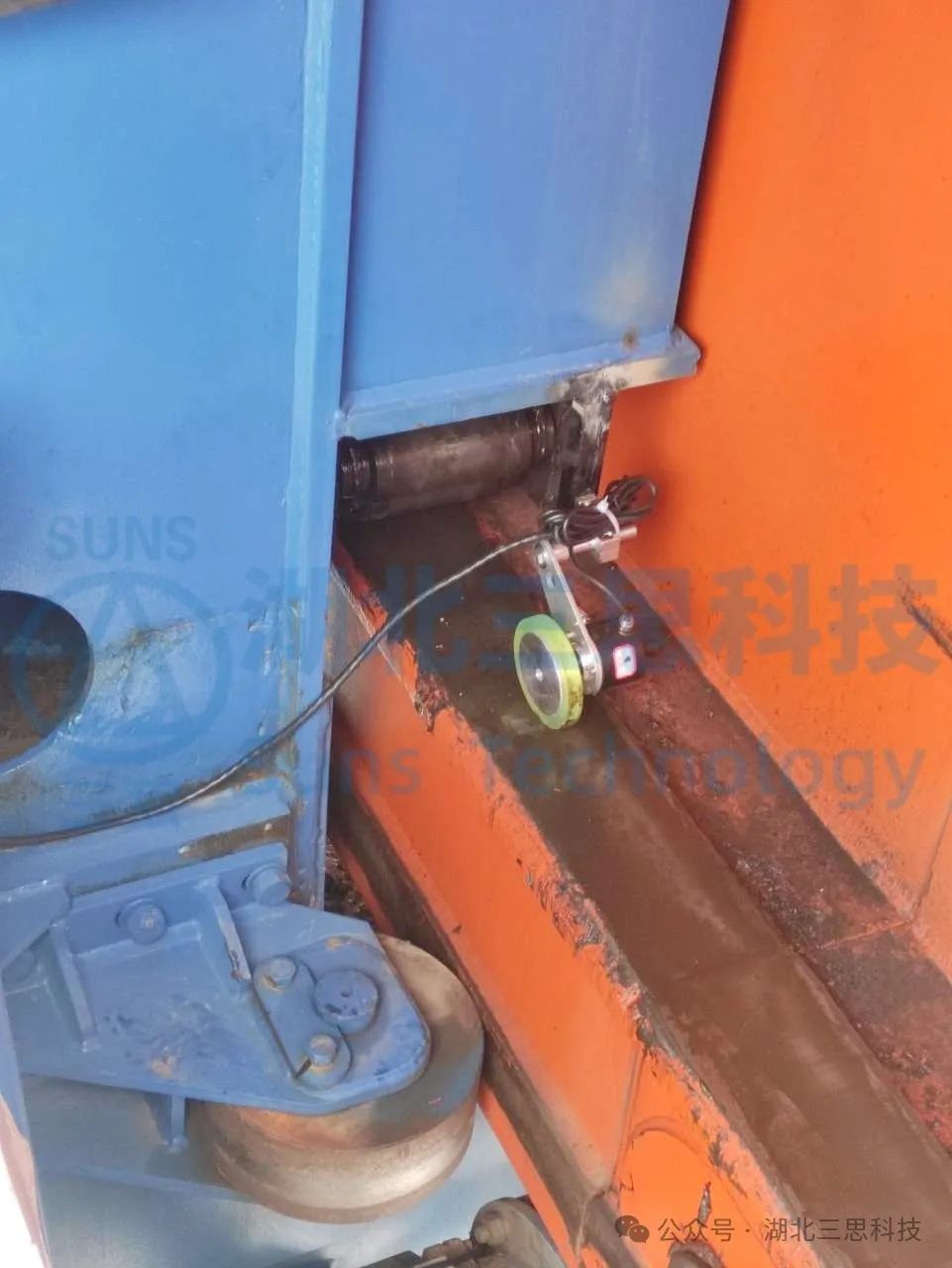

    ▲行程编码器现场安装完工图（局部）展示。

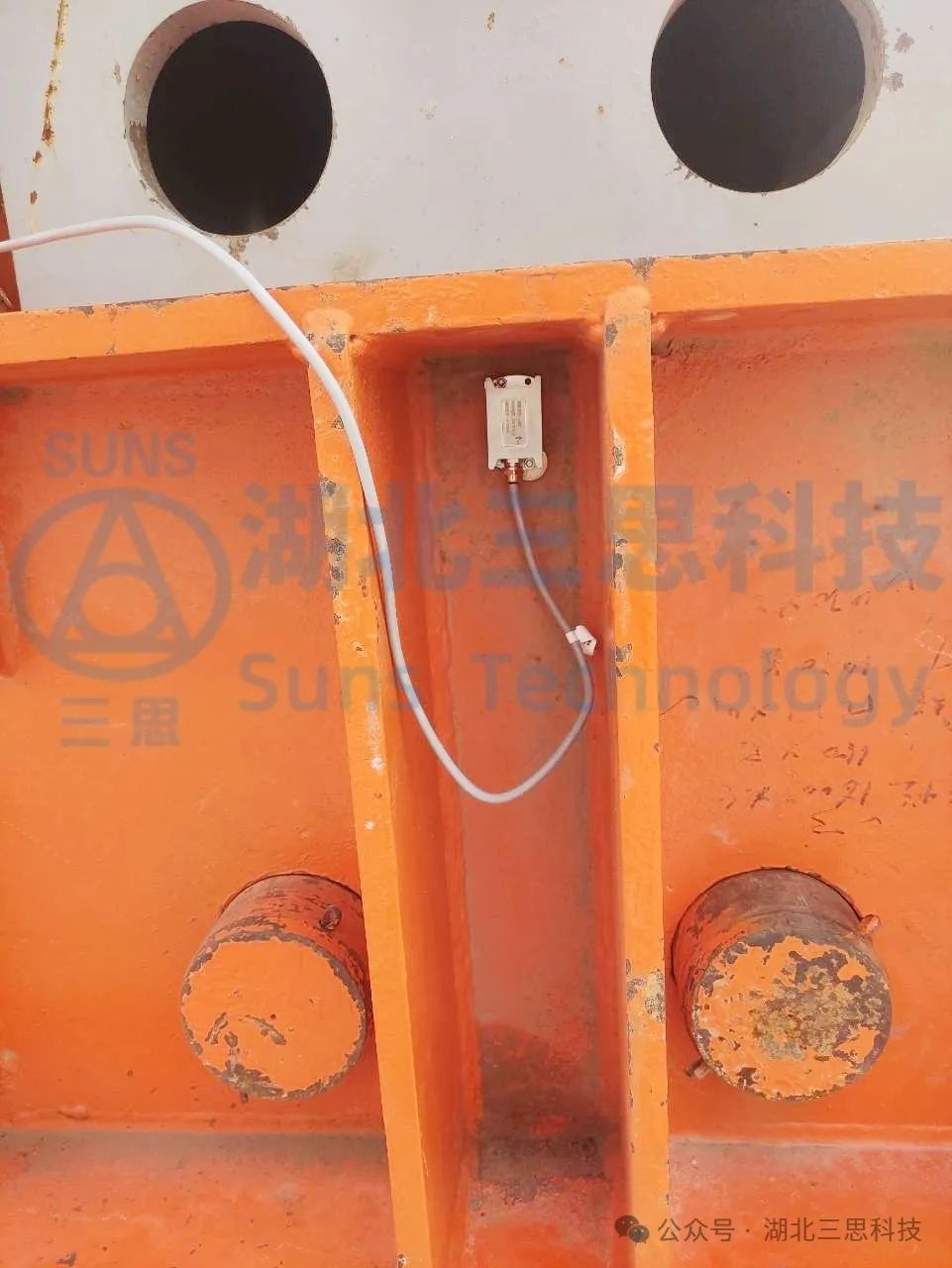

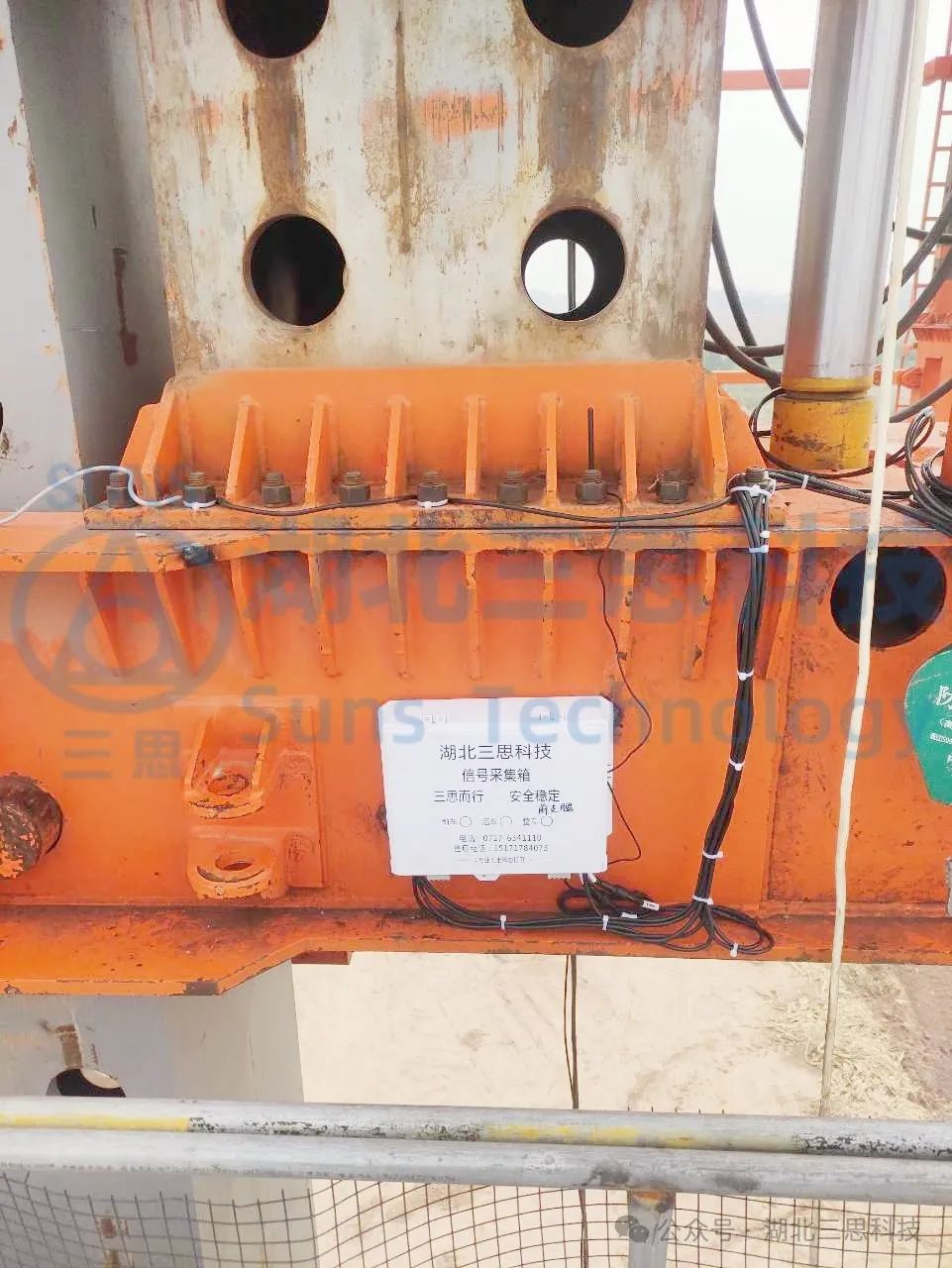

    ▲信号采集盒现场安装完工图（局部）展示。采用户外防水盒，内部安装的为信号采集模块。

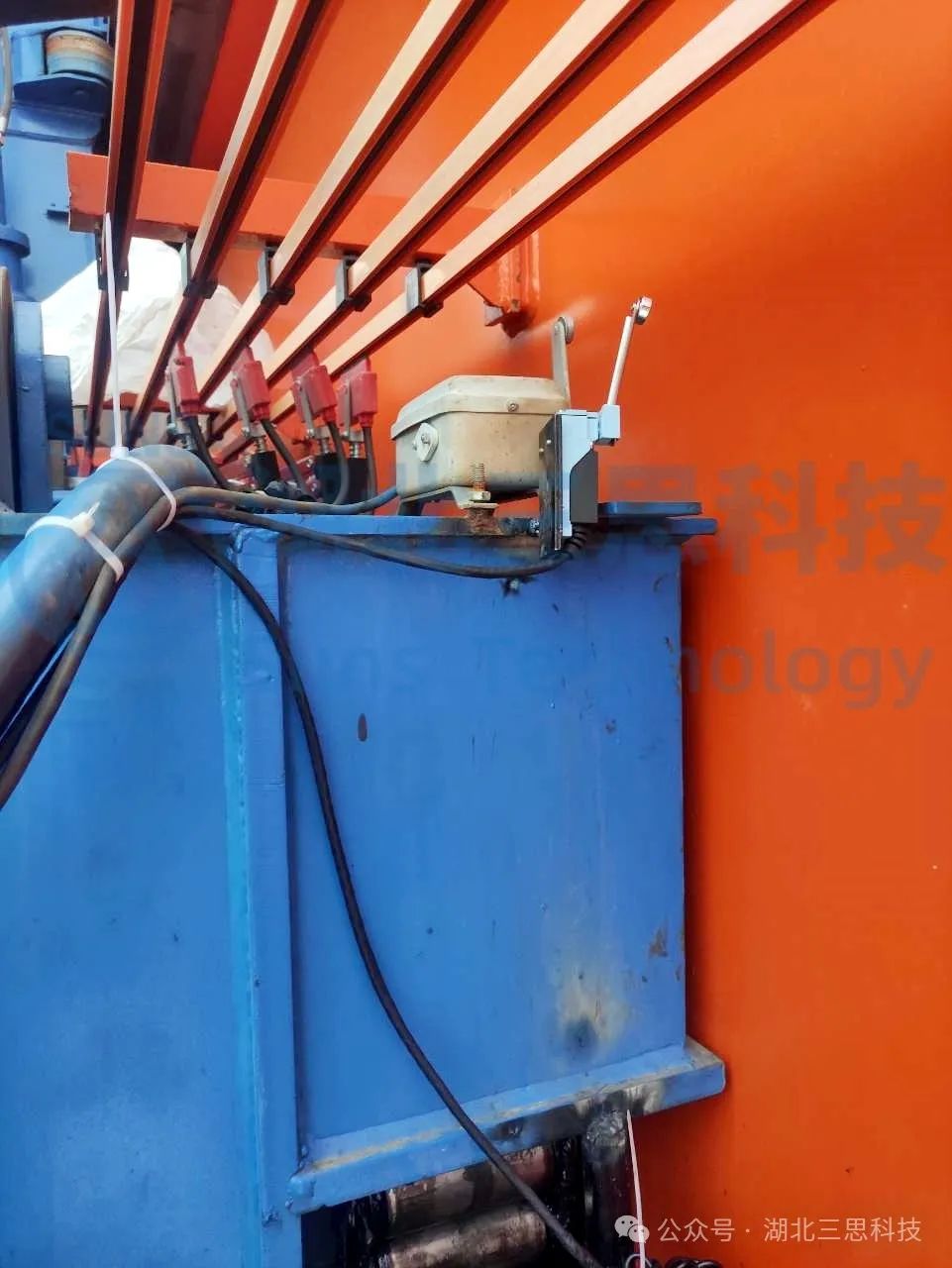

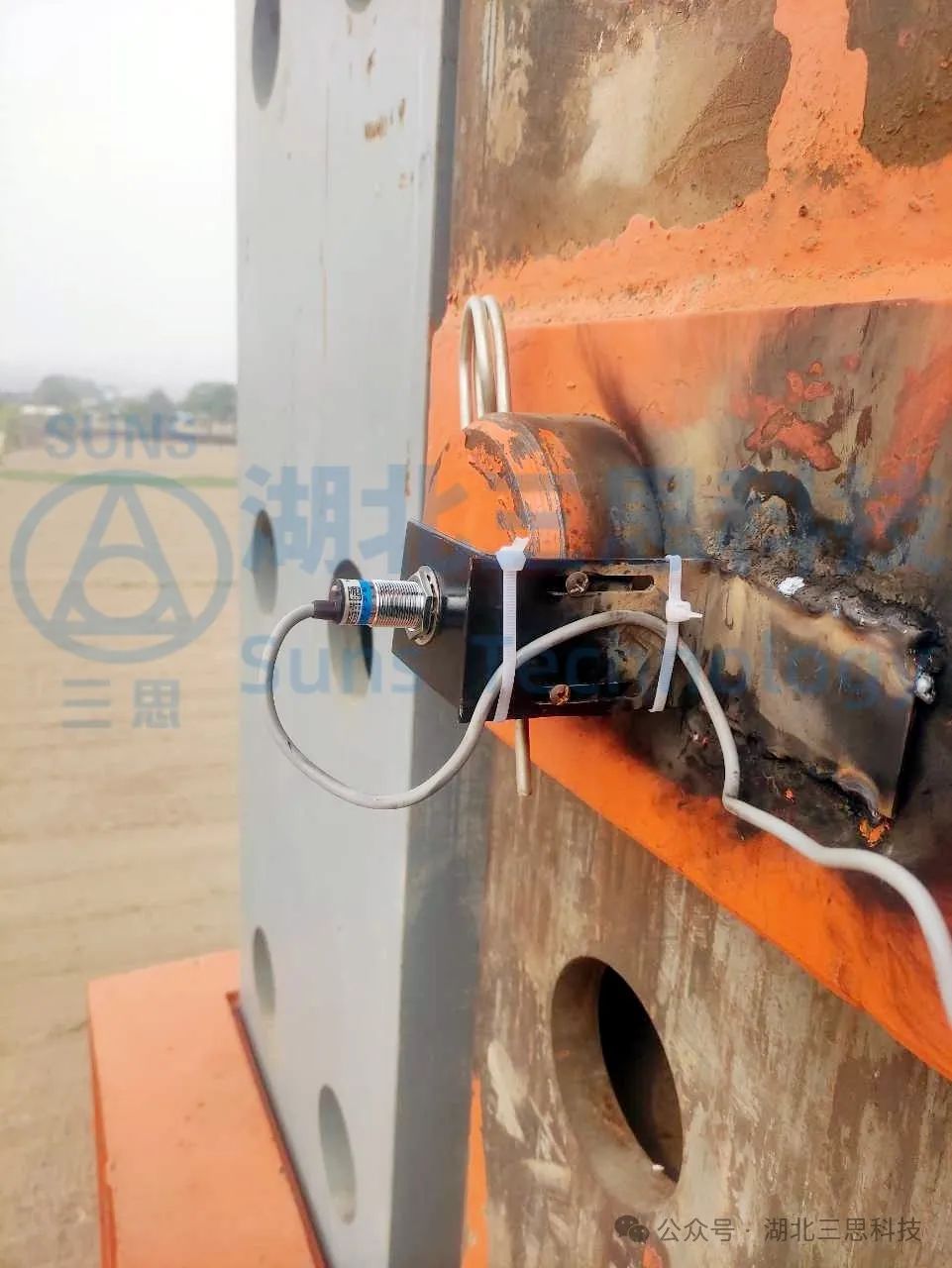

    ▲行程限位开关现场安装实拍图（局部）展示。

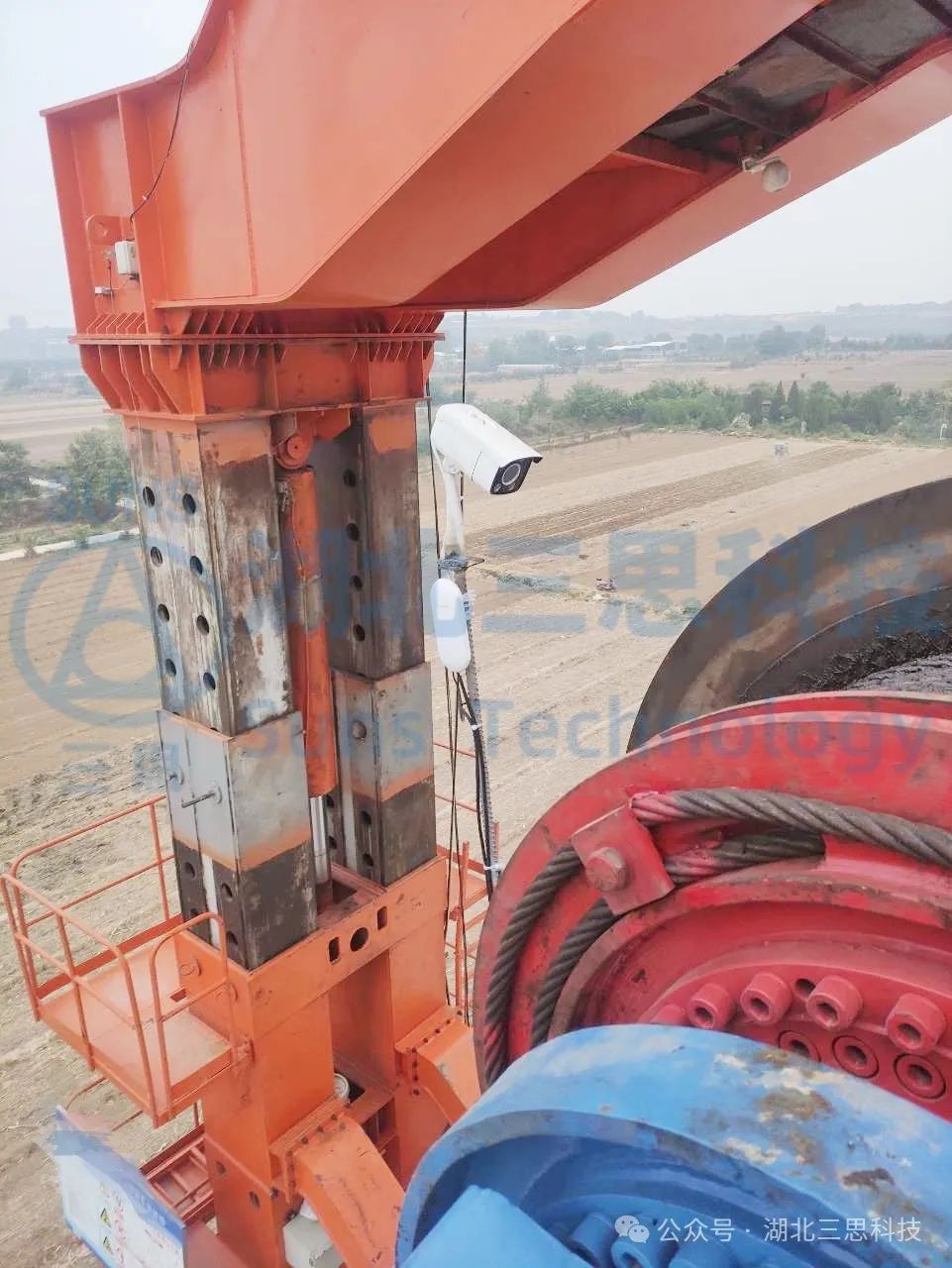

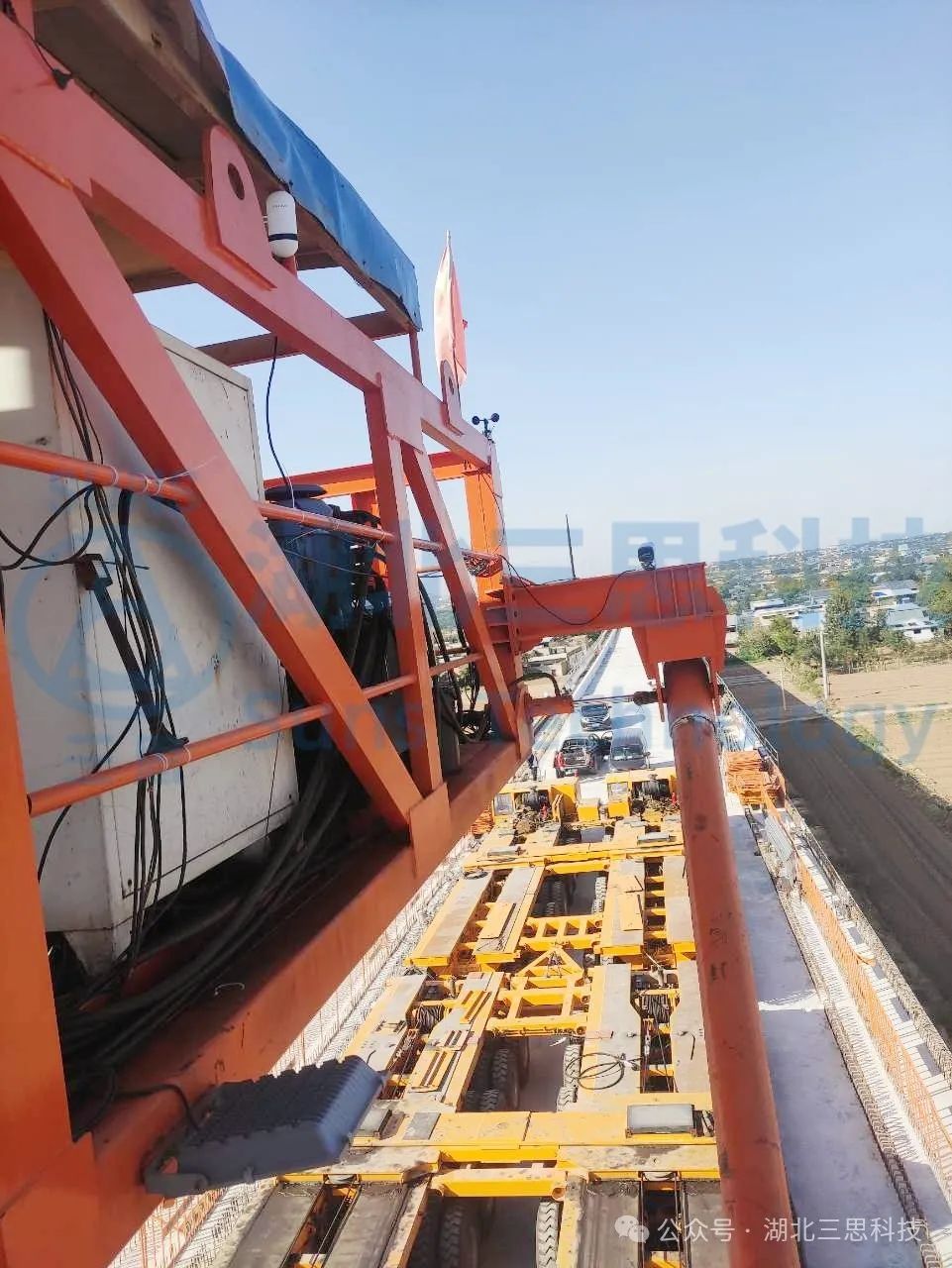

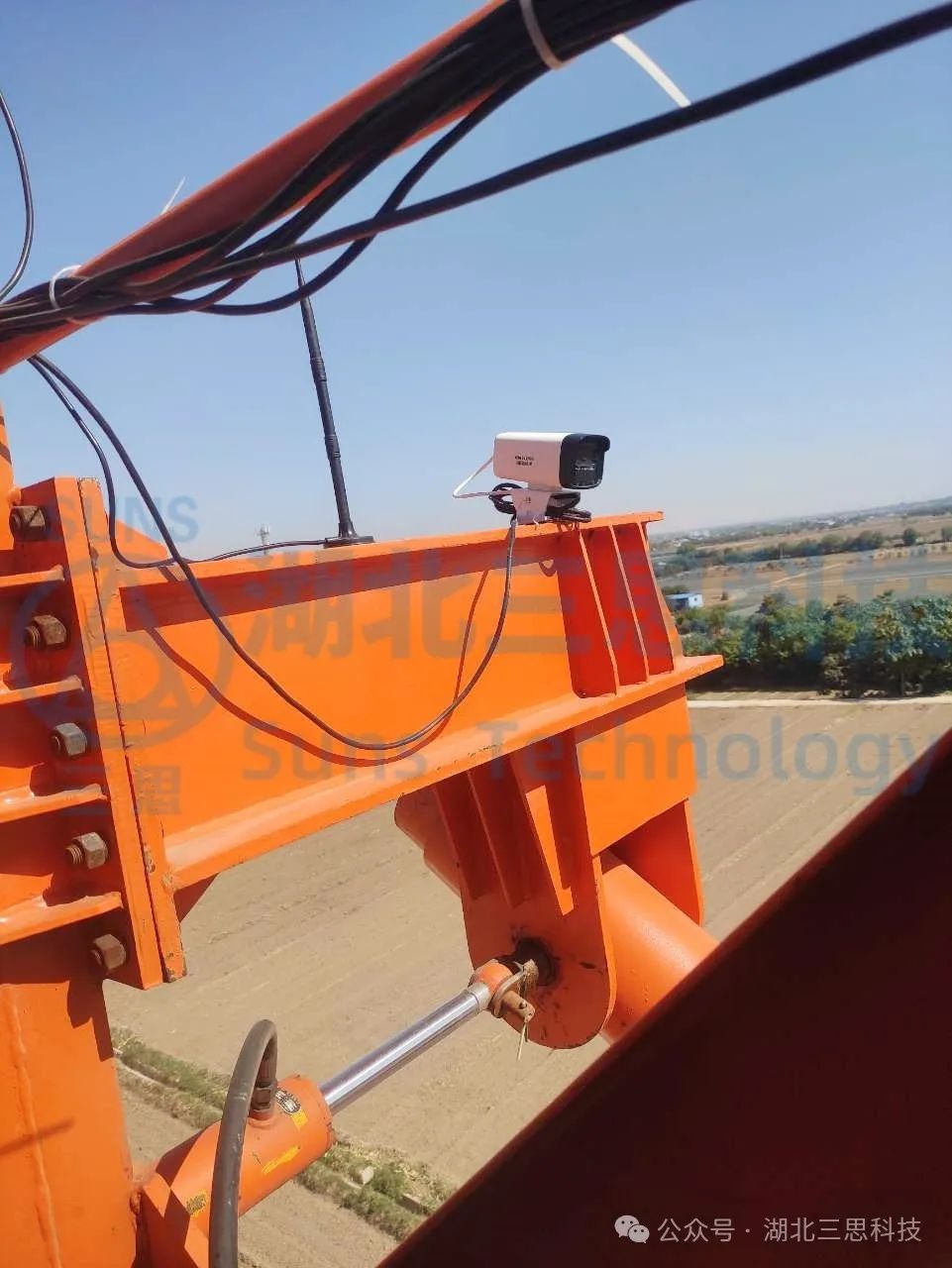

    ▲高清摄像头及风速传感器现场安装完工图（局部）展示。

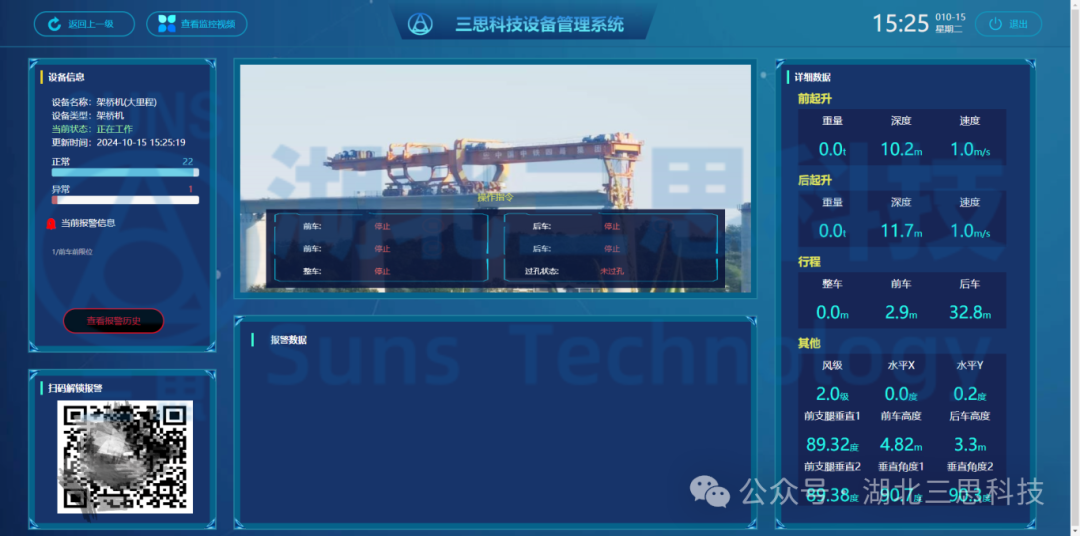

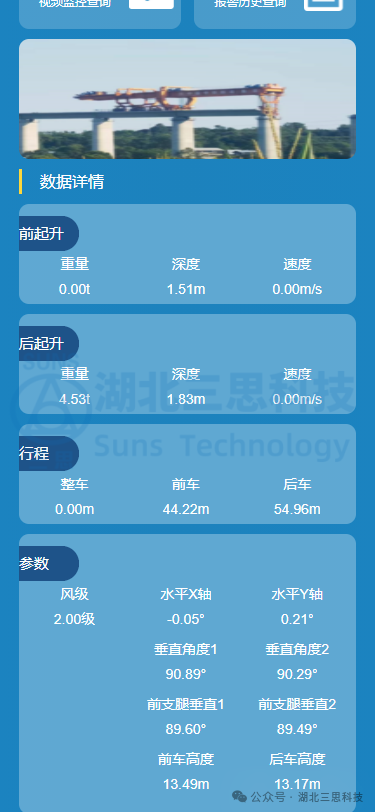

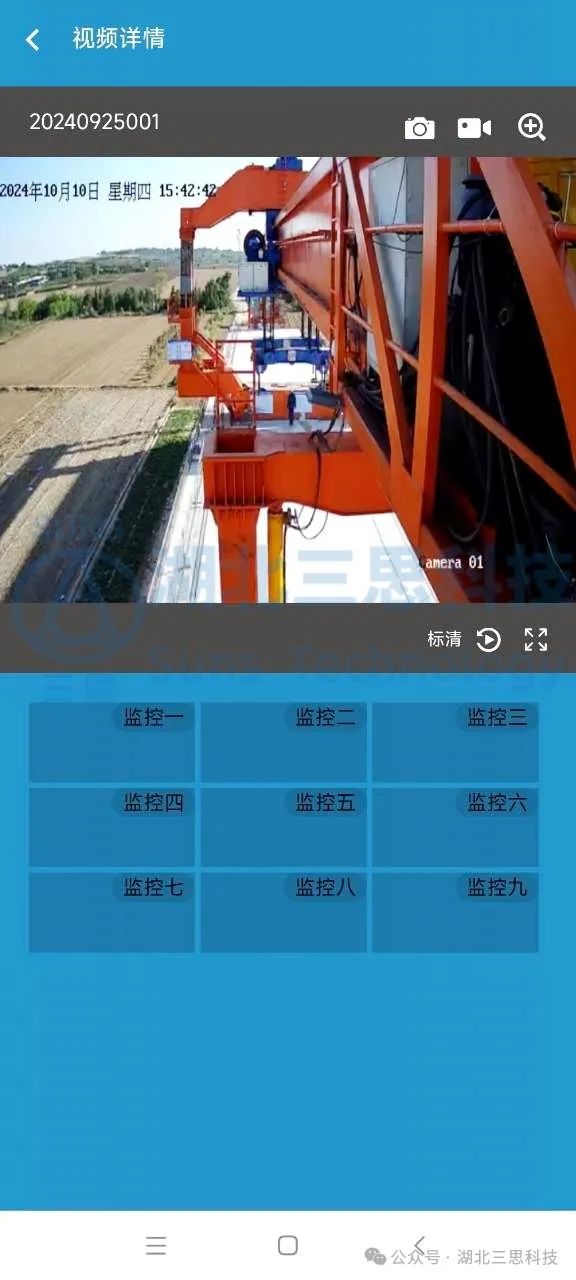

    ▲手机app可远程查看设备数据。



    2、新增功能


    01重大隐患短信提醒


    现场出现重大隐患情况时，主机通过4G路由器上传短信提醒管理人员现场架桥机施工的重大隐患情况并控制架桥机止停，只有管理人员通过扫后台提供的二维码，才可解锁现场架桥机，重新开始施工。重大隐患有：1、前天车限位失效 ；2 、前支腿垂直度报警；3、风速过大。



    02钢丝绳乱绳监测

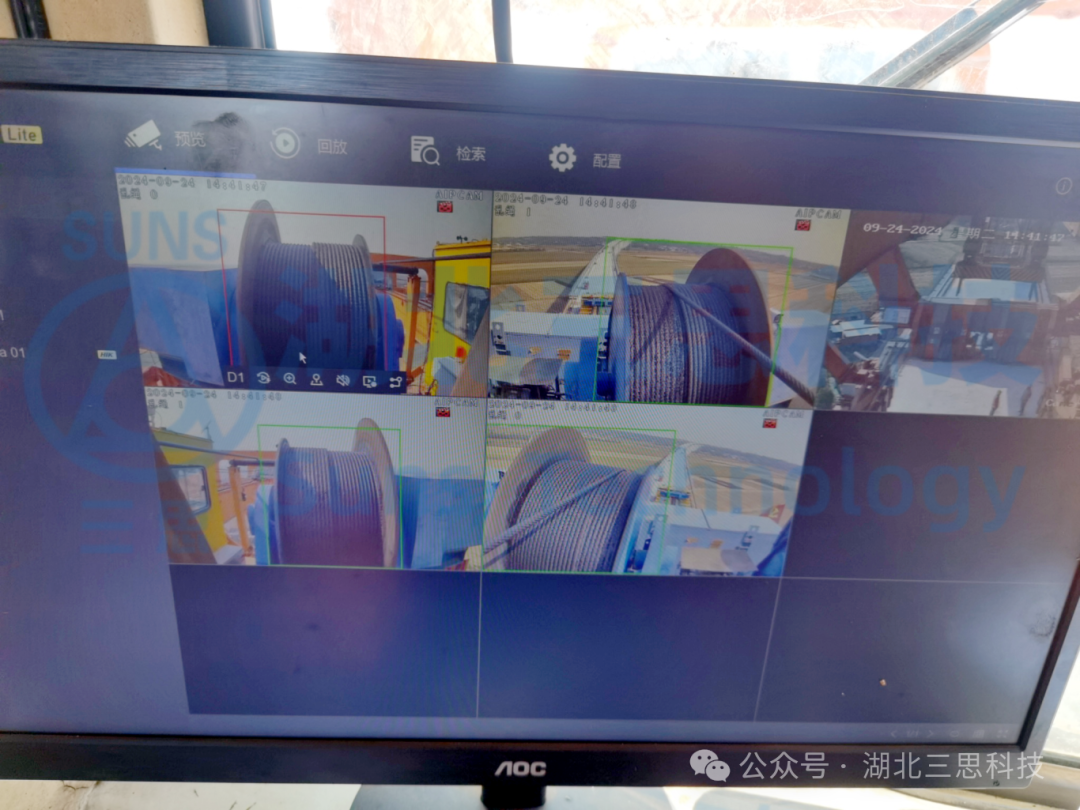

    安装AI摄像头监控卷扬机的钢丝绳排绳情况，在显示器上可显示钢丝绳乱绳情况，若出现乱绳，显示提示现场人员检查。


    03轴销到位监测






    用对前支腿的轴销到位进行监测，轴销穿销确定到位智能传感器触发后将信号传输到主机上，若未到位则在主机上显示未到位提示现场人员。




    04 轴销到位监测



    在天车位置安装高精度编码器，监测天车在轨道的位置，有断电记忆功能。当前天车在吊梁状态时，天车需到设置的位置才可吊梁。若未到位置就吊梁，主机发出报警提醒现场人员重新调整前天车位置。


    05 前支腿倾斜监测



    在前支腿位置安装倾角传感器，监测前支腿的倾斜度，当前支腿倾斜度较大时，主机发出报警提醒现场人员重新调整前支腿从而达到垂直情况。


    3、系统特点及优势




    ◆符合《起重机械安全监控管理系统国家标准》的相关要求；

    ◆支持重量、高度、行程、风速、垂直、水平等数据监控及预警，实现起重机的全方位保护；

    ◆配备高清视频监控系统；

    ◆具备开机自检功能及一键解除报警功能；

    ◆具备 “黑匣子”功能，储存内存有16G，历史数据保存高达3年，支持USB接口导出或蓝牙发送；

    ◆整套系统采用无线通讯模式，完美实现数据互通互换；无线通讯模式安装简单、拆卸快速；

    ◆主机采用安卓操作系统，操作界面简洁美观，方便客户使用；

    ◆整机采用上下位机通讯的方式，将显示与采集控制分开，提高系统的稳定性。
