新疆第一现场丨架桥机安全监控系统解决方案
2023年4月13日，由湖北三思科技承接的新疆现场架桥机安全监控管理系统通过工程验收并正式交付使用。本次方案使用的是湖北三思科技自主研发的SSL-CB型架桥机安全监控管理系统。
项目背景：
乌尉高速是南疆第一条出疆的高速公路大通道，由G0711线乌鲁木齐至尉犁、G0711线尉犁至35团、G0711线35团至若羌、G0612线依吞布拉克至若羌、S254尉犁至且末五个子项目组成，是国家高速公路G0711乌鲁木齐至若羌的组成部分。G0711线乌鲁木齐-尉犁项目全线采用高速公路标准建设，双向四车道;尉且公路连接尉犁县和且末县，位于天山南坡与阿尔金山北麓之间的塔里木盆地，穿越塔克拉玛干沙漠腹地，全长约334公里，其中沙漠路段307公里，是目前世界上在建里程最长、流动沙丘分布最广、施工条件最恶劣、施工难度最大的沙漠公路。该项目是新疆六横六纵中第三纵——阿勒泰—乌鲁木齐—库尔勒—若羌的重要组成部分，也是国家公路网规划的重要组成部分。
乌尉高速公路的修建将打通天山南北疆交通运输屏障，推动新疆丝绸之路经济带核心区建设、促进南北疆经济发展和区域优势资源开发。
本架桥机安全监控管理系统由视频监控系统和安全监控系统组成。起重机现场实时作业数据和视频，可通过Internet网络传输至远端服务器，以便随时察看分析。
存储在服务器的作业数据，能够反映架桥机工作状况，如作业周期、超载情况、各行程高度是否超范围等。通过分析一段时间内的数据形成各作业报表，以帮助作业调度和管理。
▲架桥机安全监控系统结构图

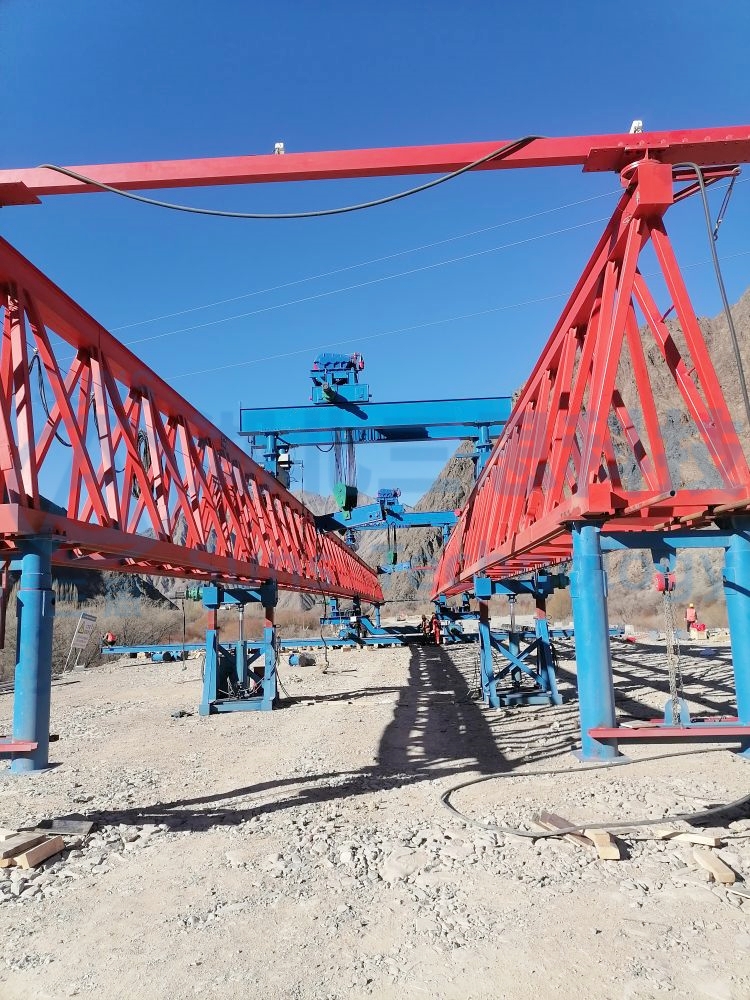

安装完工实拍图

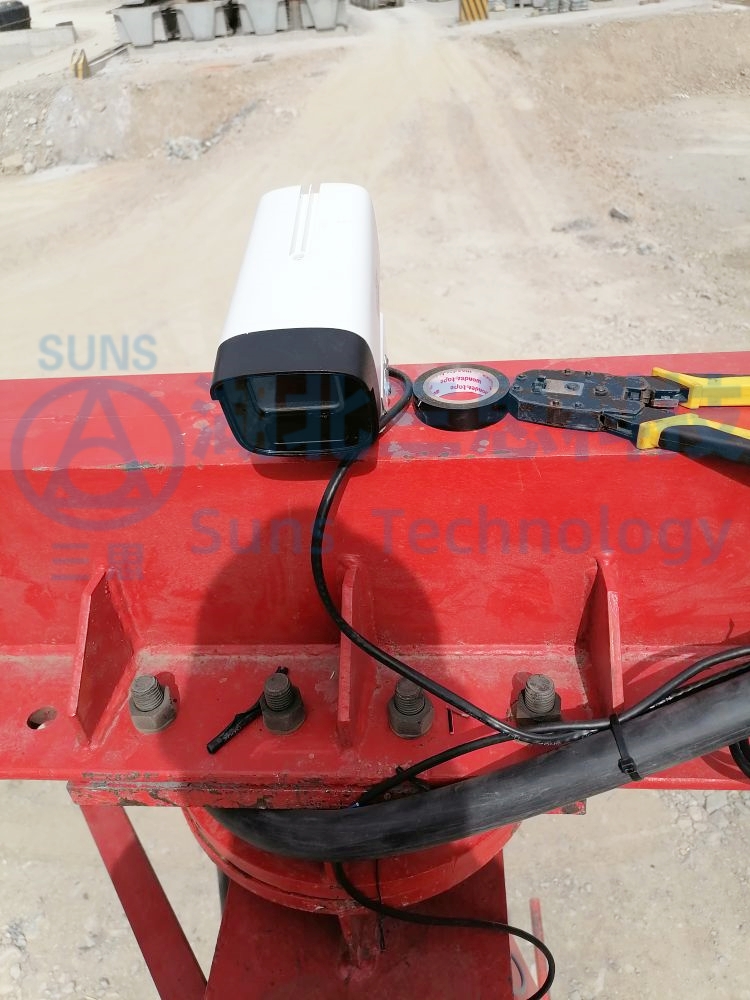

视频监控摄像头安装实拍图
视频监控系统监测架桥机的过孔状态、架梁状态、运梁车同步状态，视频显示器放置于驾驶室中或者主机电箱内，给驾驶员带来更加宽广的操作视野，提高了架桥机操作便捷性。
部分传感器安装实拍图

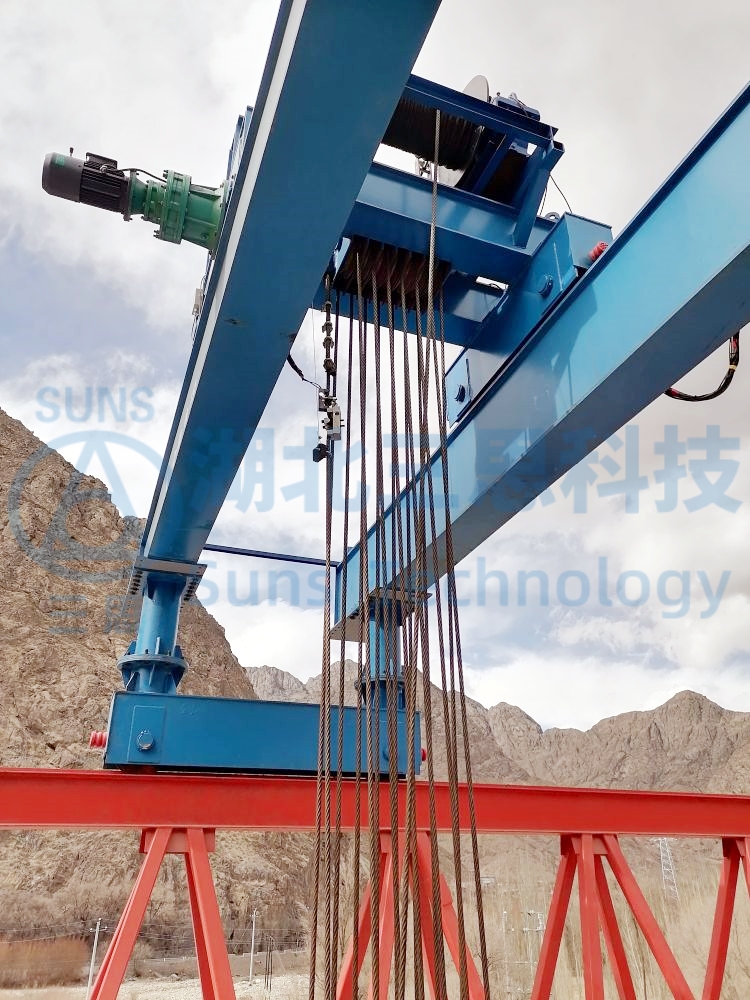

▲旁压式重量传感器安装实拍图

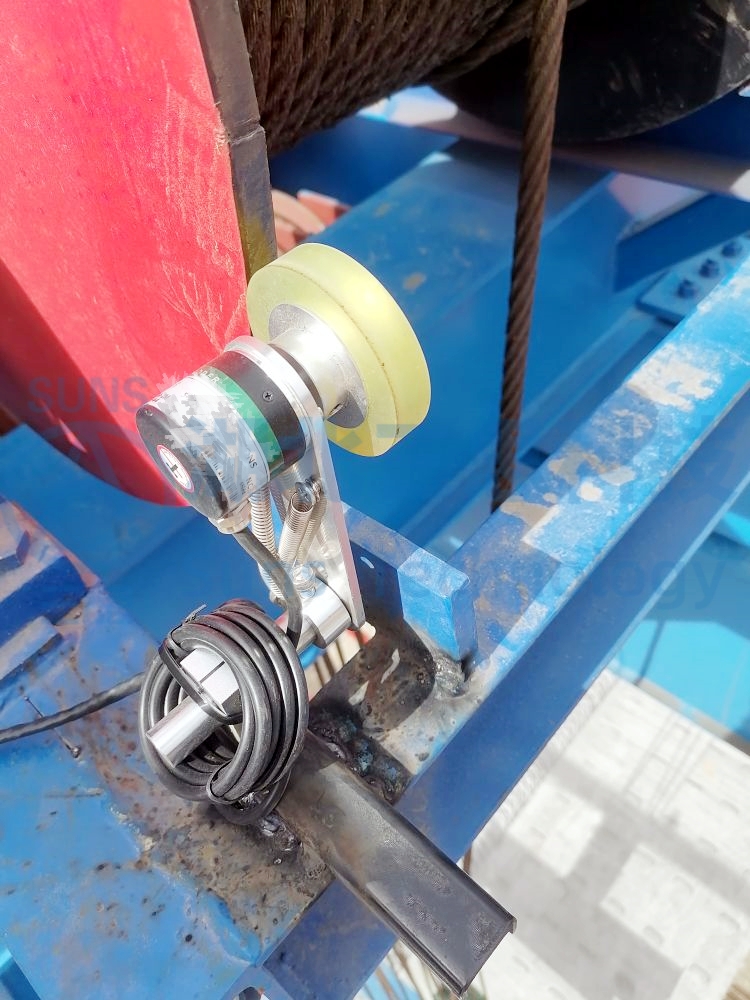

▲行程编码器安装实拍图

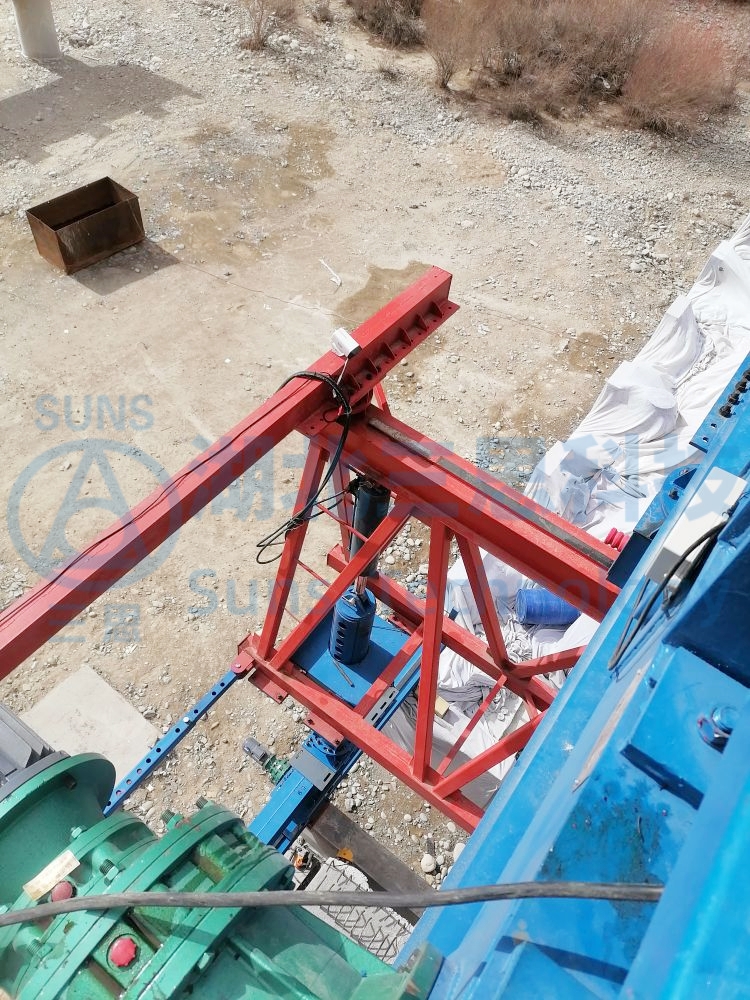

▲行程限位器安装实拍图
架桥机安全监控系统终端显示器实拍图

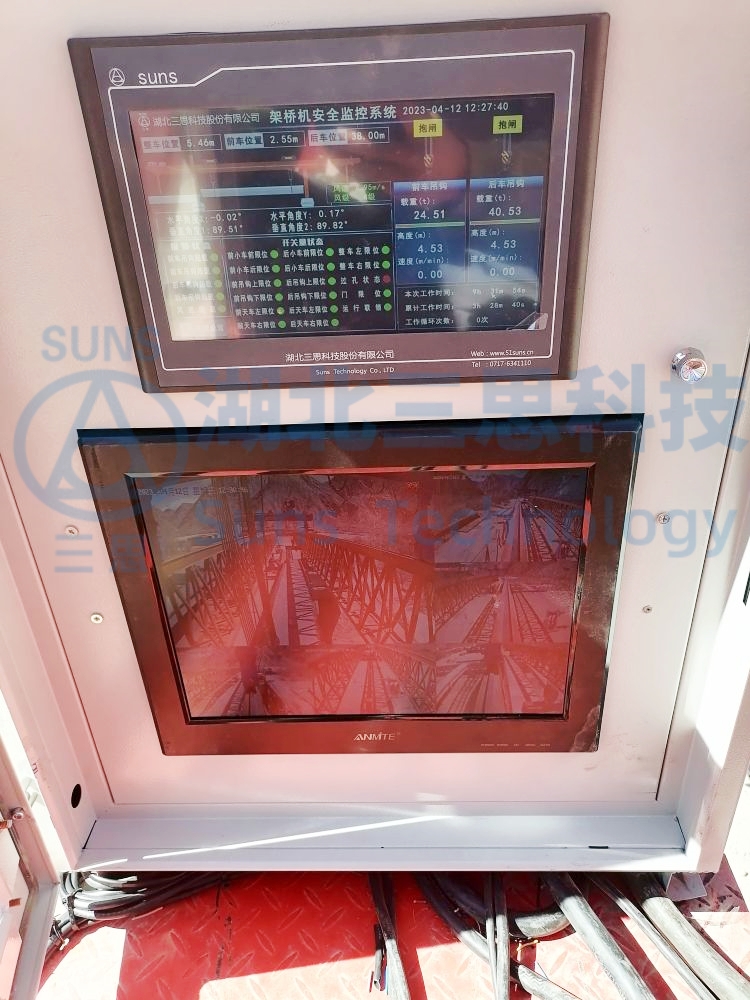

▲架桥机安全监控管理系统终端显示器实拍图
安全监控系统监测架桥机的运行行程数据，起升高度数据，限位数据，操作指令数据以及输出控制点位，可以全方位掌握门机的实时运行状况，提高了操作的安全性。
▲架桥机安全监控管理系统视频监控实拍图

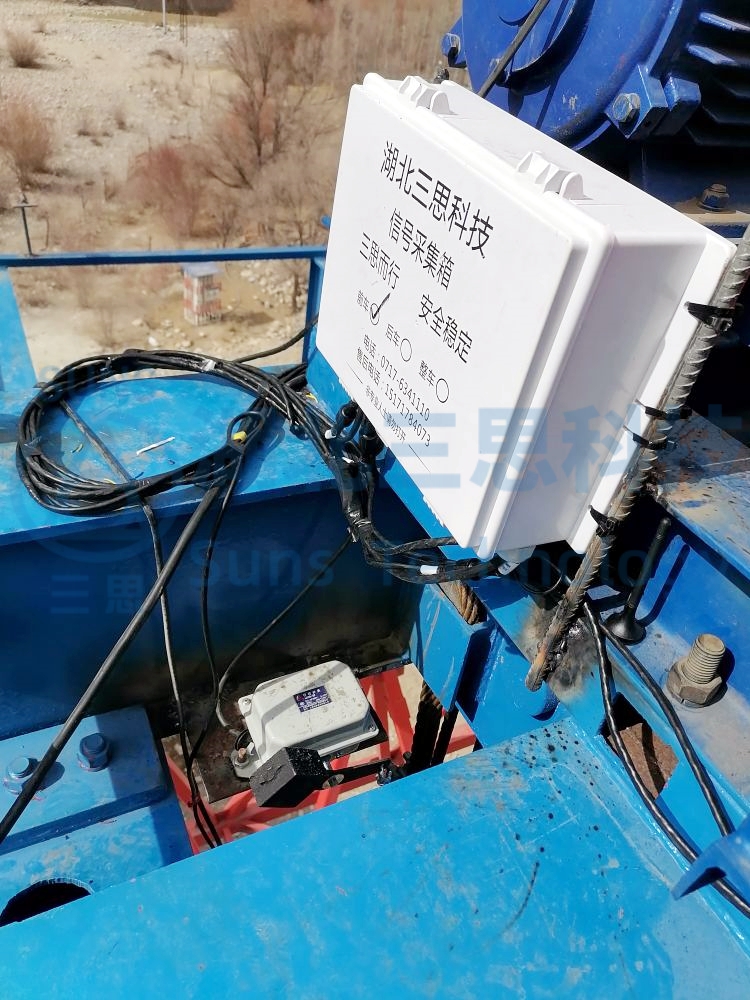

▲架桥机安全监控管理系统信号采集箱安装实拍图
