上乌角特大桥缆索吊智能集中控制系统亮相试吊并取得圆满成功

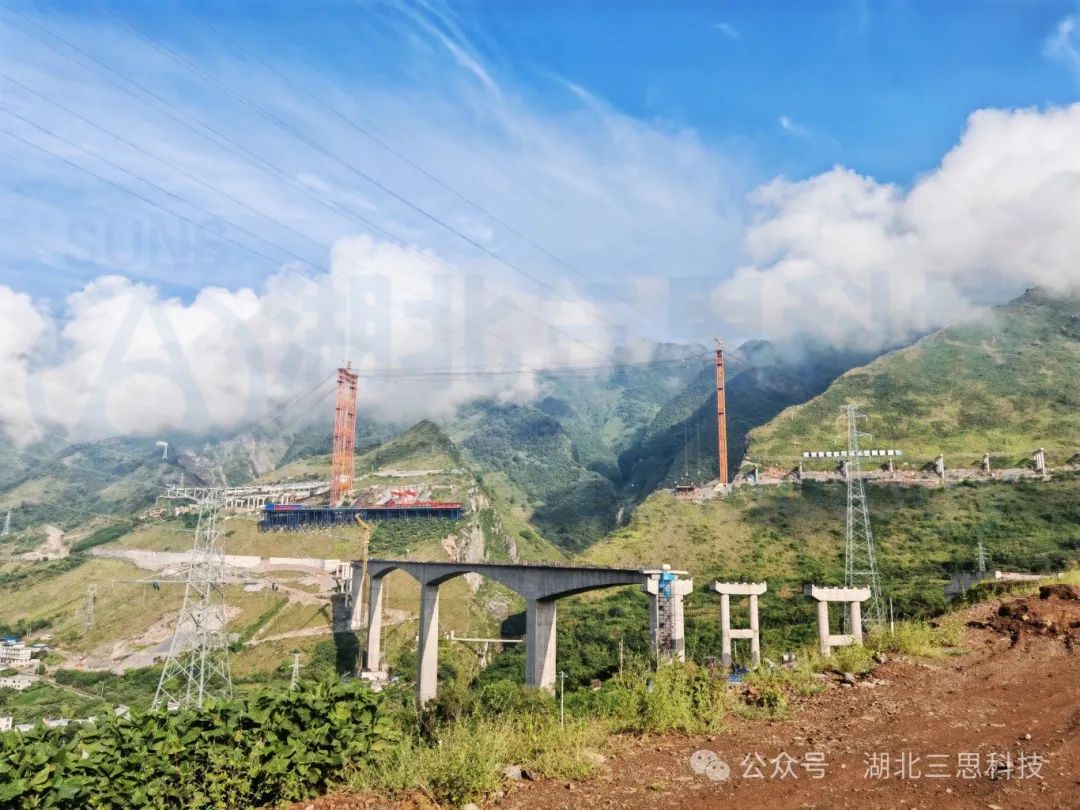

上乌角特大桥位于四川省凉山彝族自治州雷波县境内，为钢管混凝土中承式拱桥。上乌角特大桥主桥为332.5m的中承式钢管混凝土拱桥，拱圈首创采用左右不对称高低拱设计，左侧拱肋净跨径310m，右侧拱肋净跨径306m，分别由4根φ800mm的钢管混凝土弦管组成，内灌C60混凝土。大桥缆索吊装系统跨径组合布置为203m+395.5m+297m，最高塔高155m，设计吊重为90t。

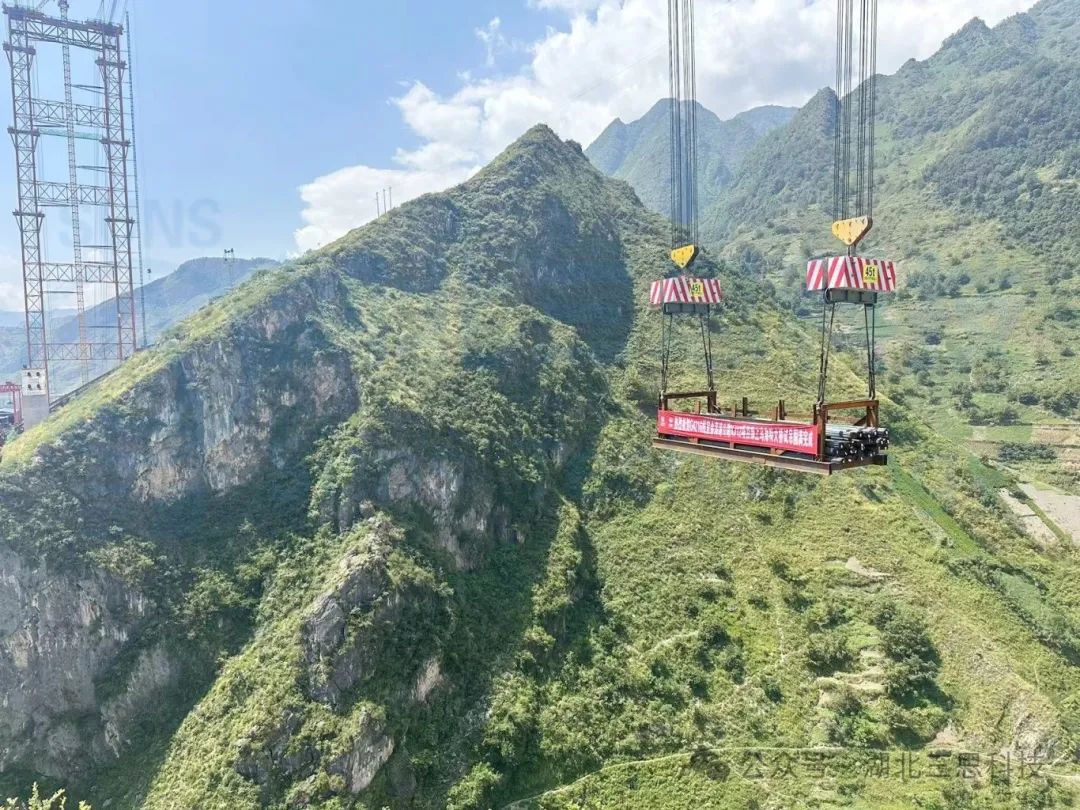

2024年9月15日，上乌角特大桥缆索吊智能集中控制监控系统正式在试吊中亮相。此次试吊采用逐级加载全工况运行的方法。加载程序按四级进行，即设计荷载50%、80%、110%、125%，前三级荷载需完成全高度的垂直运输和全跨度的水平运输，最后一级的荷载只需完成起吊及离地面5m内的垂直运输。



为确保此次试吊的顺利进行，客户多次组织行业专家对缆索吊装系统进行检查验算。同时，我司工程师与现场相关人员在试吊过程中对吊装系统运行情况进行实时观测。



最终，上乌角特大桥缆索系统试吊取得圆满完成，为后续施工提供了可靠保障。


缆索吊智能集中控制监控系统

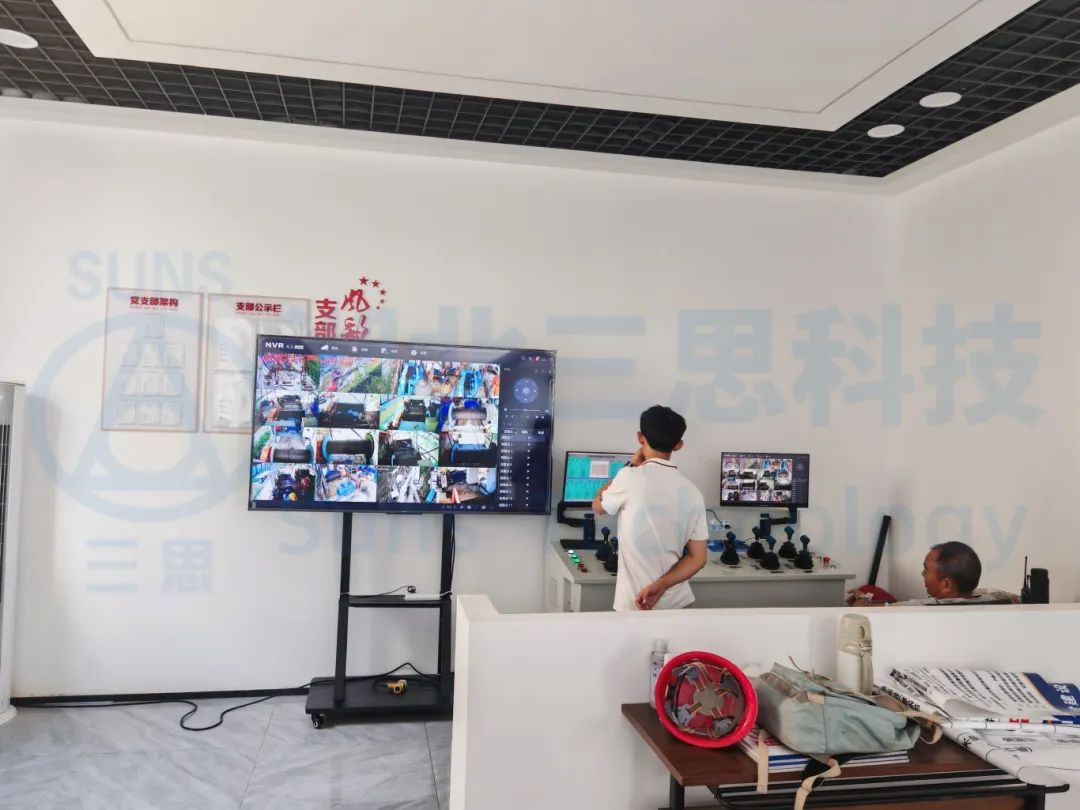

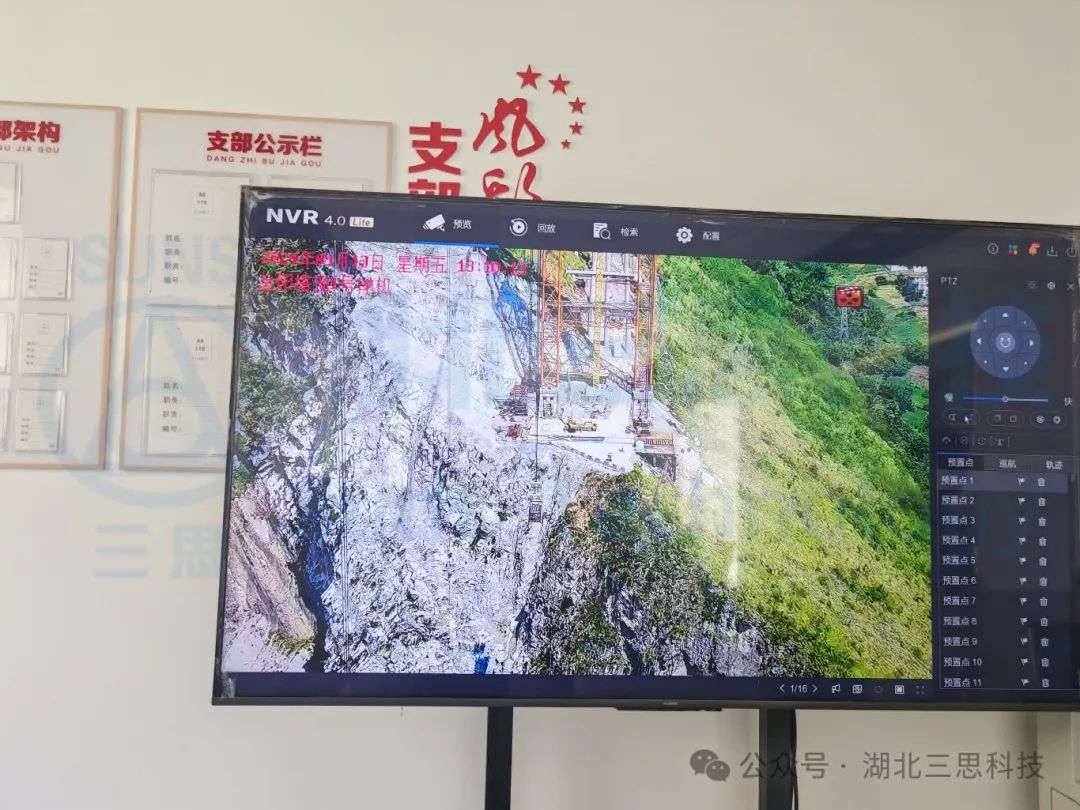

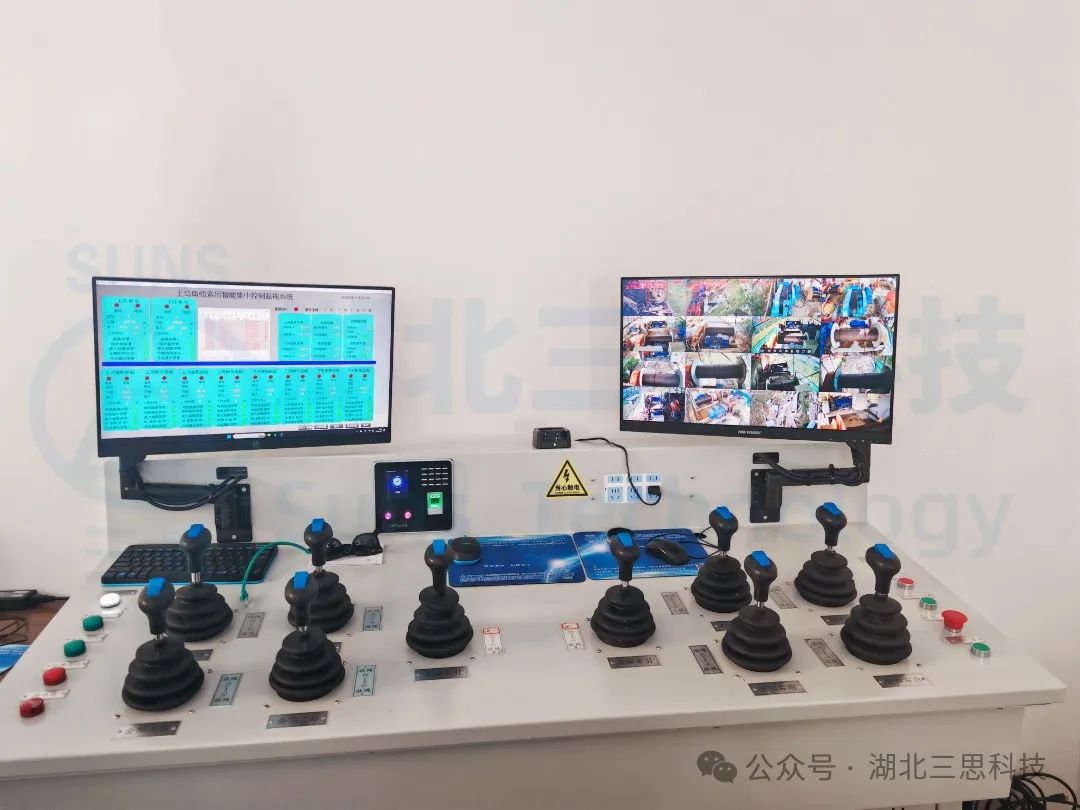

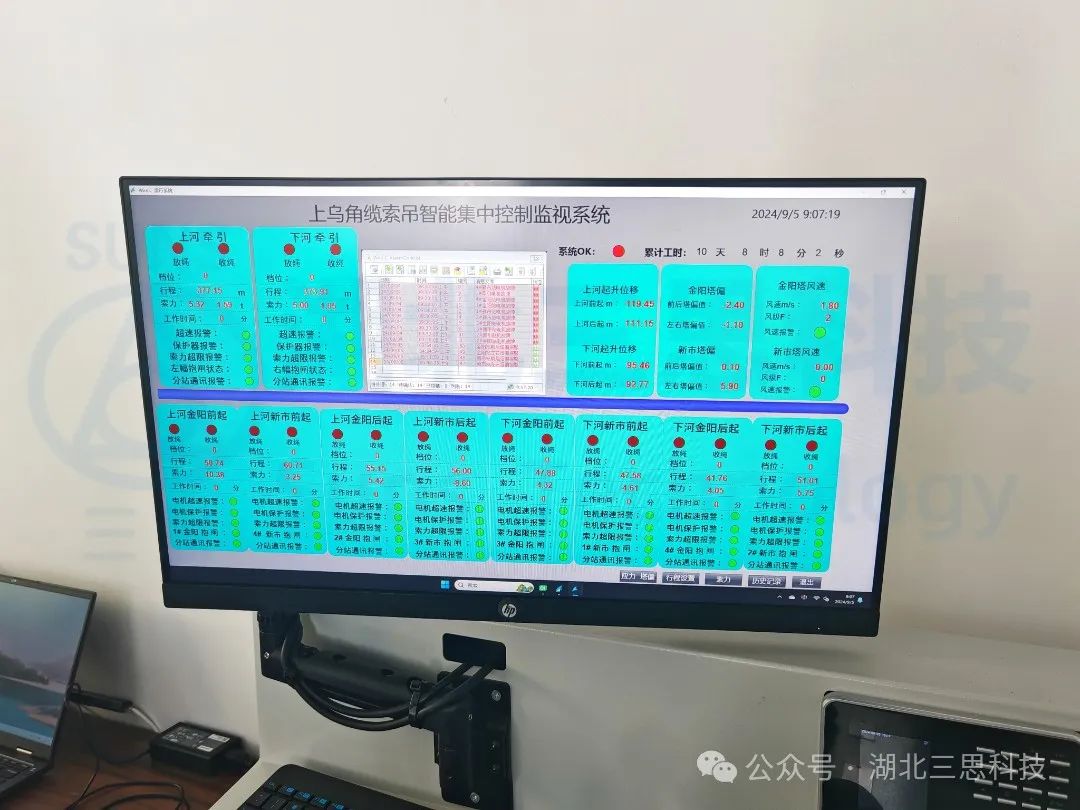

▲操作室内主控柜、显示屏安装完工展示

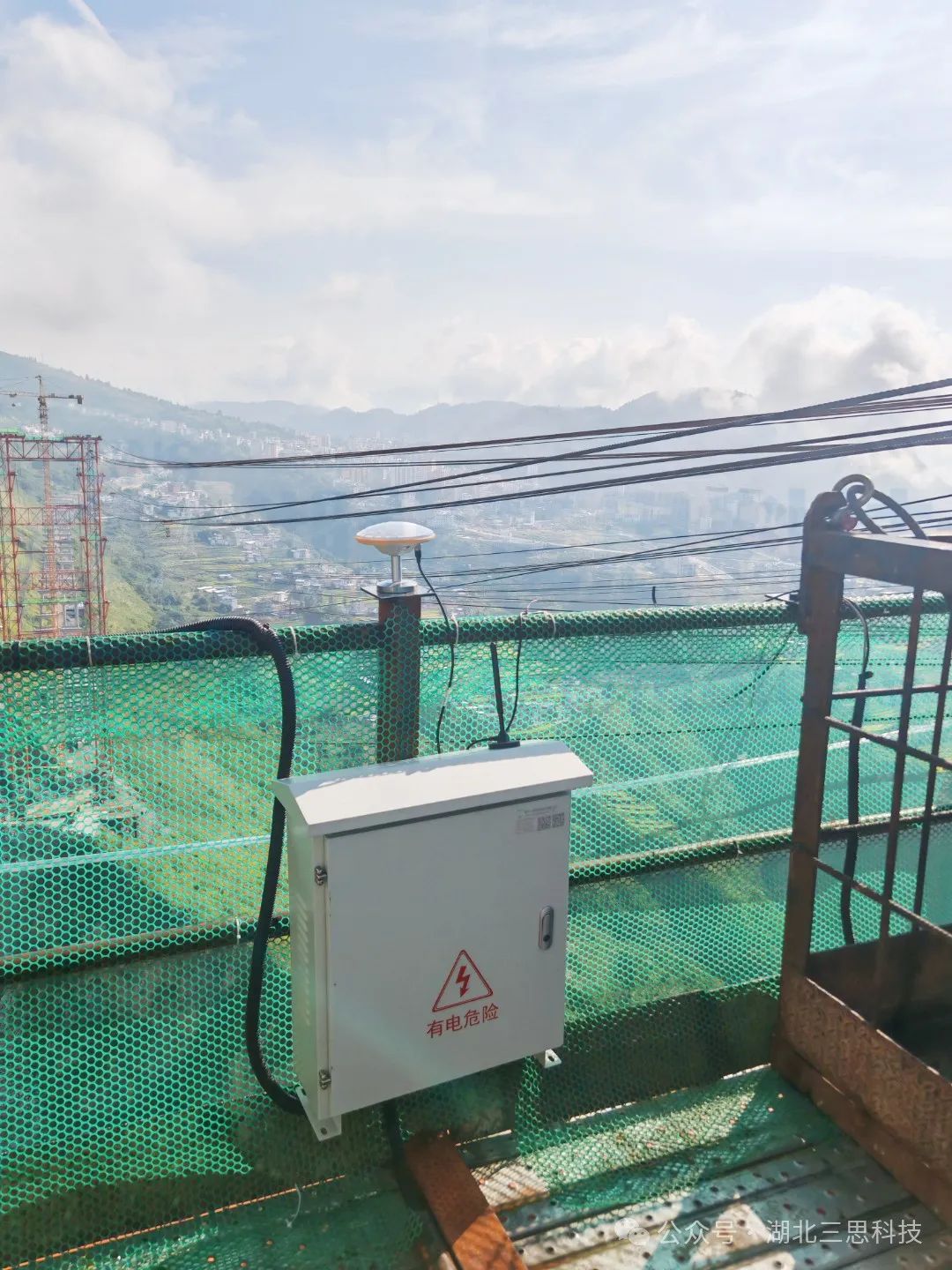

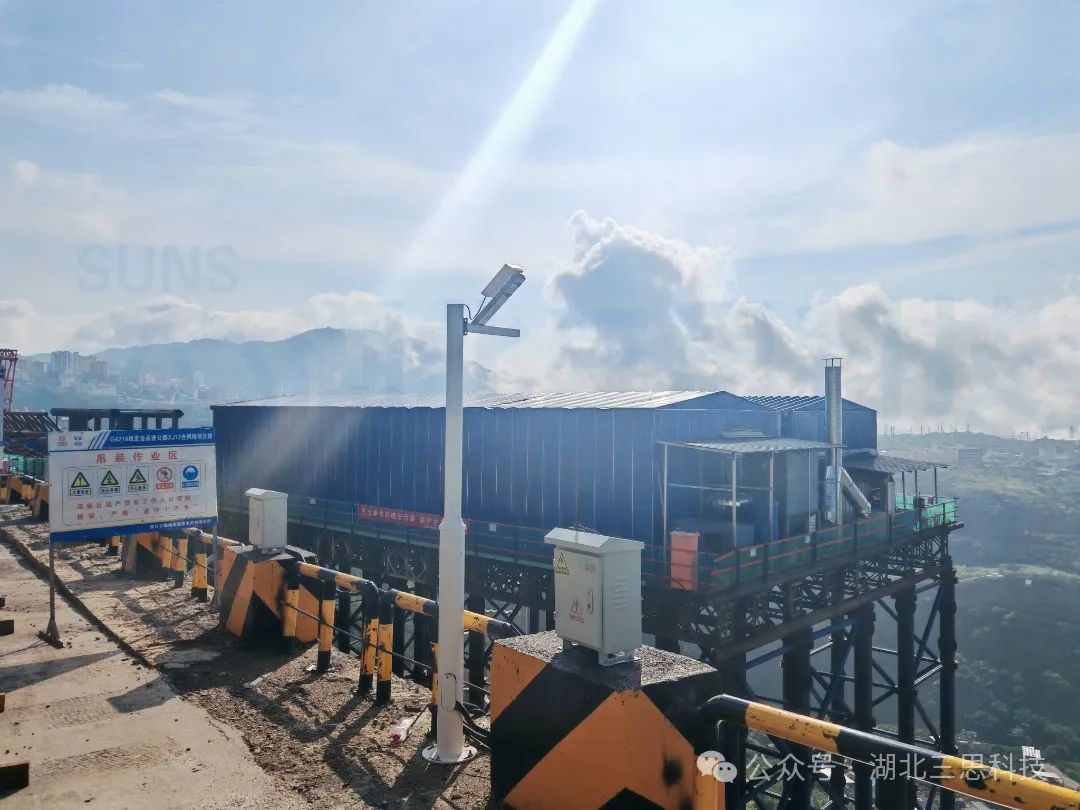

▲户外电气柜、GNSS北斗定位基站、网桥无线传输系统安装完工展示。

在吊具上安装GNSS定位基站，用于监测小车、跑车的运行行程数据。其次，在两岸锚桩位置加装GNSS定位基站，监测锚碇位移的数据；在塔顶安装GNSS北斗定位基站，监测塔身位移数据。以上数据通过PLC系统计算进行计算并实时显示在操作室中的显示屏中。

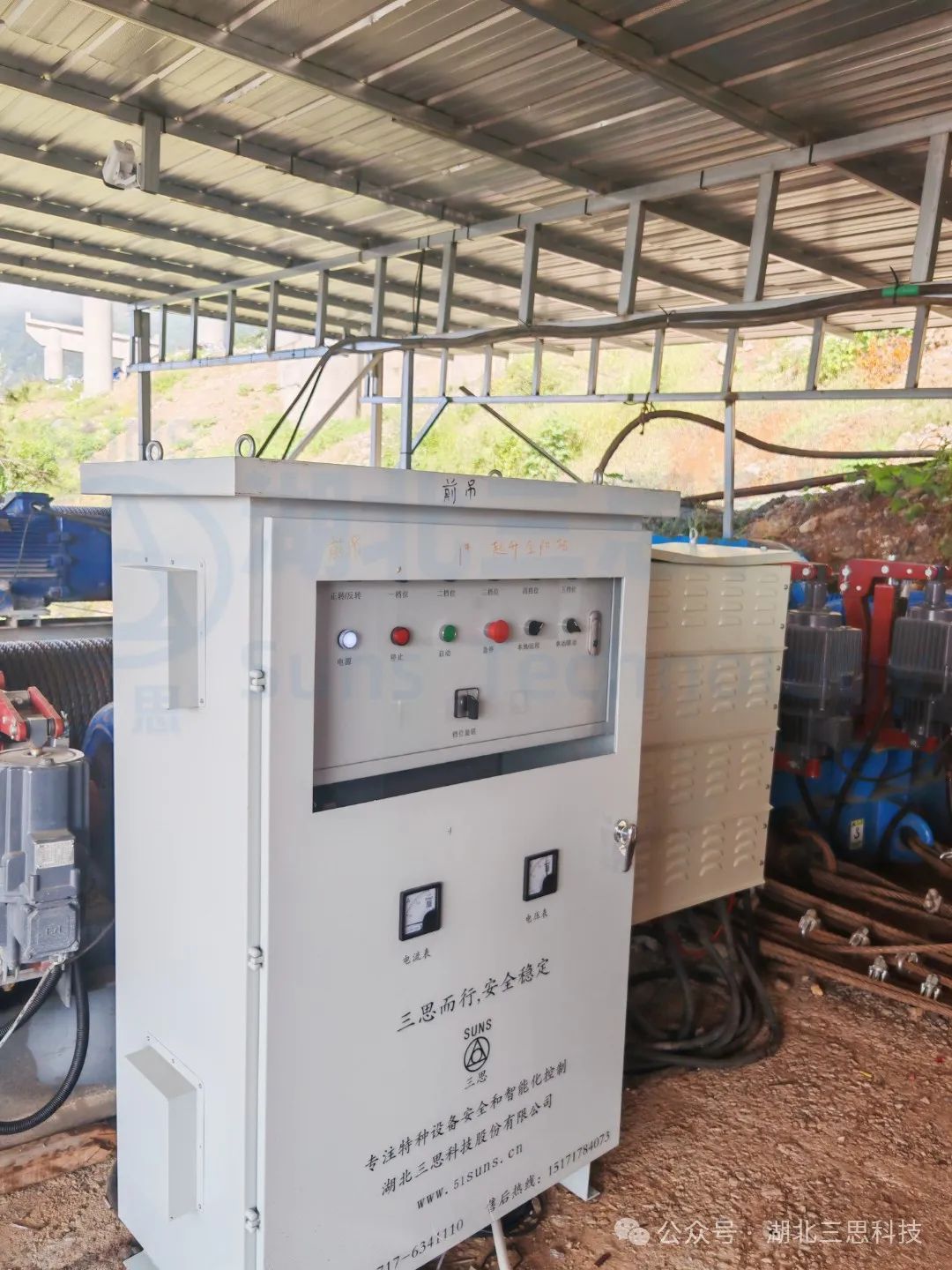

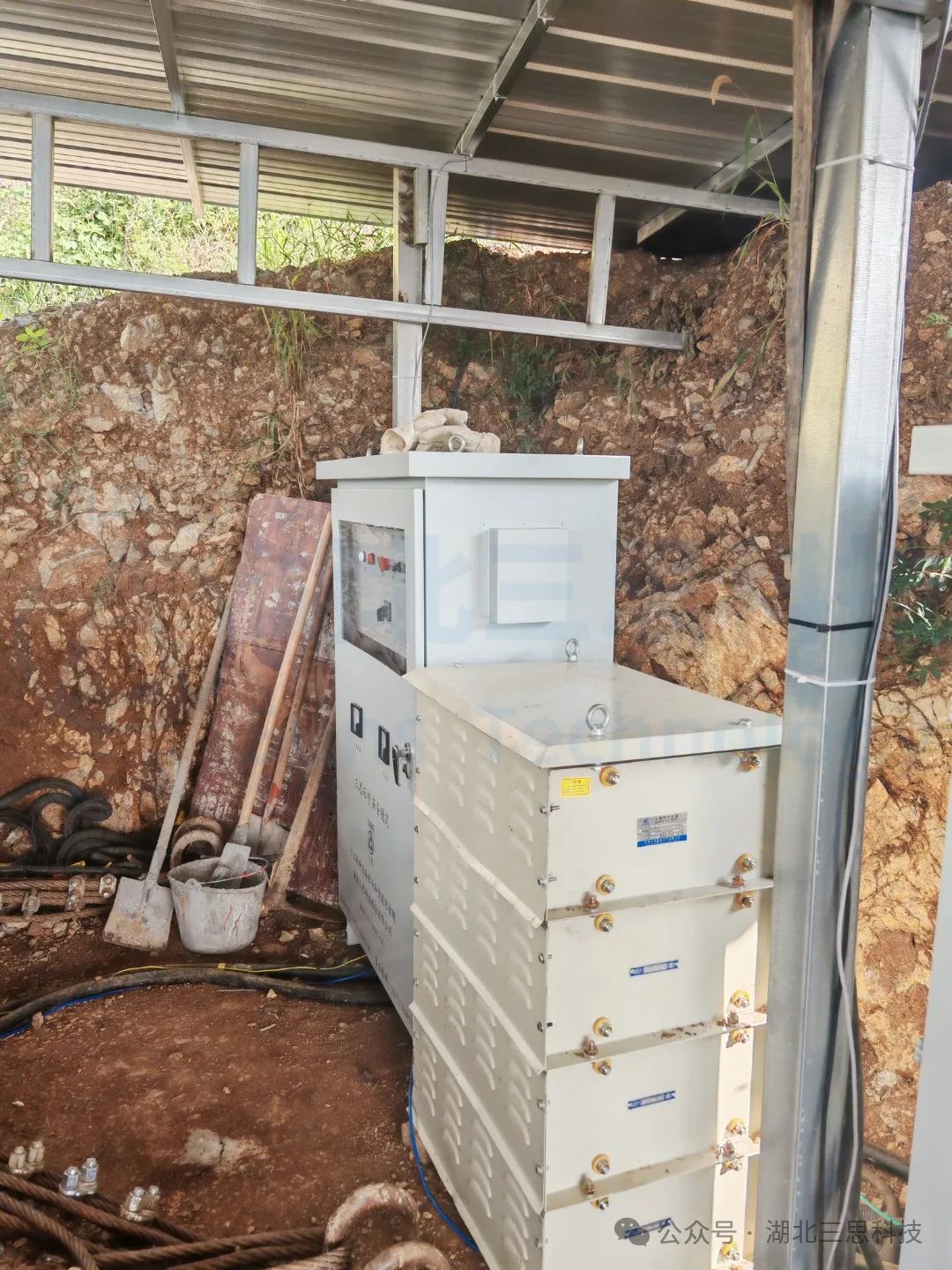

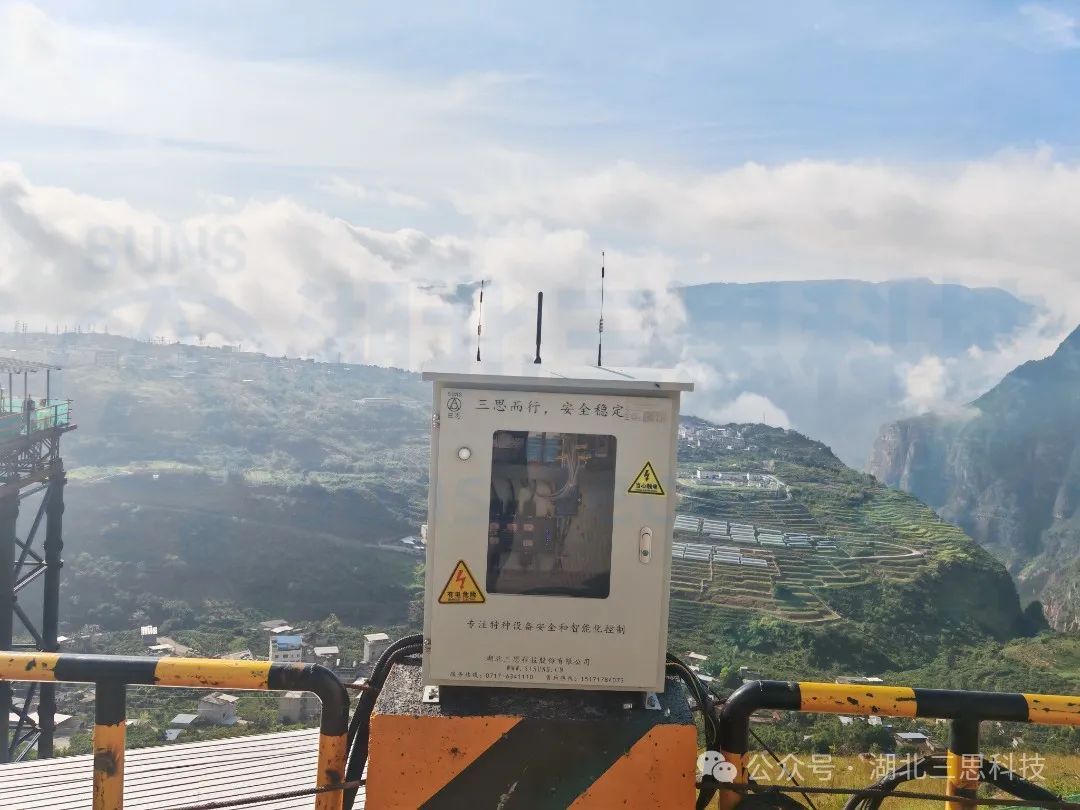

▲电气柜安装完工展示。电气柜中安装有PLC，电气柜上安装启动停止按钮，并且安装电压表以及电流表方便集中控制。

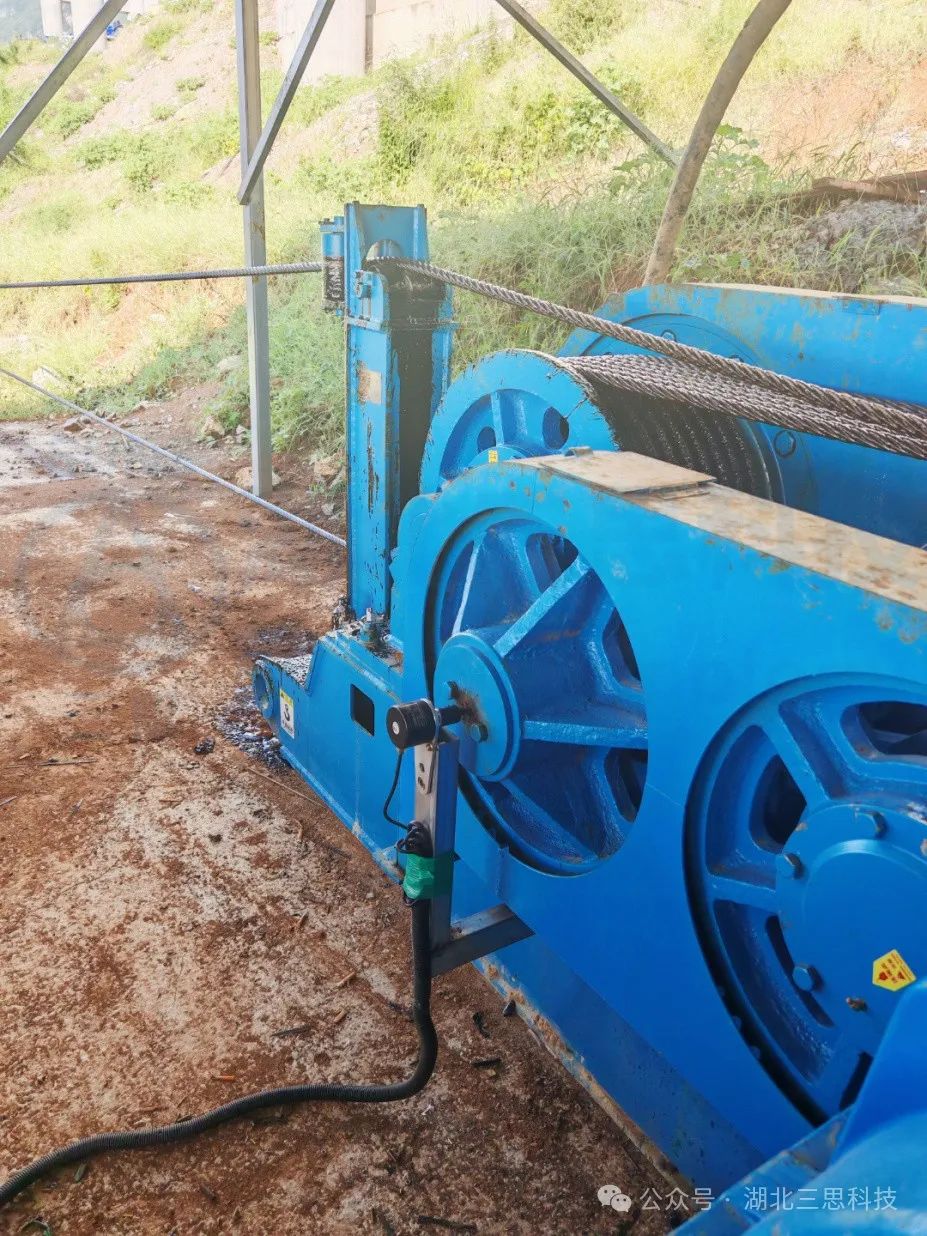

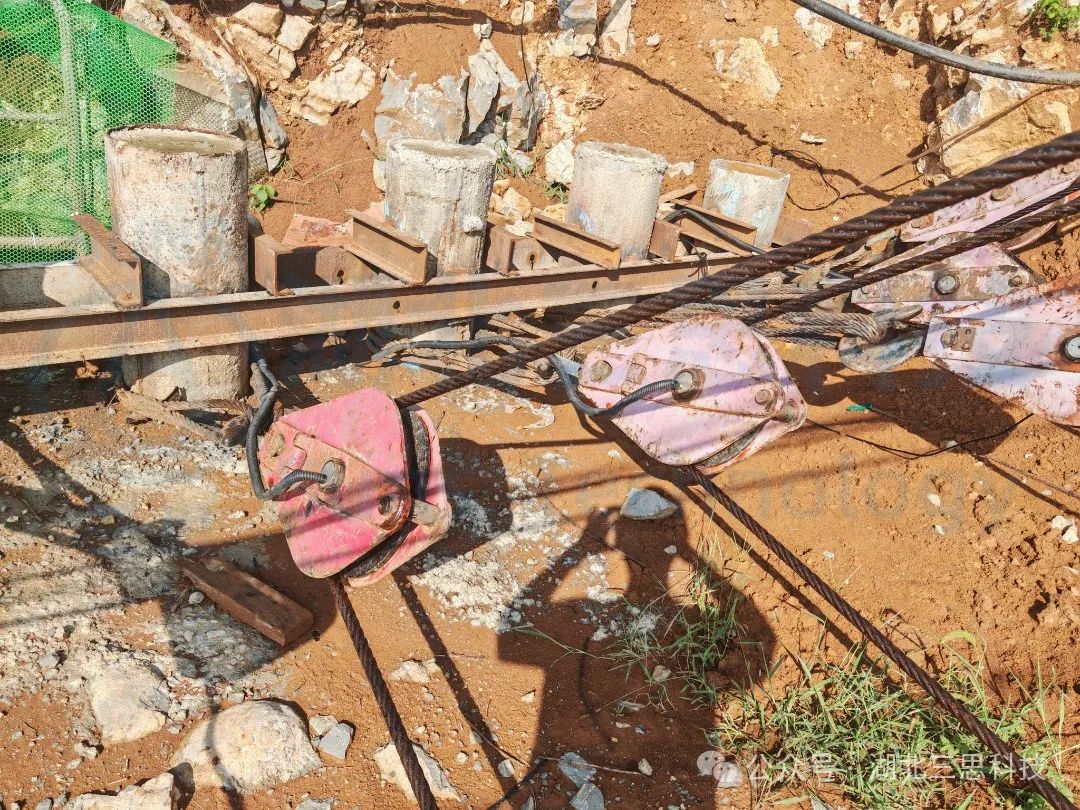

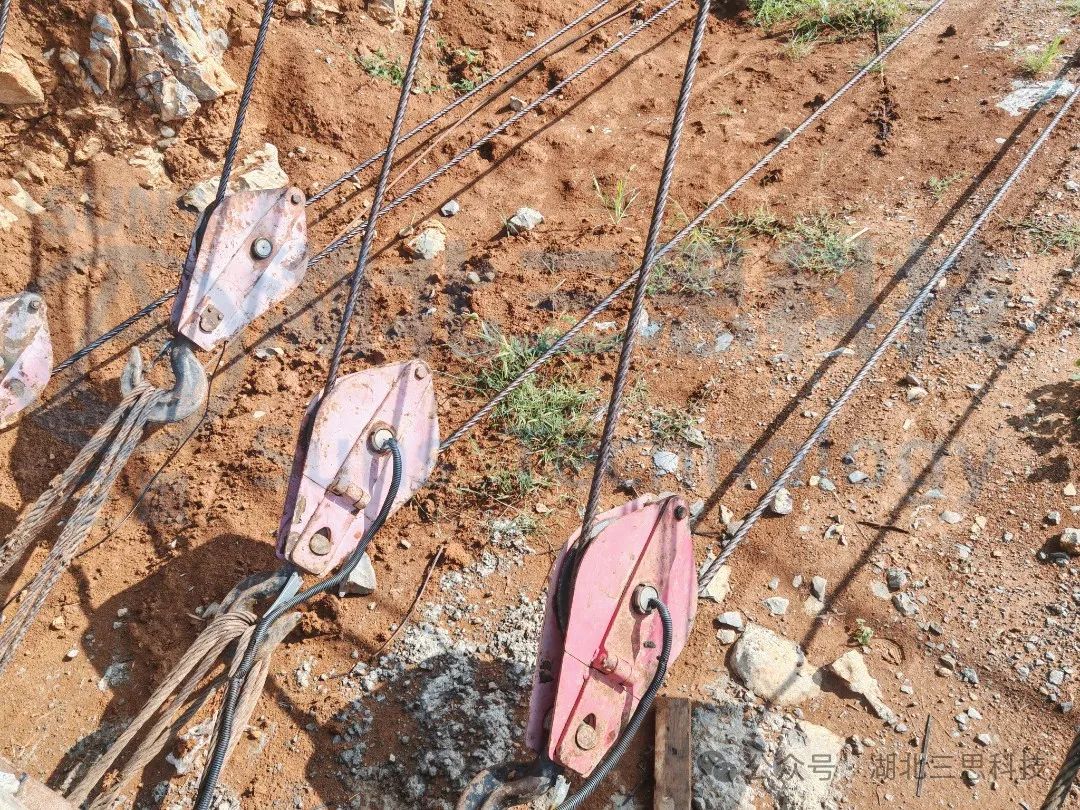

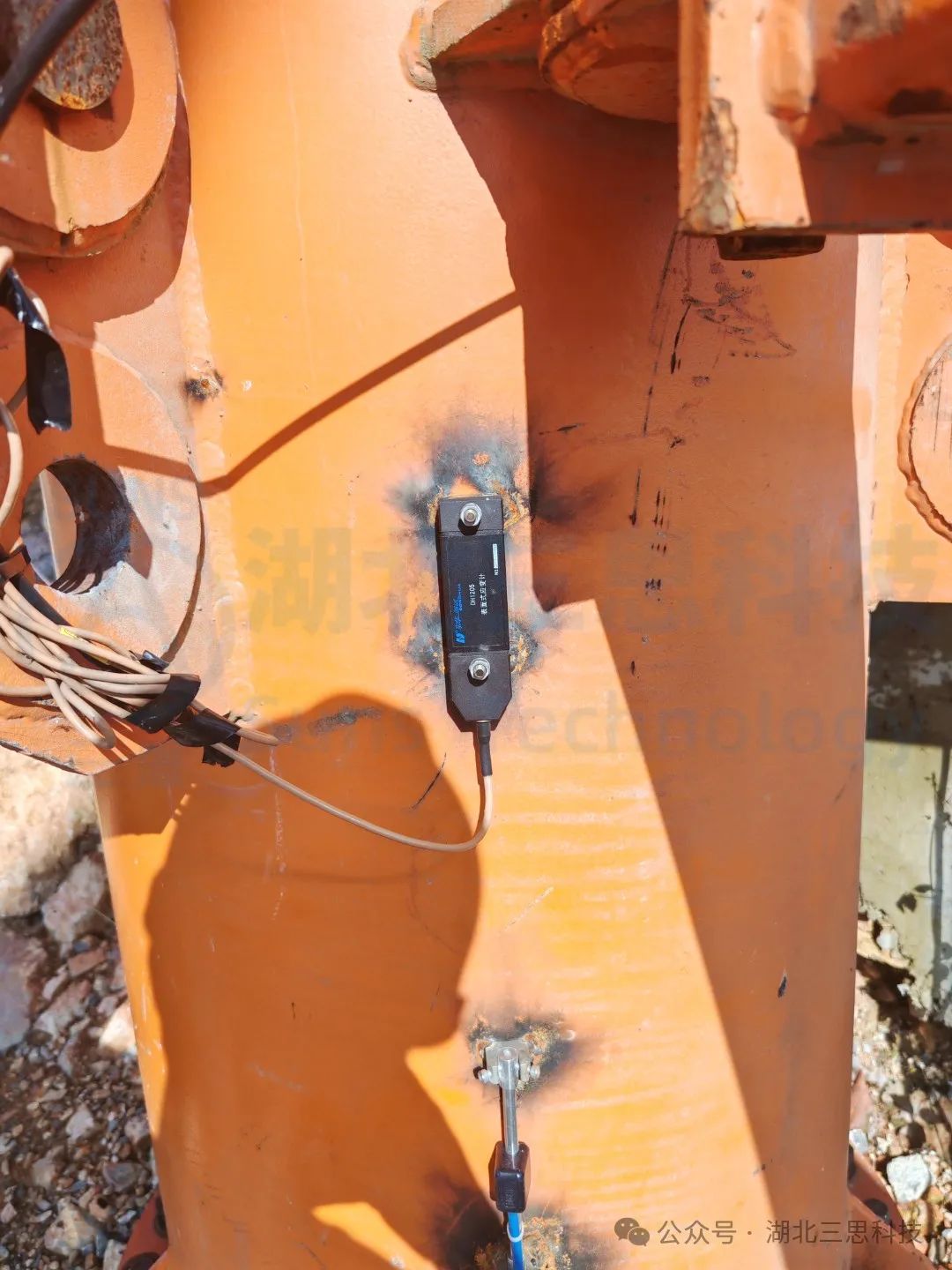

▲各类型信号采集传感器（局部）安装完工展示

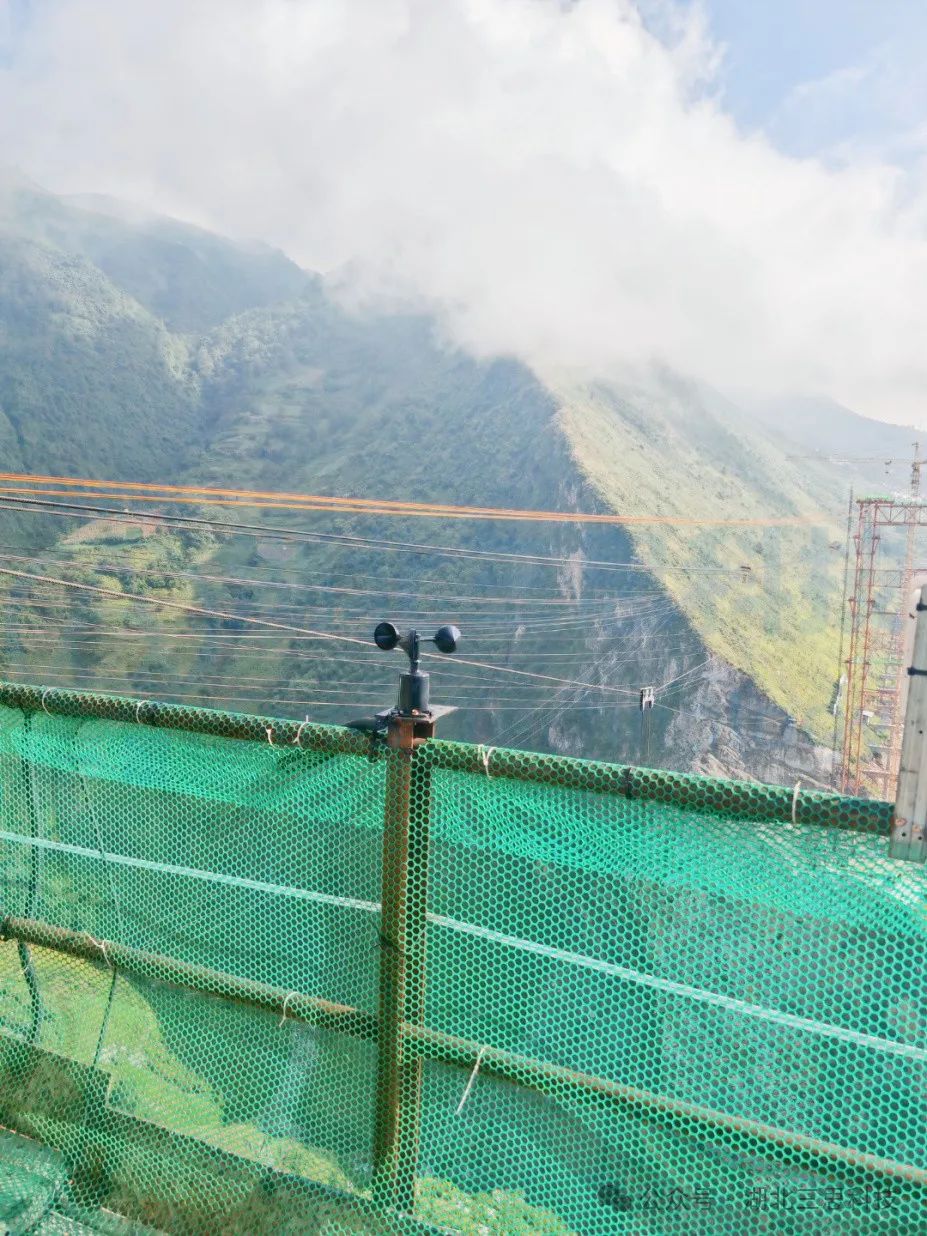

▲风速传感仪现场安装完工展示

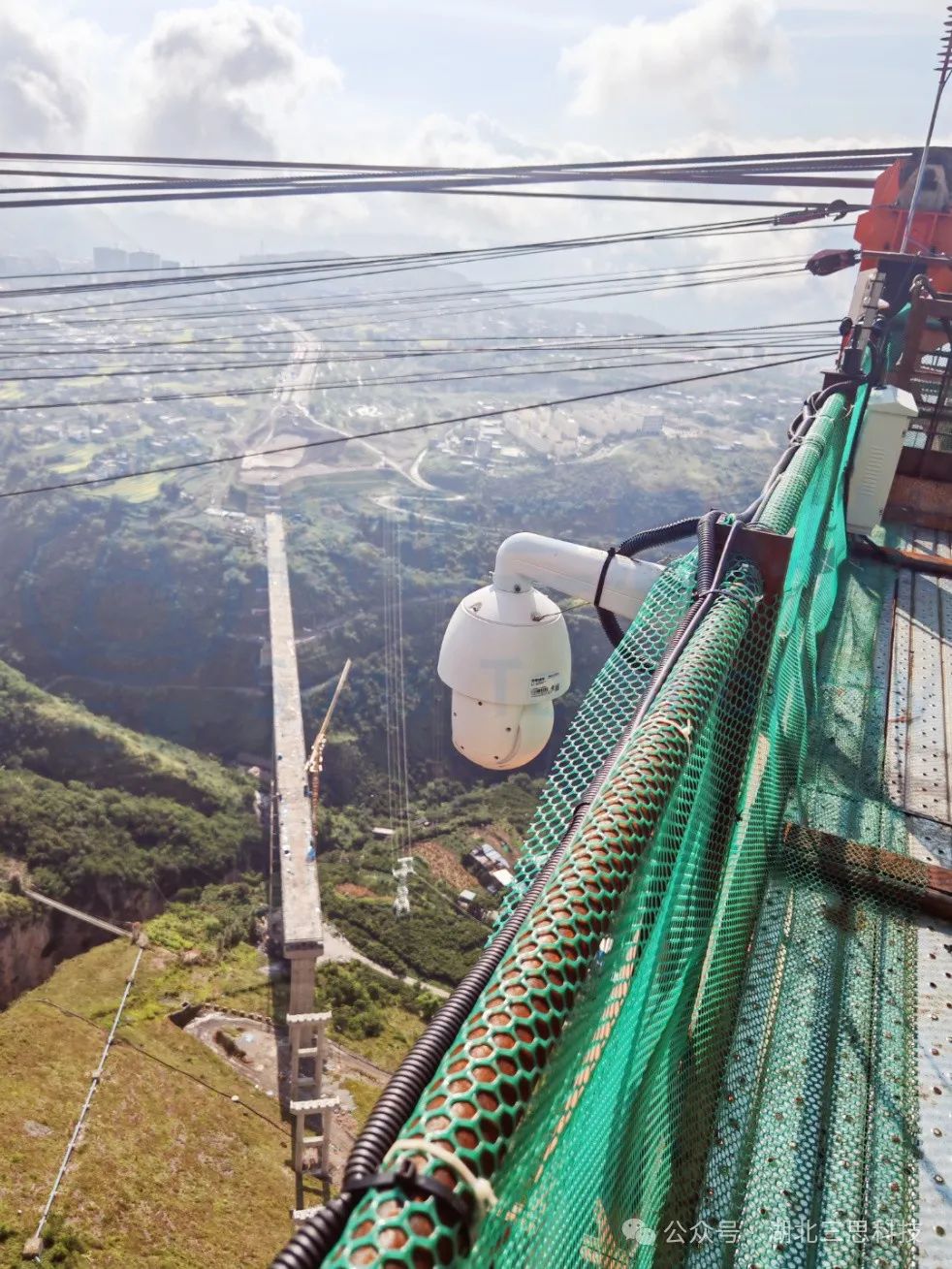

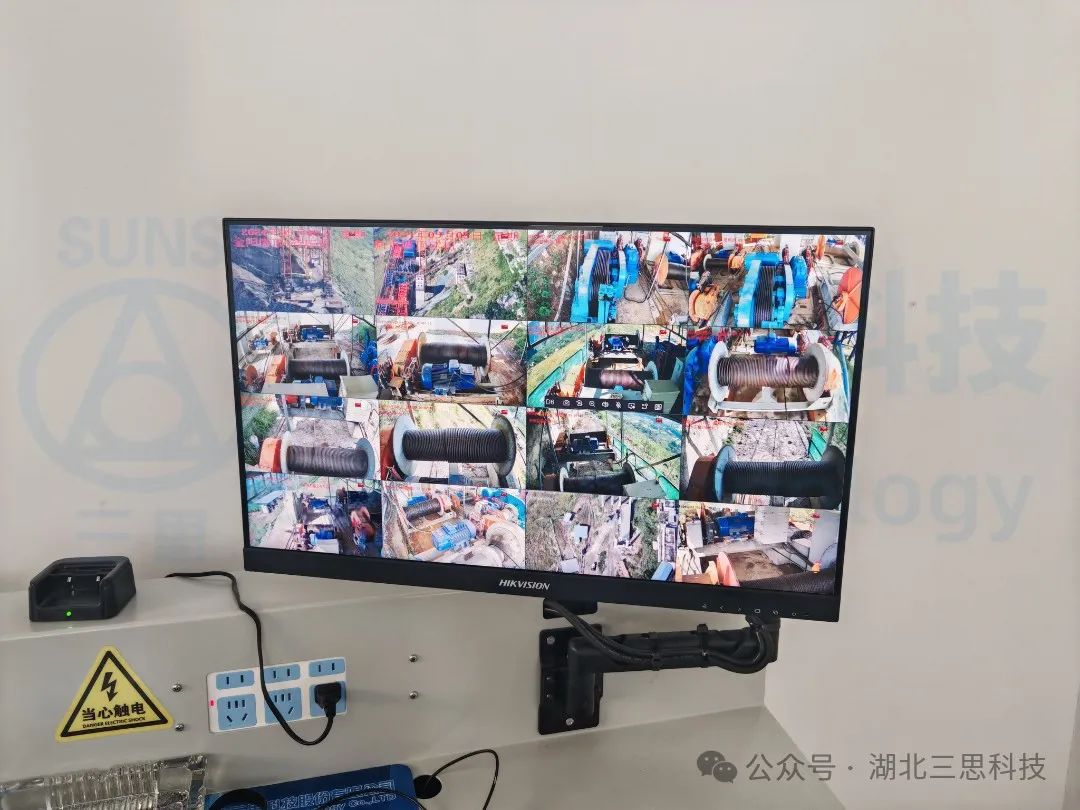

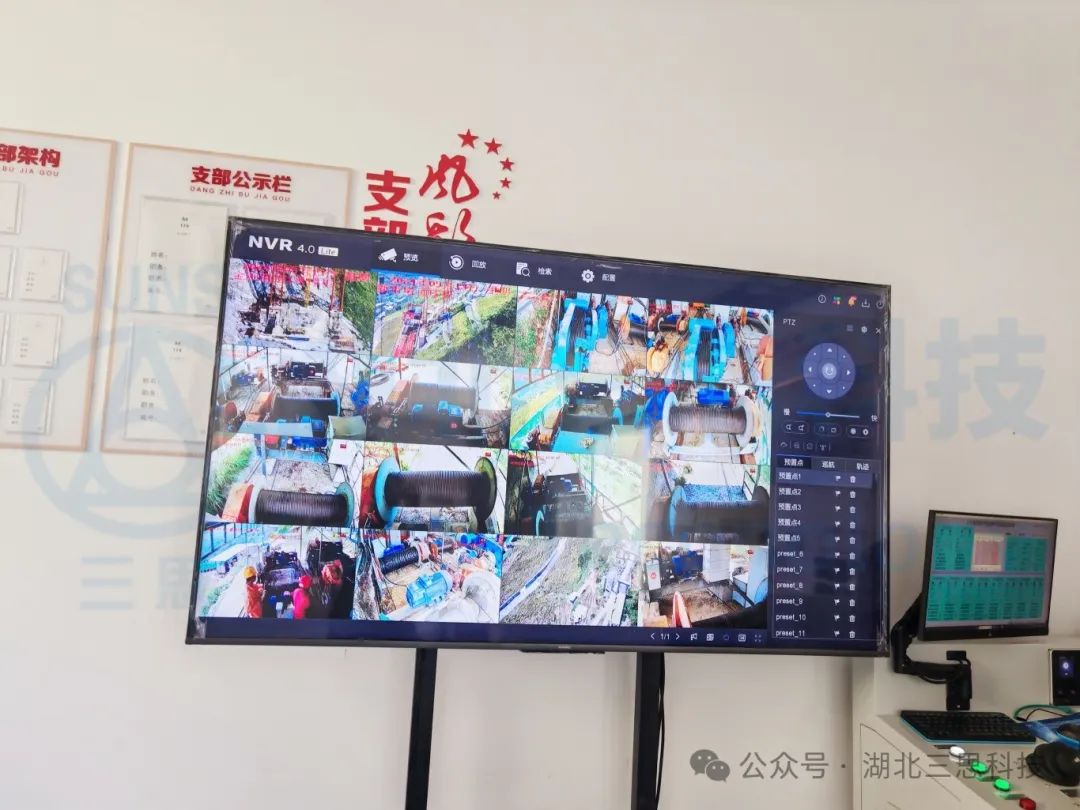

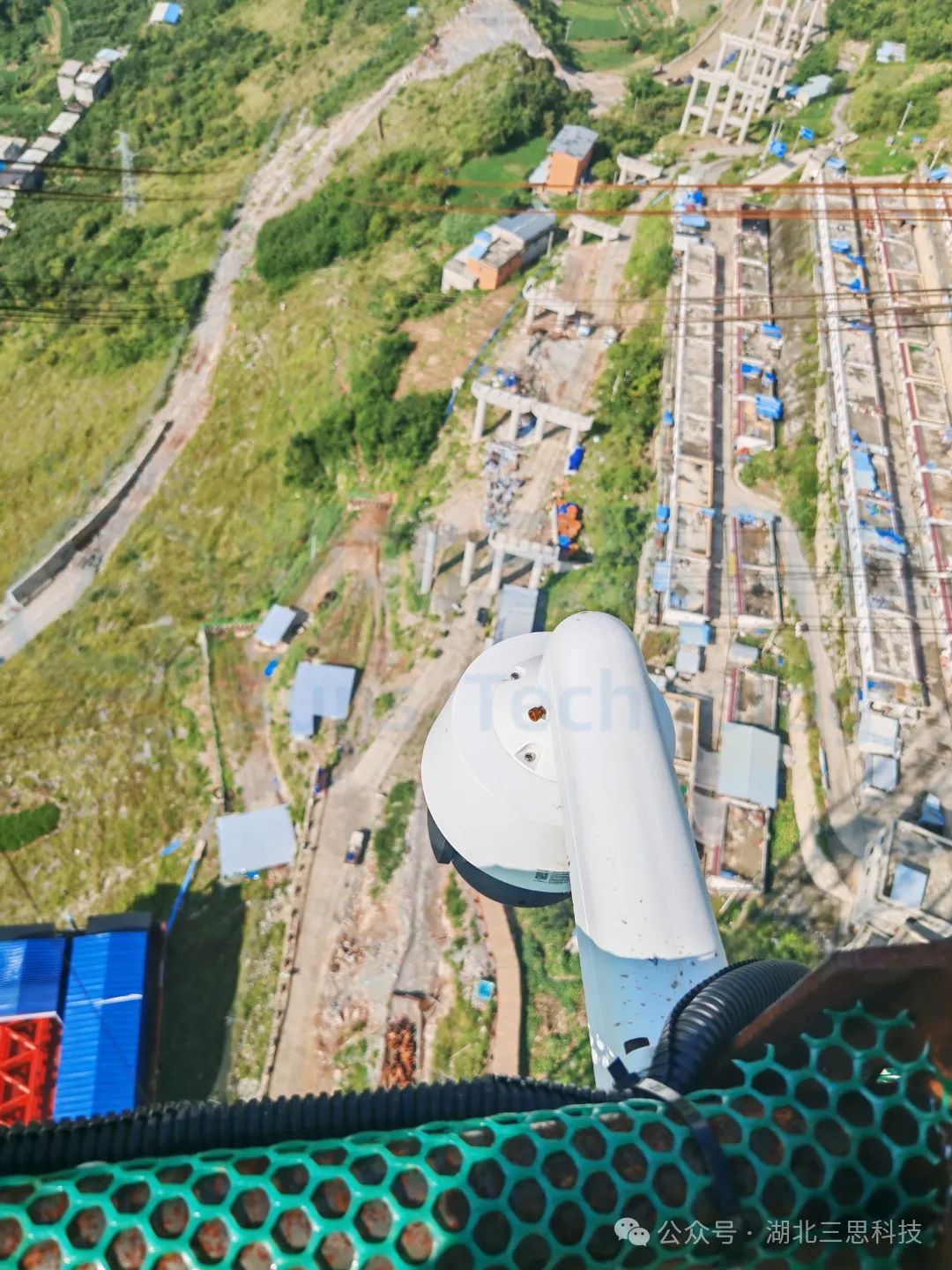

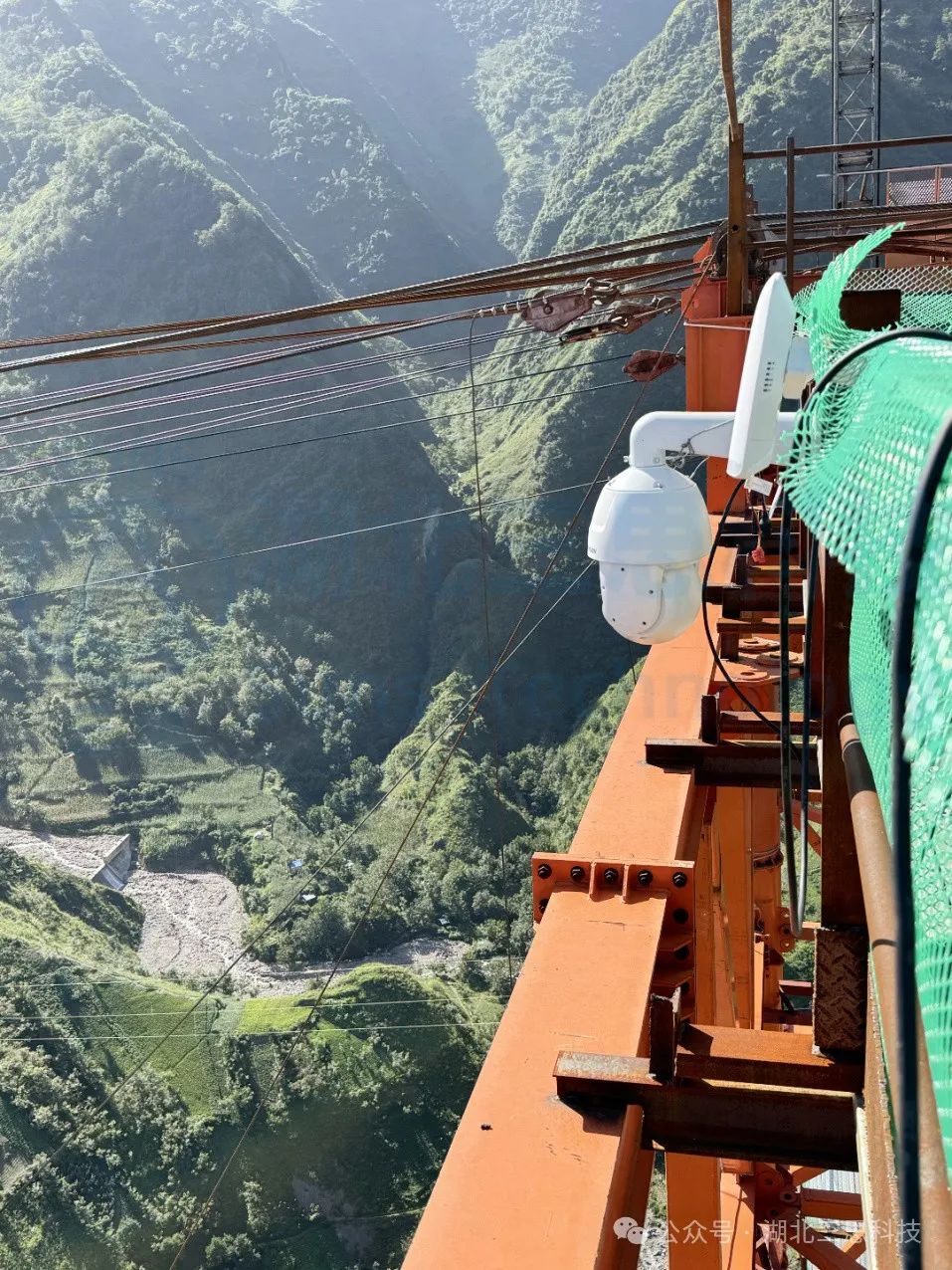

▲用于视频监视的高清摄像头（局部）安装完工展示


缆索吊集中控制管理系统信息管理软件功能介绍

①健康管理：针对本缆索吊各项运行数据进行数据统计、数据挖掘、信息分析处理的软件功能模块。

②历史回放：本功能主要针对软件运行界面进行类似视频软件的历史回放，功能。

③故障诊断：内置故障诊断专家系统，包括不同设备的故障现象、故障原因、解决方案等信息

④使用方根据自己的设备选型与施工采集经验确定主副钩轴头限位与距离检测装置情况来确定上升、下降限位如何实现。

⑤系统能够跟踪判断上升下降时溜钩、上升下降时失速，这是缆索吊运行中需要监控的重要问题。

⑥能够记录操作档位对应的设备方向、移动距离、速度。

⑦信号采集方式：行程限位器的信号输出接口为RS485，由PLC进行采集；

⑧信号处理：由上位机缆索吊集中控制管理系统软件记录、存储、显示、记录报警和故障发生时的时间，具备溜钩、失速综合判断分析功能。

⑨远程远程监测：系统可将实时监控数据上传至云端，并在手机APP及PC服务器上实时查看缆索吊各项数据。

用户还可根据具体使用场景定制缆索吊集中控制管理系统的需求。




▲上乌角特大桥效果图
