• 湖北三思科技桅杆吊安全监控系统，助力河南首条桩板式无土路基高速

    　
    桅杆吊安全监控系统



    近日，由湖北三思科技承接的河南现场桅杆吊安全监控管理系统通过工程验收并正式交付使用。



    桅杆吊安全监控管理系统是公司专为桅杆吊开发的采集监控、记录、分析、诊断、预警、统计于一体的交互式信息管理平台。桅杆吊监控系统符合GB/T 28264-2017起重机械安全监控管理系统国标的要求，是一款将设备管理及人员行为管控融为一体的，真正使安全监控措施落地的监控系统。



    该项目目前采用的桩板式无土路基是在河南省高速公路的首次亮相。桩板式无土路基是一种由“桩”和“板”组成的刚性镂空新型路基施工结构，通过采用后浇形式，将预制板与桥梁桩、柱下部结构固结在一起。与传统路基比较，桩板式结构路基刚度更大、沉降更小，且无需传统路基施工过程中必要的放坡宽度，极大提高了土地利用率。同时，无土路基的“桩”和“板”都在标准化预制场采用装配化、工厂化预制方法进行集中预制，这极大地缩短了工程建设周期，提高了工程质量，节约了建设成本，对积极推行工厂化生产、装配化安装、专业化施工具有重要意义。此外，该项目的建成将加快实现安罗高速整个走廊的贯通，形成河南省内新的南北纵向通道，减轻京港澳高速通行压力，改善沿大别山地区的路网结构。

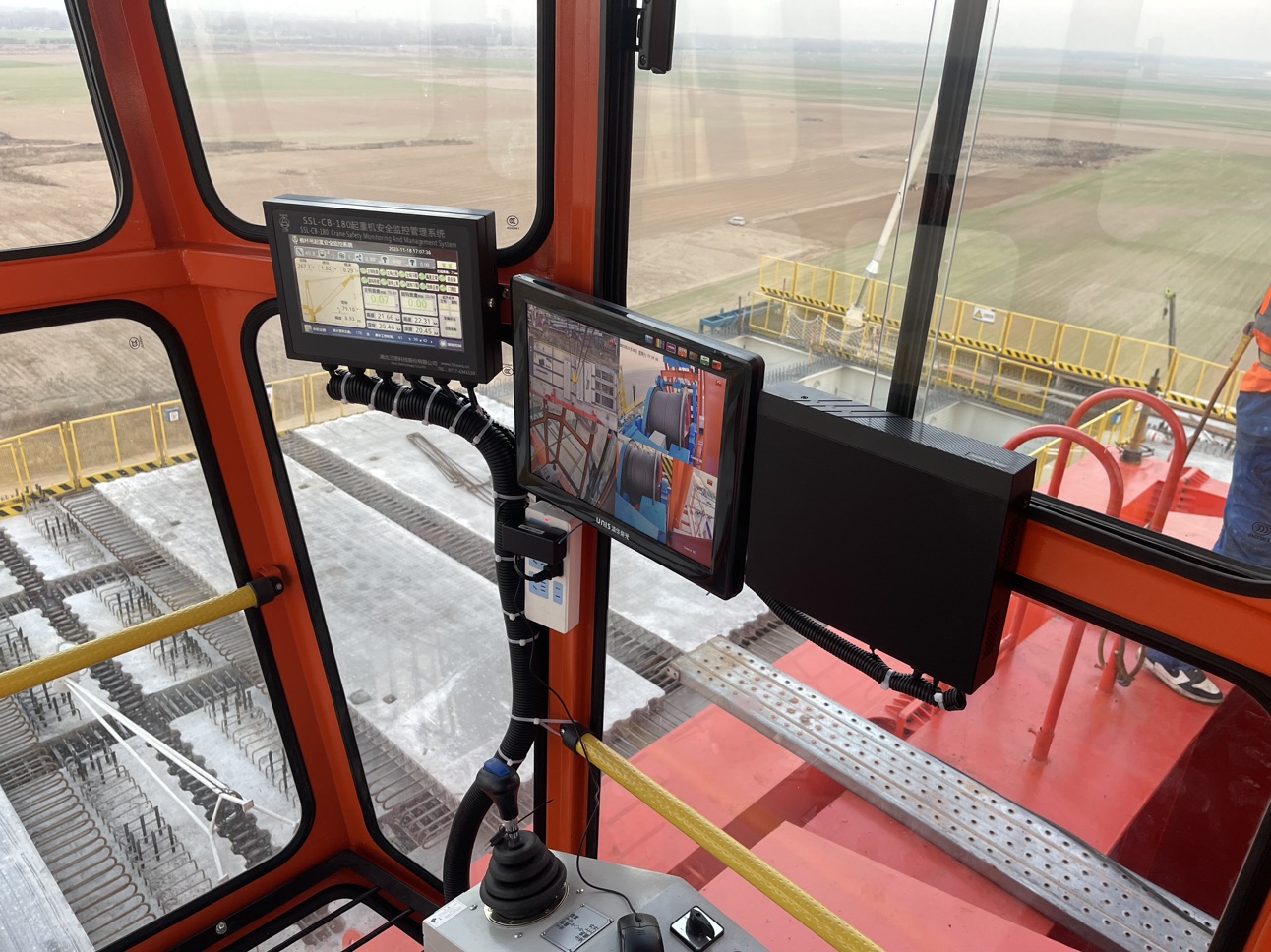

    现场安装实拍图



    本桅杆吊安全监控管理系统由视频监控系统和安全监控系统组成。

    视频监控系统监测桅杆吊的起升卷扬、变幅卷扬、吊装区域，视频显示器放置于驾驶室中，给驾驶员带来更加宽广的操作视野，提高了桅杆吊操作便捷性。
    安全监控系统监测桅杆吊的变幅数据，起升高度数据，限位数据，操作指令数据以及输出控制点位，可以让驾驶员全方位掌握桅杆吊的实时运行状况，提高了操作的安全性。

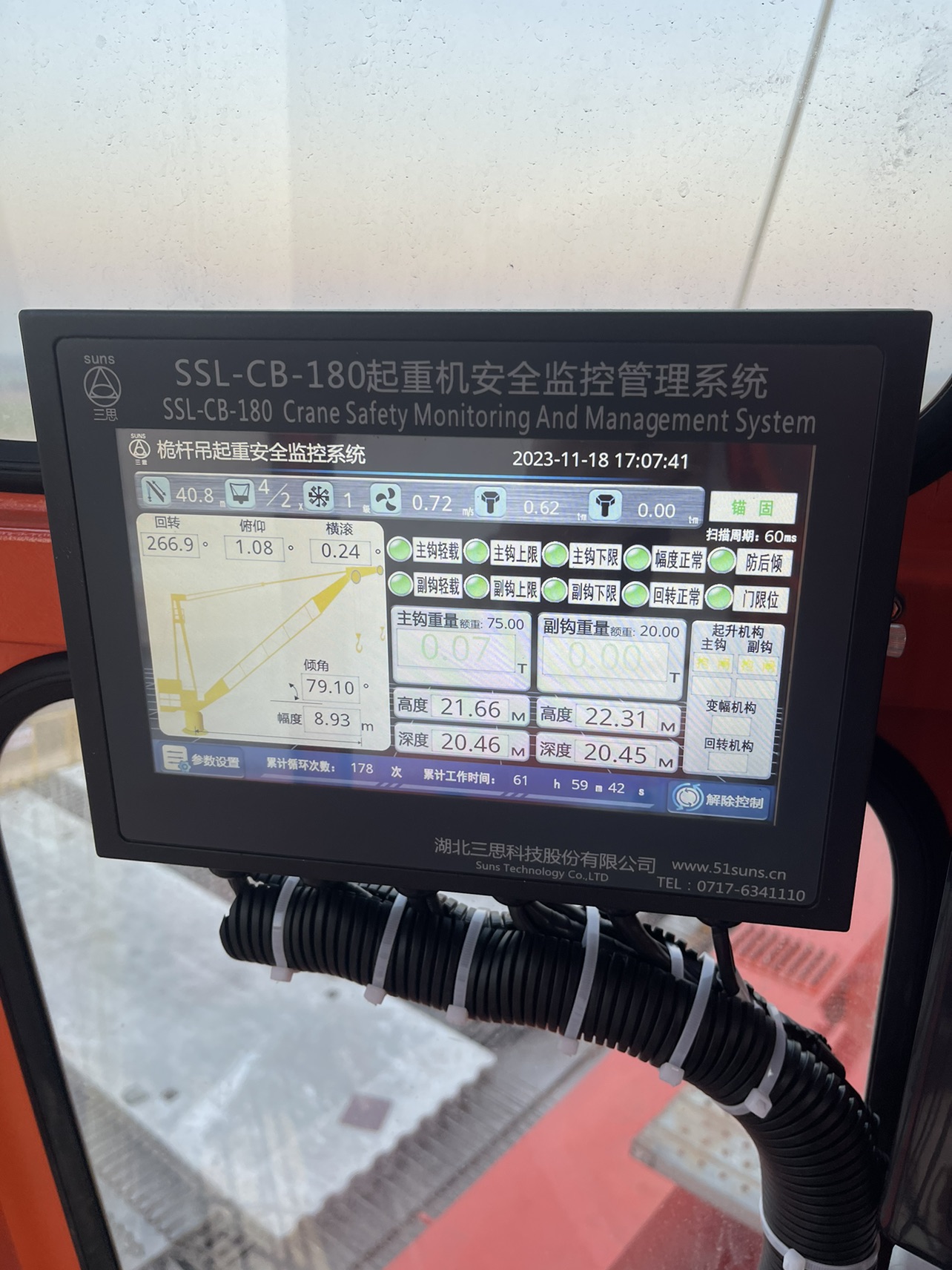

    ▲监控系统终端显示器

    显示屏内容包含：吊钩高度、小车幅度、吊重、风速、力矩等方面信息，桅杆吊实时位置关系；功能包含：采集数据显示、数据记录，故障报警、文件管理。

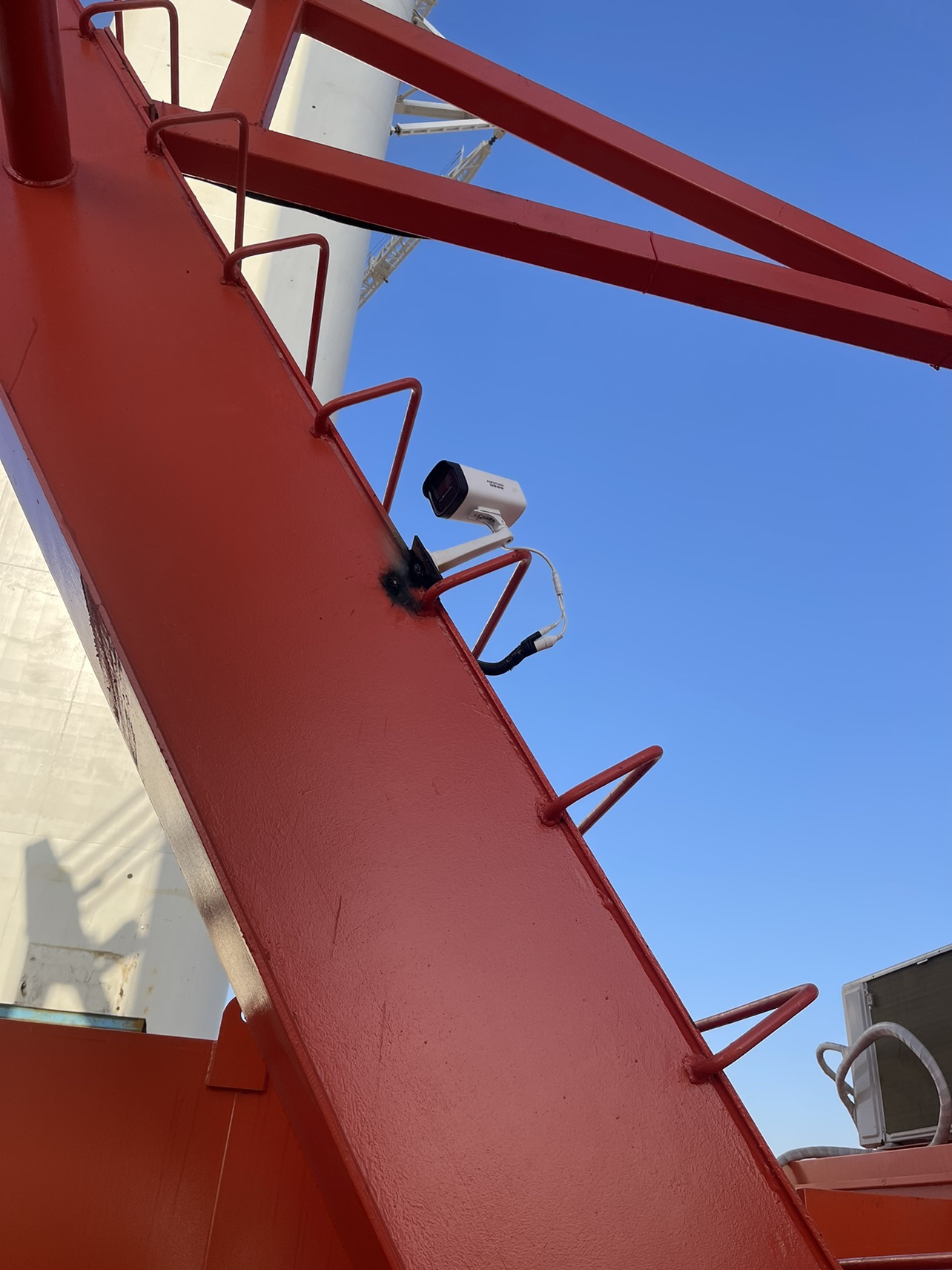

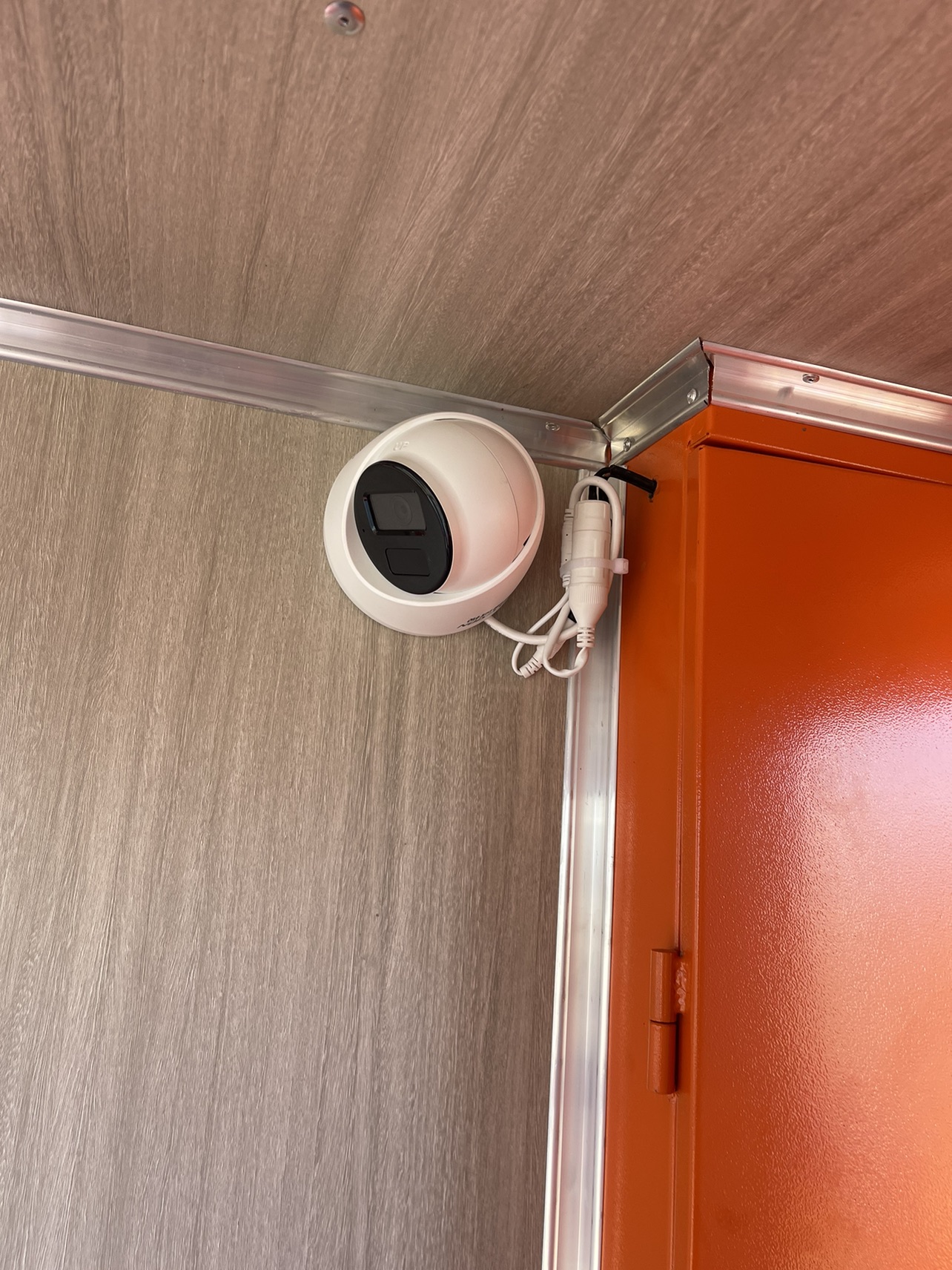

    ▲部分摄像头安装实拍图

    桅杆吊起升卷扬、变幅卷扬各装1路摄像头，用于监控现场电机卷扬；桅杆吊杆头装一路球机，用于监控吊装区域。监控设备的视频监控显示器放置于司机室内，可以让驾驶员全方位掌握桅杆吊的实时运行状况，提高了操作的安全性。

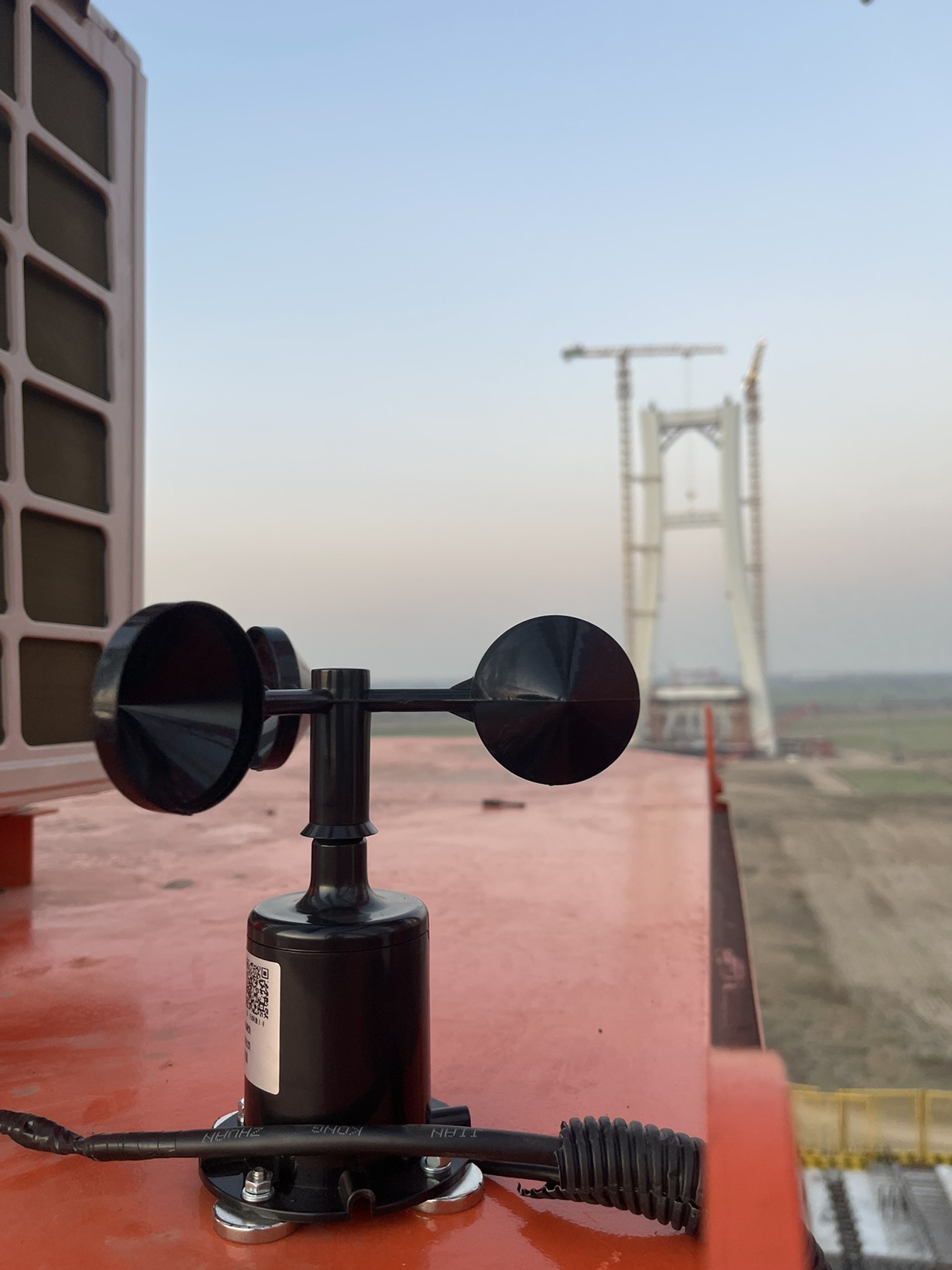

    ▲风速传感仪安装实拍图

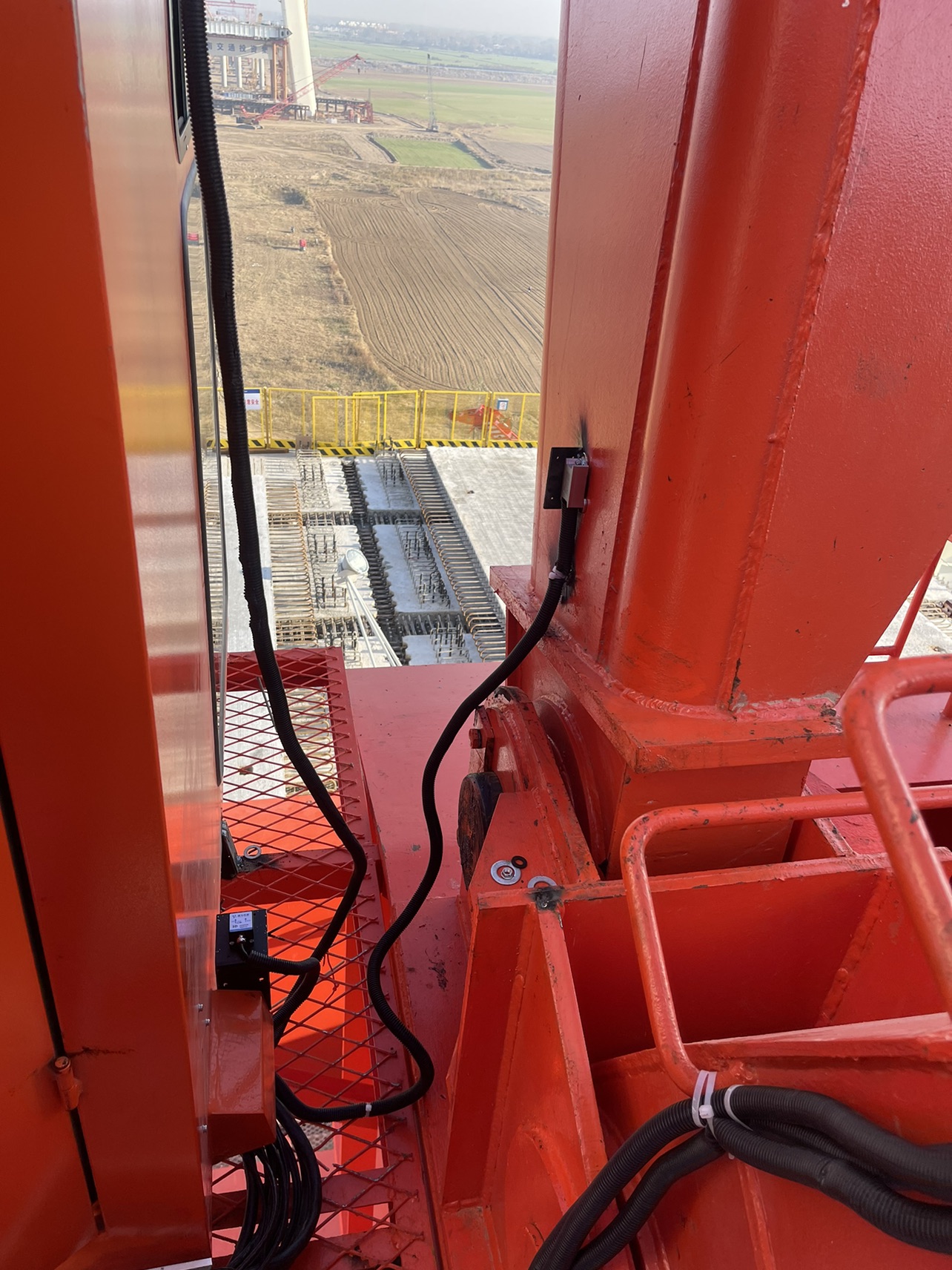

    ▲倾角传感器安装实拍图



    倾角传感器用于测量幅度的装置，使用屏蔽线传输、抗电磁干扰能力强、能承受较大冲击和震动。该仪器体积小、功耗低、一致性和稳定性较高，采用非接触式测量方式，能实时输出当前姿态角度，使用简单，安装方便。



    桅杆吊安全监控系统特点

    1、系统满足起重机械安全监控管理系统国标的要求，能独立记录并实时查询各类数据。

    2、整个系统分为两层，上层为中控室监控单元、下层为现场操作单元。实现对起重机的监控、控制；下层以信号采集盒为主控元件实现控制，信号发送至控制盒，实现监控。

    3、整套系统采用定制485通讯，绝不会出现通信受干扰导致数据变化的情况。

    4、结构简单：人机界面HDMI通讯上位机，有效降低投资成本及维护成本。

    5、整套系统以信号采集盒为主控元件和机械限位保护实现控制，使整套系统可靠性高。

    6、整套系统在满足国标要求外，还可以实现起重机健康管理。

    7、整套设备，安装简单、拆卸快速、结构紧凑、互通互换等优点。

    8、数据和视频信息可以通过DTU或因特网给后台，可以远程实时查看并在后台进行分析判断操作的正确性。

    9、系统可内置短信模块，有重大违章作业时，可及时短信通知相关监督岗位。
